A hmv hőszivattyú kifejezetten használati melegvíz előállítására szolgál, és olyan helyiségekben is előnyösen alkalmazható, ahol a működés közben keletkező hő vagy a szárítógép hulladékhője egyébként elveszne.
A használati melegvíz-hőszivattyú a kézmosáshoz, fürdéshez, zuhanyzáshoz, mosáshoz vagy akár főzéshez használt víz felmelegítésére szolgál. A háztartási helyiség levegőjéből nyert energia különösen akkor lehet hasznos, ha olyan készülékek működnek a közelben, mint a fagyasztó, a mosógép és a szárítógép.
Mi az a HMV hőszivattyú?
A melegvíz-hőszivattyú, más néven használati melegvíz-hőszivattyú (hmv) kifejezetten vízmelegítésre szolgál - például kézmosó-, fürdő- és zuhanyvíz, valamint ivóvíz melegítésére.
A melegvíz-hőszivattyú és a használati melegvíz-hőszivattyú kifejezések ugyanazt jelentik. Inkább a rövidebb, melegvíz-hőszivattyú kifejezést szoktuk használni, vagy a hmv hőszivattyút, ami értelemszerűen a használati melegvíz rövidítése.
A levegő-víz hőszivattyúk teljes értékű fűtőberendezések, azaz hőszivattyúként fűtésre és melegvíz-előállításra is szolgálnak.
A használati melegvíz-hőszivattyúk csak a melegvíz-rendszer számára szolgálnak hőtermelőként. Mivel a hőszivattyú csak a meleg vízért felelős, a készülékek teljesítménye és mérete is jóval kisebb.
A melegvíz-hőszivattyúkat nem használhatja otthona fűtésére.
Ezt az ivóvizet vagy a hőszivattyús melegvizet nem szabad összetéveszteni a zárt rendszerben lévő fűtővízzel, amelyet használati víznek is neveznek.

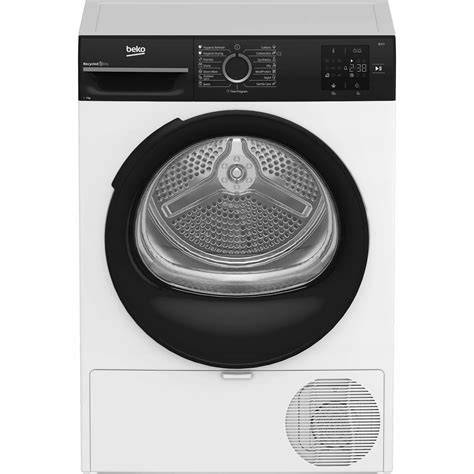

Mi köze a ruhaszárítónak a HMV hőszivattyúhoz?
A használati melegvíz-hőszivattyú általában az épületen belüli meleg levegőt használja energiaforrásként, például a kazánházban lévő hulladékhőt, a szellőzőrendszer elszívott levegőjét, vagy a háztartási helyiség levegőjét, ahol olyan elektronikus készülékek, mint a fagyasztó, a mosógép és a szárítógép találhatóak.
A Bosch melegvizes-hőszivattyú az elszívott, használt levegőből nyeri ki az energiát, és egyúttal szárítja a nedves helyiséget.
Ez azt jelenti, hogy a ruhaszárítóval egy helyiségben működő HMV hőszivattyú hasznosíthatja a helyiségben rendelkezésre álló hőt, miközben a nedves levegő szárításához is hozzájárulhat.
Hőszivattyúval meleg vizet állíthat elő a hővisszanyerő szellőztető kidobott levegőjéből, a helyiség levegőjéből vagy külső levegőből történő hőelvonással.
A melegvíz-hőszivattyú legkedvezőbb telepítési helye ezért az, ahol sok hő keletkezik, például a kazánházban, vagy egy meglévő szellőzőrendszerhez is csatlakoztatható, így hasznosítva az elszívott levegőt.
Minél több hulladékhőt lehet felhasználni, annál kevesebb villamos energia szükséges a folyamathoz.
Hogyan működik a használati melegvíz-hőszivattyú?
Néhány eltéréstől eltekintve a használati melegvíz-hőszivattyú működése nagyon hasonló a levegő-víz hőszivattyús fűtési rendszerekéhez.
A meleg levegőt beszívják, lehűtik, és eközben energiát adnak át egy hűtőközeget tartalmazó hűtőkörnek.
Egy kompresszor sűrítéssel emeli a hőmérsékletet.
Egy hőcserélő továbbítja a hőt egy másik rendszerbe, ebben az esetben a hőszivattyúba épített melegvíztartályba.
A melegvíz ezután a helyiségekben lévő csaptelepekhez kerül.
A szivattyúk és a kompresszorok e folyamat során áramot fogyasztanak.
A hőszivattyú működését tekintve leginkább egy hűtőgépre hasonlít, amely fordított üzemmódban is működik.
A folyamat során a kompresszor nyomás alá helyezi a hűtőközeget, amely ezután a kondenzátorban leadja az energiát.
Egy fojtószelepen áthaladva a hűtőközeg lehűl, majd az elpárologtatóban ismét energiát von el a környezetből.
A HMV hőszivattyú hőforrásai
Helyiséglevegő
A használati melegvíz-hőszivattyú általában az épületen belüli meleg levegőt használja energiaforrásként.
A háztartási helyiség levegője különösen kedvező lehet, ha ott a mosógép és a szárítógép működéséből rendszeresen hő keletkezik.
Hulladékhő
A meglévő hőt vagy hulladékhőt, amely egyébként elveszne, hasznosítani lehet.
Például a gáz- vagy vegyestüzelésű, fosszilis tüzelőanyagot használó kazánok kiválóak erre a célra.
Ezért ajánlott a pincehelyiségekbe telepíteni a melegvíz-hőszivattyút.
Elszívott levegő
A melegvíz-hőszivattyú egy meglévő szellőzőrendszerhez is csatlakoztatható, így hasznosítja az elszívott levegőt.
A Bosch melegvizes-hőszivattyú az elszívott, használt levegőből nyeri ki az energiát, és egyúttal szárítja a nedves helyiséget.
Külső levegő
Hőszivattyúval meleg vizet állíthat elő külső levegőből történő hőelvonással.
A levegő-víz hőszivattyú a külső levegő energiáját használja a lakóhelyiség fűtésére.
HMV hőszivattyú vagy fűtésre is alkalmas levegő-víz hőszivattyú?
A „hagyományos”-nak mondott hőszivattyúk a fűtés és hűtés mellett elláthatják a melegvíz készítés feladatát is, ebben nincs semmi újdonság.
Emellett már létezik az a hőszivattyú típus, amelyik kifejezetten és csak a HMV előállítására lett megalkotva.
A levegő-víz hőszivattyúk teljes értékű fűtőberendezések, azaz hőszivattyúként fűtésre és melegvíz-előállításra is szolgálnak.
A használati melegvíz-hőszivattyú fűtésre nem használható.
A hmv hőszivattyú teljesítménye és mérete jóval kisebb lehet, mivel kizárólag a melegvíz-rendszer számára szolgál hőtermelőként.
A hőszivattyú egyedüli hőforrásként is kiválóan működik, de kombinálható másik hőforrással is.
A HMV előállítása hőszivattyúval
A hőszivattyúk hatékony meleg víz előállításához magasabb előrmenő víz hőmérséklet szükséges, ez a hőszivattyú COP értékének romlásához vezet.
Egyszerűbben fogalmazva a magasabb előremenő víz hőméréséklet esetén kevésbé optimális a hőszivattyú üzemeltetése, ezért ezt az üzemmódot célszerű a lehető legrövidebb ideig alkalmazni.
A hőszivattyúk alapvetően nem a magas hőmérséklet „bajnokai”.
Reálisan 45-55°C között működnek hatékonyan.
60°C felett már romlik a hatásfok.
Ez önmagában nem probléma, de a tervezésénél figyelembe kell venni.
Mivel a hőszivattyú gyárilag 55 C fokos vizet állít elő még energiatakarékosan, cél a minél alacsonyabb kimenő hőmérséklet tartása.
Ez a sugárzó fűtésnél nem probléma, de a HMV-t szeretjük 55 C fok fölé vinni.
A használati melegvíz-hőszivattyúk kifejezetten a melegvíz előállítására lettek tervezve, és ennek megfelelően magas szintű melegvíz-komfortot biztosítanak.
Elérhető vízhőmérséklet
A hmv hőszivattyú esetében döntő tényező a használati víz hőmérséklete.
Az, hogy hány fokot tud biztosítani a készülék, a modelltől és annak teljesítményétől függ.
A hőszivattyúk elvileg körülbelül 60 fokos melegvíz előállítására képesek.
A Bosch Compress 5000 DW melegvíz-hőszivattyú gyári beállítása 55 fokos vízhőmérsékletű, de ez tetszés szerint beállítható a kívánt melegvíz-hőmérsékletre.
A készülék működése során a hőmérséklet meghaladhatja a 60 fokot.
Melegvíz-hőmérsékletét minimum 30 foktól maximum 65 fokos vízhőmérsékletig állíthatja be, sőt elektromos kiegészítő fűtőberendezéssel akár 75 fok is lehetséges.
Külső berendezéshez, például napelemes szabályozóhoz való csatlakoztatás esetén a berendezés károsodásának elkerülése érdekében a használati melegvíz-hőszivattyú maximális hőmérséklete nem haladhatja meg a 80 fokot, ezért a beépített hőmérséklet-védelem automatikusan működésbe lép.
Legionella-védelem a HMV-rendszerben
A melegvíz rendszereknél mindig számolni kell a legionella kockázattal.
A HMV tartálynak alkalmasnak kell lennie arra, hogy hetente legalább egyszer 60 C fok fölé emeljük benne a hőmérsékletet, ezzel is védekezve a legionárius betegséggel szemben.
Ez általában időszakos magas hőmérséklettel kezelhető.
A magas melegvíz-hőmérséklethez elektromos fűtőberendezés támogatása szükséges.
Ez további költségeket okozhat.
A HMV-tároló és a hőcserélő jelentősége
Az indirekt tároló hőcserélő felületének megnövelése jelentősen meggyorsítja a meleg víz előállítást, ezáltal a legoptimálisabb költségen állít elő használati meleg vizet (HMV-t).
Melegvíz tartálynak az indirekt tárolók felelnek meg, rozsdamentes, vagy rilzánozott belsővel, amelynek a fala nem rozsdásodik a víztől.
A hőcserélő mérete pedig megfelel a hőszivattyú méretéhez, mert a kicsi hőcserélő mellett soha nem lesz melegvizünk.
A hőszivattyús HMV tartály belső víztere szinte teljesen tele van hőcserélővel, így lényegesen nagyobb felületen gyorsabban, azaz gazdaságosabb üzemeltetést tesz lehetővé.
A lényegesen nagyobb hőcserélő felületi kiképzés természetesen nagyobb előállítási költségekkel jár a gyártó részéről.
A hőszivattyús HMV tartályoknál a gyártók a lehető legnagyobb belső hőcserélő felületre törekednek, mert ezzel ellensúlyozható azon hátrány, hogy nem áll rendelkezésre a magasabb vízhőmérséklet, ami természeténél fogva adott például egy gáz- vagy egyéb fűtési kazán égéstere esetén.
Egy nagyobb hőcserélővel rendelkező HMV tartály fűtésénél alacsonyabb vízhőfokkal és kevesebb ideig működve, azaz jelentősen gazdaságosabban tudja előállítani ugyanazon hőszivattyú a kívánt hőfokot, mint egy arra kevésbé alkalmas szolár HMV tartállyal.
Egy szolár HMV tartály belső hőcserélője a nagyobb hőmérsékletek miatt indokoltan kisebb méretezésű.
Ökölszám a hőcserélő méretezéséhez
A puffer tárolóba épített hőcserélő méretezése ökölszám alapján: a hőszivattyú leadott teljesítménye szorozva 0,3-mal.
| Hőszivattyú teljesítménye | Szükséges hőcserélő-felület |
|---|---|
| 12 kW | minimum 3,6 m2 |
| 16 kW | 4,8 m2 |
A vevőnek ajánlott Chofu 12 kW-os hőszivattyúnál a HMV tároló hőcserélőjének felülete minimum: 3,6 m2.
A Chofu 16 kW-os hőszivattyúhoz méretezett HMV tároló belső hőcserélő mérete: 16 (kW) x 0,3 =4,8 m2.
Elengedhetetlen a 3 járatú motoros szelep, amit a Chofu hőszivattyú kapcsol.
Kombi puffertartály vagy két külön tartály?
Az egyik legjobb megoldás a kombi puffertartály.
Ha nyáron hűtésre is akarjuk használni a hőszivattyút, akkor csak a két külön tartály jöhet szóba.
A tartály hőszigetelése és a cirkulációs megoldások a komfortot és veszteségeket befolyásolják.
Integrált HMV-tárolós hőszivattyú
A beépített HMV tárolós split hőszivattyú kompakt megoldás, amely a fűtés-hűtés mellett a használati melegvizet is ugyanazon rendszerben kezeli.
Az integrált tartály helytakarékos, és egységes vezérlést tesz lehetővé családi házakban.
Fő jellemzők és előnyök
- All-in-one kialakítás integrált HMV tárolóval.
- Egységes szabályozás fűtéshez és melegvízhez.
- Helytakarékos beltéri megoldás.
- Részterheléses üzem a mindennapi igényekhez.
- Egyszerűbb hidraulikai csatlakoztatás.
- Meglévő hőleadókkal való együttműködés.
Hogyan működik az integrált rendszer?
A rendszer a kültéri egységből származó hőt a beltéri hőcserélőn keresztül a fűtési közegnek adja át, illetve HMV-üzemben a tartály hőcserélőjét melegíti.
A vezérlés prioritásokat kezel: melegvíz-igénynél átmenetileg a HMV kap elsőbbséget, majd visszaáll fűtésre vagy hűtésre.
A split felépítés hűtőközeg-vezetékes kapcsolatot jelent a kültéri és beltéri egység között, amelynél a szakszerű csövezés, vákuumozás és tömörségvizsgálat kulcsfontosságú.
A biztonsági szerelvények és a vízkezelés a hosszú távú megbízhatóságot támogatják.
Tartályméret és melegvíz-komfort
A tartályméretet a háztartás létszáma és a felhasználási szokások alapján kell kiválasztani.
A szükséges térfogat a felhasználói szokásoktól és csapolási csúcsoktól függ.
- Kisebb tartály napi egyenletes fogyasztáshoz.
- Nagyobb tartály több fürdőző vagy kádhasználat esetén.
- Időzített HMV-felfűtés kedvezőbb időszakban.
- Többkörös fűtési rendszer integrációja.
A használati melegvíz-hőszivattyú felfűtési ideje a teljesítménymérettől és az üzemmódtól függően változik.
Viszonylag lassú melegítés jellemző, mint kizárólagos hőforrás, 300 literes tárolótartály esetén akár 10 óra.
A Bosch A14/W55 COP értékű melegvíz-hőszivattyúja esetében a teljes felfűtés időtartama a 260 literes változatnál 8 óra 49 perc, a 200 literes változatnál pedig 6 óra 33 perc.
| Tárolóváltozat | Teljes felfűtési idő |
|---|---|
| 260 literes változat | 8 óra 49 perc |
| 200 literes változat | 6 óra 33 perc |
Energiafogyasztás és COP
A melegvíz-hőszivattyú villamosenergia-fogyasztása alapvetően a használati víz mennyiségétől és hőmérsékletétől függ.
Minél hatékonyabb azonban a hőszivattyú, azaz minél magasabb az éves teljesítménytényezője (SCOP), annál alacsonyabb a hőszivattyúk villamosenergia-fogyasztása.
A melegvíz-hőszivattyú energiafogyasztása a tárolótartály méretétől is függ.
A Bosch melegvíz-hőszivattyú 260 literes változatának éves villamosenergia-fogyasztása A14/W55 teljesítménytényező mellett 1356 kWh/a (kilowattóra/év), a 200 literes változat esetében pedig 702 kWh/a (kilowattóra/év).
Például egy négyszemélyes háztartás esetében, ahol a napi átlagos melegvízfogyasztás személyenként 40 liter, a melegvíz-előállítás éves villamosenergia-fogyasztását 2000 kWh-nak feltételezzük.
A maximális hatékonyság elérése érdekében érdemes a hőmérsékletet 50-55 fokra korlátozni.
Az értékek ugyanolyan fontosak, mint bármely más hőszivattyú esetében, és a használati melegvíz-hőszivattyúk hatékonysága szempontjából releváns paraméterek.
Ne feledje, hogy a COP gyakran alacsonyabb a használati melegvíz-hőszivattyúk esetében, mint a levegő-víz hőszivattyús fűtési rendszerek esetében.
A tényleges gazdaságosság, valamint az éghajlat és a környezet szempontjából jelentkező előnyök attól függnek, hogy a készülék mennyire illeszkedik a teljes rendszerbe.
Hőszivattyú vagy villanybojler?
Ez nem hitvita kérdése.
A havi energiaszámla rendkívül kedvező hőszivattyúval előállított melegvíz esetében, a beruházás összege az, ami miatt érdemes elővenni a számológépet, és kiszámítani, hogy hőszivattyúval, vagy villanybojlerral készíttessük a melegvizet.
Gondoljunk csak a HMV tartályra, a váltószelepre, és még egy tucat kisebb-nagyobb alkatrészre és a plusz munkára.
A legnagyobb tétel a HMV tartály, megfelelően méretezett belső hőcserélővel.
A hőcserélő felületének nagyságát a hőszivattyú teljesítménye határozza meg.
Azt már tudjuk, hogy hőszivattyús beruházás plusz költsége 500 ezer forint.
Az általunk ajánlott Ariston Velis EVO 100 ára felszerelve körülbelül 200.000 Ft.
Mindezek összértéke nettó 500-600 ezer forint körül alakul, a HMV tartály térfogatától függően.
A hőszivattyú fűtési és hűtési időszaka nem több, mint évente 5-7 hónap.
A fentiek miatt továbbra is a villanybojlert tartjuk jó megoldásnak napi 200-250 liter melegvíz-igény alatt.
Mikor nem ideális a HMV hőszivattyú?
- napi ~200 liter alatt van a fogyasztás;
- csak melegvíz miatt telepítenének hőszivattyút;
- nincs hely megfelelő tárolónak;
- gyors, nagy mennyiségű vízvétel szükséges.
Van, ahol ez kifejezetten jó megoldás.
Megfelelő körülmények között azonban egy jól megtervezett használati melegvíz-hőszivattyú a hulladékhő hasznosítása révén drasztikusan csökkentheti a melegvízköltségeket.
Mikor lehet kedvező választás?
A használati melegvíz-hőszivattyú a ház ésszerű kiegészítője lesz, mert energiát és költségeket takarít meg, és a környezetet is tehermentesíti azáltal, hogy megújuló energiákat használ a melegvíz-ellátáshoz.
Ha tehát már van vagy tervben van napelemes rendszer, a használati melegvíz-hőszivattyú logikus kiegészítője lehet, valamint meglévő fűtési rendszerrel is érdemes kombinálni.
A melegvizes hőszivattyúk ideálisak a napenergia felhasználására.
Egy napelemes rendszerrel kombinálva a melegvíz-hőszivattyú különösen hatékonyan működik.
Ezt szolár hőszivattyúnak is nevezik.
100 százalékban megújuló energiát használhat.
Ebben az esetben a meleg vizet az ingyenes napenergia biztosítja, és nem kizárólag az elektromos árammal működő hőszivattyú.
Ezenkívül egy fotovoltaikus rendszer csatlakoztatásával a hőszivattyú számára saját termelésű villamos energia is biztosítható, így csökkenthető a hálózati villamos energia részaránya.
A komponensek be- és kikapcsolásáról egy hibridképes vezérlőrendszer gondoskodik.
Napkollektorral kombinálva a tavasz-nyár-ősz hónapokban rendkívül olcsón és minden napszakban van melegvizünk.
Telepítési feltételek
A telepítés helyszínén rendszeres hulladékhőnek kell rendelkezésre állnia, amely a melegvíz előállításához hőforrásként használható.
A melegvíz-hőszivattyú helyigénye és zajkibocsátása egyaránt alacsony.
A beltéri zajszint általában 50 dB(A) körül van, ami egy hűtőszekrény halk zümmögéséhez hasonló.
A beltéri egység rugalmas telepítést és karbantartást tesz lehetővé.
Az olyan tényezők, mint a szigetelési szabvány és az épület energiahatékonysága nem játszanak különösebb szerepet, mivel a hőszivattyú nem az épület fűtésére szolgál.
Mivel számos körülmény játszik szerepet, ezért megfelelő tapasztalat szükséges a használati melegvíz-hőszivattyú tervezésénél.
A szellőztető rendszerhez való csatlakoztatás is elképzelhető.
Hűtőközeg és magasabb vízhőmérséklet
A hőszivattyúba töltött hűtőközeg fajtájától függ, például R407C vagy R410C, hogy milyen kompressziót tűr a klímagáz.
Minél jobban sűríthető, annál magasabb a kinyerhető melegvíz hőmérséklete, de ezzel összefüggésben jelentősen drágul a hőszivattyú, erősebb alkatrészek és egyéb megoldások miatt.
A bejegyzés készítése óta lényegesen környezetkímélőbb és melegebb vizet előállítani képes hőszivattyúk jelentek meg a piacon.
Vízkezelés, karbantartás és vezérlés
A vízminőség és a vízkőképződés kezelése a választás fontos szempontja.
A biztonsági szerelvények és a vízkezelés a hosszú távú megbízhatóságot támogatják.
A hőcserélő és az anód ellenőrzése, a vízkőfigyelés, valamint a gyártói ütemezés szerinti karbantartás szükséges.
A zománcozott tartály anódját évente cserélni kell.
A HMV és a fűtés közötti váltást a vezérlés prioritásokkal és időzítésekkel kezeli.
Külön HMV-cirkuláció az épület csőhálózatától és a komfortelvárástól függően lehet hasznos.
A tartály hőszigetelése és a cirkulációs megoldások a komfortot és veszteségeket befolyásolják.
Gyakori kérdések
Elég-e az integrált tartály?
A szükséges térfogat a felhasználói szokásoktól és csapolási csúcsoktól függ.
Váltható-e HMV és fűtés között?
Igen, a vezérlés prioritásokkal és időzítésekkel kezeli.
Szükséges külön HMV-cirkuláció?
Az épület csőhálózatától és komfortelvárástól függően lehet hasznos.
Milyen karbantartás kell a tartályhoz?
Hőcserélő és anód ellenőrzése, vízkőfigyelés, gyártói ütemezés szerint.
Alkalmazható-e társasházban?
Elvileg elképzelhető a használati melegvíz-hőszivattyúk alkalmazása társasházakban is.
Választási szempontok
- Tartályméret: háztartás létszáma és felhasználási szokások.
- Visszafűtési teljesítmény és idő.
- Energiahatékonyság: HMV és fűtési üzem szezonális mutatói.
- Elhelyezés: beltéri egység mérete, szerviztér.
- Zajszint és rezgéscsillapítás.
- Vízkezelés: vízminőség és vízkőképződés kezelése.
- Csatlakozások: fűtési körök, HMV csatlakozás, elektromos betáplálás.
A megfelelő döntéshez pontosan tudni kell, hogy melyek az előnyök és hátrányok a bekerülési összegen kívül.
A használati melegvíz-hőszivattyú a hulladékhő, a háztartási helyiség levegője, a szellőztető rendszer elszívott levegője vagy a napelemes rendszer saját termelésű villamos energiája mellett lehet különösen kedvező.
Hőszivattyús fűtési rendszer bemutató
tags: #hmv #hoszivattyu #ruhaszarito
