A forrasztási füst elszívása megtisztítása, vagy a munkaterületről való eltávolítása mára már alapvető követelmény minden munkaadónak.
Akár már kis mennyiségű füst, ha az rendszeresen terheli a szervezetet egészségkárosodást okozhat. Ezért a BGA-forrasztás, valamint az egyéb beltéri forrasztási munkák során olyan elszívóberendezésre van szükség, amely a szennyezett levegőt nem csupán továbbmozgatja, hanem megfelelően meg is tisztítja.
Miért fontos a forrasztási füst megfelelő elszívása?
Az asztalra telepített esetleg egy vékony aktívszenes szűrőlappal ellátott ventilátor, ami a forrasztási füstöt a paneltől elszívja és a munkatérbe felfelé fújja nem ad megfelelő választ a problémára.
Az ilyen kialakítás nem feltétlenül távolítja el hatékonyan a forrasztás közben keletkező mikrorészecskéket és káros gázokat, hanem a munkatér más részébe juttathatja azokat. BGA-forrasztásnál különösen lényeges, hogy az elszívás a keletkezés helyéhez közel történjen, mert így kisebb eséllyel kerül a füst a dolgozó légzési zónájába.
Amennyiben az elszívott levegőt a szabadba engedik ki szűrés nélkül, akkor a kialakítás költségén kívül mérési és engedélyezési folyamat költségei fogják terhelni.
Ráadásul a nem megfelelően kialakított elvezetés rossz széljárás esetén a kibocsájtott szennyezőket visszavezetheti a munkaterületre.
A szűrés nélküli kivezetés és a klímaterhelés problémái
Ezen felül télen a kifújt meleg levegő helyére hideg fog beáramlani, ami a fűtési költségeket fogja növelni, nyáron a klíma berendezésnek fog megnőni a fogyasztása.
A beltéri, szűrővel ellátott elszívóberendezések ezért több szempontból is előnyösek lehetnek. A szennyezett levegő kezelése a munkaterület közelében történik, miközben nem szükséges a teljes légmennyiséget a szabadba kivezetni.
Ezen felül egy gyártó sor átalakításkor újra kell építeni az elszívó rendszert.
Ezeket a problémákat lehet megoldani egyedi elszívó berendezésekkel.
ERSA füstelszívó rendszerek
A német gyártó hatékony, karos füstelszívó egységeket kínál beltéri forrasztási munkahelyeken való felhasználásra.
ERSA EASY ARM 1
Kompakt, egy karos elszívóegység, amely 110m3/h légszállításra képes.
Működése csendes, így a dolgozókat nem zavarja a munkavégzés közben.
A szűrő 3 fokozatú légtisztítást valósít meg.
Az első fokozat az előszűrő, ami a durvább részecskéket választja le a légáramból, míg a másik két fokozat a mikrorészecskéket és a káros gázokat szűri ki.
ERSA EASY ARM 2
Ez a berendezés két elszívókar kiszolgálására képes.
Mindkét kar számára képes 110m3/h szívóteljesítményt biztosítani.
A két port teljesítménye egyszerre vagy egymástól függetlenül is szabályozható.
El van látva eltömődésjelző rendszerrel, ami figyelmezteti a felhasználót a szűrő elhasználódására.
A szűrési hatékonyság és a szűrők szerkezete megegyezik az Easy Arm 1 rendszerrel.
Kiegészíthető aztali felfogató kerettel is.
| Berendezés | Elszívókarok száma | Légszállítás | Főbb jellemzők |
|---|---|---|---|
| EASY ARM 1 | egy karos elszívóegység | 110m3/h | 3 fokozatú légtisztítás, csendes működés |
| EASY ARM 2 | két elszívókar | mindkét kar számára 110m3/h | függetlenül szabályozható porteljesítmény, eltömődésjelző rendszer |
SMD forrasztás kezdőknek és haladóknak
Purex füstelszívó rendszerek
A Purex füstelszívó rendszerek széles palettája lehetővé teszi az alkalmazáshoz legmegfelelőbb berendezés kiválasztását.
A legkisebb berendezés 2 forrasztó pákára szerelt elszívót tud kiszolgálni a legnagyobb pedig akár 36 elszívó kart.
Ez a választék lehetővé teszi, hogy a berendezés igazodjon az adott forrasztóhely, gyártósor vagy több munkahelyes üzem igényeihez. A kisebb rendszer néhány elszívási ponthoz, a nagyobb kivitel pedig sok elszívókart használó termelési környezethez alkalmazható.
Analóg és digitális Purex berendezések
Az analóg berendezések költséghatékony megoldást jelentenek.
A digitális berendezések rendelkeznek gáz érzékelővel, ami a szűrt levegőt ellenőrzi, így a berendezés jelzi amennyiben a szűrő nem tud több gőzt megkötni.
A berendezések mérik a szűrő előtt a légnyomást és azt állandó szinten tartják.
Ennek köszönhetően az elszívás mértéke nem függ a szűrők állapotától, illetve a több elszívó kart kiszolgáló berendezés esetén attól, hogy hány kar szelepe van nyitva.
A digitális kivitelek ezért olyan alkalmazásoknál lehetnek különösen hasznosak, ahol fontos a szűrő állapotának ellenőrzése és az elszívási teljesítmény stabilitása.
Kompresszorral felszerelt Purex rendszerek
A nagyobb berendezéseket fel lehet szerelni kompresszorral, ami a megtisztított levegőből állít elő sűrített levegőt.
A nagyobb berendezésekbe beépíthető kompresszor a forrasztó berendezés sűrített levegő igényét tudja kielégíteni.
Szűrőválasztás vegyi anyagokhoz és forrasztási füsthöz
A Purex berendezéseket többfajta főszűrővel lehet ellátni.
Az egyszerű HEPA szűrőtől a hígítók gőzeinek megkötésére optimalizált verzióig 10 fajta kialakításból választhatunk.
A termékpaletta lehetővé teszi az igényeknek legmegfelelőbb szűrő kiválasztását.
A Purex elszívók rendelkeznek előszűrővel, ami meggátolja. hogy a por azelőtt eltömítse a főszűrőt, mielőtt a benne lévő aktív szén telítődne az elszívott káros anyagokkal.
| Szűrési elem | Feladat |
|---|---|
| Előszűrő | A durvább részecskék és a por leválasztása, valamint a főszűrő védelme |
| HEPA szűrő | A mikrorészecskék szűrése |
| Aktív szenet tartalmazó főszűrő | A káros gázok és gőzök megkötése |
| Hígítók gőzeinek megkötésére optimalizált verzió | A hígítók gőzeinek kezelésére kialakított szűrés |
Purex elszívó berendezések forrasztógépekhez

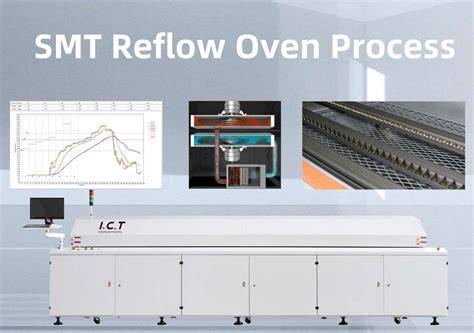

A Purex nagyobb berendezései alkalmasak kikeményítő kemencék, újraömlesztő (reflow) kemencék, hullám és szelektív hullámforrasztó berendezések füstjének elszívására.
Ezáltal a Purex rendszerek nemcsak egyedi BGA-forrasztó munkahelyeken használhatók, hanem összetettebb elektronikai gyártási folyamatokban is.
A nagyobb berendezésekbe beépíthető kompresszor a forrasztó berendezés sűrített levegő igényét tudja kielégíteni.
Elszívás jelölő- és kódoló berendezésekhez
A termékek jelölésére a címkéken kívül elterjed megoldás a lézeres és a tintasugaras jelölés.
Mindkét esetben keletkezik olyan melléktermék (hígító, füst), ami igényli az elszívást.
A Purex szűrőválasztéka lehetővé teszi, hogy a rendszer ne kizárólag forrasztási füst, hanem más technológiai folyamatok során keletkező gőzök és részecskék kezelésére is alkalmas legyen.
Hogyan válasszunk füstelszívót BGA-forrasztáshoz?
- Elszívási pontok száma: a legkisebb Purex berendezés 2 forrasztó pákára szerelt elszívót tud kiszolgálni, a legnagyobb pedig akár 36 elszívó kart.
- Elszívási teljesítmény: az EASY ARM 1 110m3/h légszállításra képes, az EASY ARM 2 pedig mindkét kar számára képes 110m3/h szívóteljesítményt biztosítani.
- Szűrési igény: az egyszerű HEPA szűrőtől a hígítók gőzeinek megkötésére optimalizált verzióig 10 fajta kialakításból választhatunk.
- Szűrőfelügyelet: az EASY ARM 2 eltömődésjelző rendszerrel rendelkezik, a digitális Purex berendezések pedig gáz érzékelővel ellenőrzik a szűrt levegőt.
- Változó terhelés: a berendezések a szűrő előtt mérik a légnyomást és azt állandó szinten tartják.
- Gyártósori alkalmazás: a nagyobb Purex berendezések kikeményítő kemencék, újraömlesztő (reflow) kemencék, hullám és szelektív hullámforrasztó berendezések füstjének elszívására is alkalmasak.
- Sűrített levegő igénye: a nagyobb berendezésekbe beépíthető kompresszor a forrasztó berendezés sűrített levegő igényét tudja kielégíteni.
Karos elszívás BGA-forrasztó munkahelyeken
A karos elszívó egységek lehetővé teszik, hogy az elszívási pont a forrasztási területhez közel helyezkedjen el.
A kompakt, egy karos elszívóegység, amely 110m3/h légszállításra képes, kisebb vagy önálló munkahelyekhez kínál megoldást.
A két elszívókar kiszolgálására képes berendezésnél mindkét kar számára képes 110m3/h szívóteljesítményt biztosítani.
A két port teljesítménye egyszerre vagy egymástól függetlenül is szabályozható.
Több munkahely vagy összetettebb gyártási folyamat esetén a Purex rendszerek széles palettája lehetővé teszi az alkalmazáshoz legmegfelelőbb berendezés kiválasztását.
