Előre kell bocsátanunk azt, hogy villanytűzhely javításához csak olyan előképzettséggel rendelkező olvasóink kezdjenek hozzá, akik az elemi biztonságtechnikai ismeretekkel rendelkeznek. FOKOZOTTAN veszélyesen javítható háztartási készülékről van szó.
Egyszerű berendezések ugyan, de több mérést csak feszültség alatti állapotban lehet elvégezni, melyhez a készülék burkolatát is meg kell bontani. A kisebb hibák kijavítása viszont nem bonyolult, hiszen gyakorlatilag alkatrészek cseréjét jelenti, és ha a biztonsági szabályokat betartjuk, akkor többé-kevésbé mechanikusan elvégezhető.
Hangsúlyozzuk azonban, hogy ilyen munkához csak olyanok fogjanak hozzá, akik az alapvető villamossági ismeretekkel rendelkeznek. A többieket most inkább arra kérjük, hogy lapozzanak tovább.

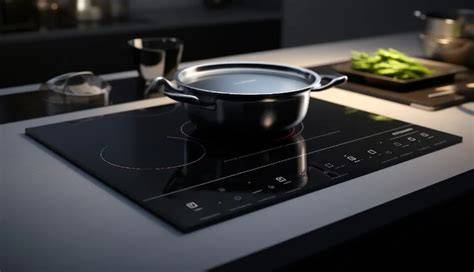

A villanyrezső főzőlapjának felépítése
Szerkezeti felépítésük szerint megkülönböztetünk beépíthető és nem beépíthető kivitelű berendezéseket. Működési elvük azonos, csak külső megjelenési formájukban tapasztalható különbség.
A főzőfelületen található főzőlapoknak szabvány méretük van, a hasznos felület átmérője határozza meg a méretüket. Ezek általában 145 mm, ez a kis lap, vagy 180 mm, ez a nagy lap. Léteznek ettől a mérettől eltérő méretű főzőlapok is, de ezekkel ritkán lehet találkozni.
A kerámialapos főzőfelület gyakorlatilag ugyanolyan, mint a normál főzőlap, de ebben az esetben nem fém házba szerelték a fűtőtekercset, hanem hőálló üveg alá építették be. Ezzel esztétikailag érdekes megoldást hoztak létre, aminek emellett számtalan előnye és hátránya is van.
- Előnye a gyorsabb felmelegedési idő.
- Hátránya a gyorsabb lehűlési idő.
- Hátránya továbbá a sérülékenysége.
A háromfokozatú főzőlapkapcsoló működési elve
A villanytűzhelyen úgynevezett hétállású kapcsoló van; hat fokozatban kapcsolja a főzőlapot, és egy állás a nulla számára van fenntartva.
A kapcsolók „kivetési” rajzát az elektromos kapcsolási rajzon láthatjuk. Ezen végigkövethető, hogy mikor melyik ellenállásszakaszt kapcsoljuk be a hat fokozat kialakításához. A javítási munkához azonban ezt sem megtanulni, sem megérteni nem szükséges.
A „3 fokozatú” főzőlapkapcsoló megnevezés a gyakorlatban olyan kapcsolóra is utalhat, amely három különböző fűtési teljesítményszintet biztosít. A rendelkezésre álló villanytűzhelyeken ugyanakkor hétállású kapcsoló is előfordul, amely hat fokozatot és egy nullaállást tartalmaz.
A főzőlap elektromos rajzán jól látható, hogy a főzőlapnak négy kivezetése van. A négy kivezetéshez három ellenállás tartozik, értékük kiszámítható, de gyakorlatilag 60-200 ohm között változik.
| Jellemző | Adat |
|---|---|
| A főzőlap kivezetéseinek száma | négy |
| A hozzájuk tartozó ellenállások száma | három |
| Az ellenállások gyakorlati tartománya | 60-200 ohm |
| Gyakran mérhető érték | megközelítőleg 100 ohm |
| A kivezetések sorrendje | 1-2-4-3 |
Ellenőrzéskor azt tapasztaljuk, hogy vagy szakadt az adott ellenállás, vagy értéke megközelítőleg 100 ohm. Műszerrel könnyen kimérhetjük, hogy az adott kivezetések között mérhető-e ellenállás vagy sem.
A méréskor természetesen a készüléket áramtalanítani kell. Lényeges, hogy a mérés hitelessége érdekében a kapcsolók is nulla állásban legyenek, mert ellenkező esetben hamis eredményt kapunk.
Milyen szerszámokra van szükség?
Szükséges szerszámok:
- fázisceruza;
- univerzális műszer, amely ellenállás mérésére is alkalmas;
- 150-es csavarhúzó;
- 10 mm-es csőkulcs vagy villáskulcs;
- próbalámpa.
A feszültség alatti mérések fokozott veszélyt jelentenek. A készülék burkolatának megbontása és a hálózati feszültség jelenlétének ellenőrzése csak megfelelő villamossági ismeretekkel végezhető.
A főzőlap leggyakoribb hibái
A főzőlapok szakadási hibáján kívül a leggyakoribb meghibásodás a lap felületén előforduló mechanikus repedés, törés. Ha ilyet tapasztalunk, azt sajnos cserélni kell.
A cserére még abban az esetben is szükség van, ha amúgy a lap kifogástalanul üzemel is. Ennek az az oka, hogy a repedésen keresztül nedvesség tud az ellenállás anyagához kerülni, és az áramütést okozhat.
A kapcsoló meghibásodásának általában két oka lehet:
- Mechanikus hiba: ha a kapcsoló sérült, nem forgatható vagy az adott helyzetben nem állítható meg, ez úgynevezett aretálási hiba.
- Elektromos hiba: bizonytalan érintkezés miatt be- vagy megég a kapcsoló egy-egy része.
Mindkét esetben csere szükséges.
A főzőlap és a sütőkapcsoló közötti különbség
Külső megjelenése szerint a főzőlapkapcsoló és a sütőkapcsoló majdnem azonos, de működési szempontból nem. Ezért lényeges a vásárlásnál megemlíteni azt, hogy főzőlap- vagy sütőkapcsolóra van-e szükségünk.
Az alkatrész kiválasztásakor figyelembe kell venni a készülék típusát, a kapcsoló működési rendszerét és a kivezetések kialakítását. A hasonló külsejű kapcsolók nem feltétlenül csereszabatosak.
Biztonságos áramtalanítás
A javítás megkezdése előtt a készüléket minden esetben áramtalanítani kell.
Áramtalanítás után, amely a fali kapcsoló lekapcsolásából és biztonság kedvéért az adott automata oldásából áll, a szerelt zománcozott szerelőlapot tartó 2 db csavart távolítsuk el, ezután a szerelőlap felnyithatóvá válik.
A témával kapcsolatos tanácsként ismételten felhívjuk a figyelmet arra, hogy csak áramtalanított állapotban szabad a burkolatot eltávolítani, bármihez hozzányúlni, méréseket végezni.
Ha az áramtalanítás lehetősége nem megoldható, TILOS a készüléket megbontani, azon bármilyen jellegű javítási vagy ellenőrzési munkát végezni. Ha a készülék biztonsággal nem áramtalanítható, akkor csak felkészült szakember nyúlhat a készülékhez.
A főzőlap cseréjének menete
- Áramtalanítsuk a készüléket a fali kapcsoló lekapcsolásával és az adott automata oldásával.
- Távolítsuk el a szerelt zománcozott szerelőlapot tartó 2 db csavart.
- Nyissuk fel a szerelőlapot.
- Azonosítsuk a főzőlaphoz vezető vezetékeket.
- Oldjuk a főzőlapot a szerelőlaphoz rögzítő 1 db M6-os anyát.
- A lap fölfelé, vezetékével együtt elmozdítható.
- A kapcsolókat állítsuk nulla állásba.
- Végezzük el az ellenállásmérést áramtalanított helyzetben.
- A vezetékeket az új lapon a megfelelő kivezetésekhez csatlakoztassuk.
- Helyezzük vissza a földeléseket.
- Rögzítsük a főzőlapot az M6-os anyával.
Látható, hogy a főzőlapokat vezetékek kötik össze a kapcsolósorral, ezek a vezetékek különleges anyaggal vannak szigetelve a hőhatás miatt.
A lap cseréjének két módja is van. Az egyszerűbb eljárás az, ha az új lapot a régi mellé téve vezetékenként cseréljük át a kötéseket.
A bonyolultabb módja az, ha szétszerelés előtt megszámozzuk a vezetékeket, így 1, 2, 4, 3-as számú vezetéket kapunk, melyeket az új lapon beköthetünk. A kivezetések számozása jól látható a főzőlapokon, a sorrend 1-2-4-3.
Ügyeljünk a bekötésre, mert eltévesztése esetén hibásan fog a készülék üzemelni.
A vezetékek visszahelyezése után a földeléseket helyére tesszük, majd az M6-os anyával rögzítjük a főzőlapot a szerelőlaphoz.
Meg kell említeni, hogy a központi csavar csak helyzetben tartja a főzőlapot, nem kell nagy erővel meghúzni, csak biztonságosan. A túl nagy függőleges szorító erő hatására a lap közepe a használat során, a hőterhelés miatt deformálódhat, ez is okozhatja a körkörös repedést a lapon.
Gyors és normál főzőlap
Létezik gyors főzőlap és normál lap. A különbség szemmel látható, mivel a gyors lapok közepe gyárilag pirosra van színezve.
A különbség észlelhető a szerelőlap felnyitása után is, mert a gyors lapokon a rögzítőcsavar alatt található egy hőfokszabályzó egység is, a normál lapokon nem.
| Főzőlap típusa | Megkülönböztető jellemző |
|---|---|
| Gyors főzőlap | Közepe gyárilag pirosra van színezve |
| Gyors főzőlap | A rögzítőcsavar alatt hőfokszabályzó egység található |
| Normál lap | A rögzítőcsavar alatt nincs hőfokszabályzó egység |
A különböző típusú lapok egymással cserélhetők, bekötésük megegyezik.
A gyors lapok hamarabb meghibásodnak, ezért ha nem szükséges, akkor inkább hagyományos lapot építsünk be, mert ennek élettartama és ára is kedvezőbb.
A vezetékek ellenőrzése
A vezetékek ellenőrzését szemrevételezés alapján végezhetjük. Szigetelés sérülése esetén az adott vezetékszakaszt cserélni kell.
TILOS toldani vagy szigetelőszalaggal javítani; cserélni kell a sérült szakaszt. A szükséges vezeték folyóméterben kapható az alkatrész-szaküzletekben.
Ügyeljünk arra, hogy a főzőlapok vezetékét a hőhatás miatt különleges anyaggal szigetelik. A sérült vagy megégett vezeték további használata veszélyes lehet.
A főzőlapkapcsoló cseréje
A főzőlapkapcsoló cseréje egyszerű feladat, de csak áramtalanított helyzetben végezhető.
- Áramtalanított helyzetben nyissuk fel a szerelőlapot a 2 db M4-es csavar eltávolítása után.
- Húzzuk le a külső forgatógombot.
- Így szabaddá válik a kapcsolót tartó 2 db M4-es csavar.
- Távolítsuk el a kapcsolót rögzítő csavarokat.
- Ügyeljünk arra, hogy a kapcsoló felőli oldalon egy-egy távtartó van a csavarokon.
- A régi kapcsolóról a vezetékeket egyenként helyezzük át az új kapcsoló megfelelő helyére.
- Szereljük vissza a kapcsolót és a forgatógombot.
A távtartók szükségesek, ezért vigyázzunk, hogy ne vesszenek el.
Elektromosan a vezetékek cseréjét legcélszerűbb oly módon elvégezni, hogy az új kapcsolóra a régiről rögtön az adott helyre áthelyezzük a vezetéket, így fölöslegessé válik a jelölés, de az is járható út.
Üzemi próba és az első felfűtés
Üzemi próbánál, a szerelőlap visszazárása és a feszültség rákapcsolása után, fázisceruzával ellenőrizni kell a kapcsolók minden állása mellett a főzőfelületek feszültségmentességét.
Az első felfűtés során azt tapasztaljuk majd, hogy intenzíven füstöl a berendezés. Ennek oka a gyártás során a főzőfelületre került szennyeződés leégésében keresendő.
Nem tévesztendő össze az „amperszaggal”, ami zárlatra utal.
Célszerű felfűteni a főzőlapot, majd 20-30 perc üzemeltetés után kikapcsolni, hogy kellően leégjen a fölösleges szennyeződés. Nem árt alaposan szellőztetni utána.
A zománcozott szerelőlap cseréje
A zománcozott szerelőlap elhasználódása szintén javítható hiba, hiszen a legtöbb hazai készülékhez kapható új szerelőlap.
Cseréje a főzőlapok cseréjével megegyező módon történik, áramtalanítás után.
Ebben az esetben egyszerre az összes lapot el kell távolítanunk, ezért gondosan jelöljünk be minden vezetéket. Az összetartozókat célszerű egymáshoz rögzíteni a véletlenszerű elkeveredés megelőzése érdekében.
Maga a lapcsere értelemszerűen végrehajtható, mert az összes főzőlap eltávolítása után szabaddá válik a szerelőlap.
Forgatógombok cseréje
Forgatógombok cseréjénél célszerű mindet cserélni, mert nem biztos, hogy az eredetivel azonosat tudunk beszerezni. Költsége nem magas.
Vásárláskor ügyeljünk rá, hogy a biztosítólemezekről ne feledkezzenek meg az üzletben, mert hiányukban a gombok nem rögzíthetőek.
Földelés és biztonságtechnika
Ügyeljünk rá, hogy a lapok földelve vannak egymáshoz és a készülék vázához is.
Ennek a biztonságtechnikai okain kívül még az is magyarázata, hogy összeföldeletlen lapok esetében „kóbor áramok” keletkezhetnek, amik ugyan nem veszélyesek, de nagyon kellemetlenek. Oka az induktív szekunder feszültségben keresendő.
A földelővezetékek visszahelyezését nem szabad elhagyni a főzőlap vagy a kapcsoló cseréje után.
How to Replace a Cooking Regulator on an Electric Cooker
Mikor kell szakembert hívni?
- Ha a készülék biztonsággal nem áramtalanítható.
- Ha nem rendelkezünk alapvető villamossági ismeretekkel.
- Ha feszültség alatti mérést kellene végezni.
- Ha a készülék bekötését vagy hálózati csatlakozását kell módosítani.
- Ha égésnyom, megolvadt vezeték vagy zárlatra utaló szag tapasztalható.
- Ha nem azonosíthatók biztosan a vezetékek és a kapcsoló kivezetései.
A tűzhely bekötésének megtervezése és kivitelezése a szakképzett villanyszerelő dolga. Ebbe semmiképpen ne kontárkodjunk bele.
