Egy 120 literes villanybojler falra szerelése nem egyszerű barkácsfeladat, mivel a készülék vízzel feltöltve jelentős terhelést jelent a fal és a rögzítési pontok számára. A megfelelő hely kiválasztása, a fal teherbírásának ellenőrzése, a víz- és elektromos csatlakozások előkészítése legalább olyan fontos, mint maga a készülék felakasztása.
Az elektromos hőtárolós vízmelegítőkről, elterjedtebb nevükön a villanybojlerekről szól, a témán belül is annak elektromos csatlakoztatásáról és a biztonságos üzemeltetéséről épületvillamossági szempontból.
A villanybojler felszerelését, vízhálózatra való csatlakoztatását és első üzembe helyezését megfelelő szakemberrel kell elvégeztetni, különösen akkor, ha a fal anyaga bizonytalan, gipszkartonból készült, vékony vagy repedezett.
Mekkora terhelést jelent egy 120 literes bojler?
Egy átlagos bojler valahol 25-45 kiló között mozog üresen, erre még rájön a bojler térfogatának megfelelő, megtöltött állapotában a súlya is.
Egy 120 literes készülék esetében a víz önmagában jelentős tömeget képvisel, ezért a teljes, készre szerelt tömeg könnyen meghaladhatja a 140 kilogrammot. A pontos értéket mindig a készülék adattáblája és gyártói dokumentációja alapján kell ellenőrizni.
Bármilyen falra nem lehet, és nem is szabad felszerelni ezeket a készülékeket.
A nem megfelelően rögzített bojler leeshet, ami súlyos károkat okozhat a falban, a vízvezetékekben és magában a készülékben is.
| Vizsgálandó szempont | Miért fontos? |
|---|---|
| Fal anyaga | Meghatározza a szükséges dübel, csavar vagy egyéb rögzítési mód típusát. |
| Fal teherbírása | A vízzel feltöltött készülék teljes tömegét is el kell bírnia. |
| Rögzítési pontok | A terhelésnek stabilan és egyenletesen kell átadódnia a falnak. |
| Szabad szerelési hely | A karbantartáshoz, víztelenítéshez és javításhoz hozzáférés szükséges. |
| Víz- és elektromos kiállások | A biztonságos és szivárgásmentes bekötés feltételei. |
A felszerelési hely kiválasztása
Mielőtt bármihez hozzálát, érdemes alaposan átgondolni, hova kerül a bojler.
- Ellenőrizze, hogy a fal elbírja-e a készülék súlyát üresen és vízzel feltöltve is.
- Mérje le a rendelkezésre álló helyet, figyelembe véve a készülék magasságát, szélességét és mélységét.
- Biztosítson szabad hozzáférést a víz- és villamos csatlakozásokhoz.
- A bojlert lehetőleg a melegvíz-használati helyek közelébe telepítse.
- A készülék körül hagyjon elegendő szabad teret a későbbi karbantartáshoz.
A melegvízcső okozta hőveszteség csökkentése érdekében lehetőleg a melegvíz-használati helyek közelébe telepítse a készüléket.
Az ideális magasság egy ilyen bojlernél, amikor még állva, esetleg egy pár fokos fellépővel el tudjuk érni a javítandó területet.
A túl magasra szerelt bojler esetén a létráról való munkavégzés problémás lehet, különösen akkor, ha nincs elegendő hely a helyiségben.
Hasonlóan rossz a földtől 10-20-30 centire telepített vízmelegítő is, mert ezeknek a szétszedése is nehéz, a fűtőszál, tokcső, merülőcső akár 30-40 centire is belóghat a bojler testébe.
A bojler leeresztésénél a technika a gravitáción alapszik, ámde ha nincs padló-összefolyó vagy bármi olyan, ami alacsonyabban van, mint a bojler alja, nem lehet teljesen leereszteni a készüléket.
A fal anyagának ellenőrzése
Beton- és téglafal
A beton vagy tégla falak esetében általában fém tipliket és csavarokat használnak, de a pontos rögzítőelemet a fal állapota, vastagsága és szerkezete alapján kell kiválasztani.
A falba fúrt lyukaknak elég mélynek és erősnek kell lenniük ahhoz, hogy elbírják a bojler súlyát.
A felfogatást érdemes az eredetileg erre szánt bojlercsavarokkal megcsinálni.
Ne feledje: minél mélyebb a fúrt lyuk és minél hosszabb a rögzítőcsavar, annál nagyobb a csavar teherbírása, ami azt jelenti, hogy a bojler stabilabban lesz rögzítve, és kisebb az esélye annak, hogy a csavar kiszakad a falból.
Lyukacsos tégla
A lyukacsos téglák esetében a hagyományos rögzítési módszerek nem mindig biztosítanak elegendő stabilitást, mivel a tégla szerkezete nem teszi lehetővé a csavarok megfelelő rögzítését.

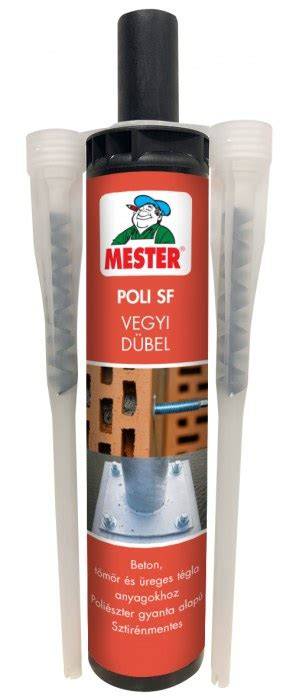

Ilyen esetekben a vegyi dübelek jelentik az egyik legbiztonságosabb megoldást.
A vegyi dübelek egy speciális, kétkomponensű gyanta és keményítő alapú anyagot tartalmaznak, amelyet a fúrt lyukba injektálnak.
A gyanta kitölti a tégla üregeit, és szilárd alapot képez a rögzítőcsavar számára.
Amikor a gyanta megköt, erős és stabil rögzítést biztosít, amely elbírja a bojler súlyát.
Vékony vagy puha fal
Keskenyebb, puhább kövezetű falban úgynevezett lapolást kell alkalmazni a biztos tartás érdekében.
Lapolásnál az eredetileg használt bojlercsavarokkal azonos méretű menetes szár alkalmazható.
Vékony falak esetén különösen nagy figyelmet kell fordítani a rögzítőcsavarok elhelyezésére és átlapolására.
Az átlapolás technikája azt jelenti, hogy a csavarokat nem egy vonalban, hanem eltoltan helyezik el, így a terhelés egyenletesebben oszlik el a falon.
Az átlapolás technikájának alkalmazásával elkerülhetjük a fal anyagának túlzott megterhelését, és biztosíthatjuk, hogy a bojler szilárdan és biztonságosan legyen rögzítve.
Gipszkarton fal
A gipszkarton falak különösen érzékenyek a terhelésre, ezért ha ilyen falra szeretnénk bojlert felszerelni, különleges rögzítési technikákra és eszközökre van szükség.
Az első lépés a fal megerősítése, ami általában egy belső keret vagy fémprofilok beépítésével történik, amelyek a fal szerkezetéhez csatlakoznak.
Ez a keret biztosítja a bojler stabil rögzítését.
A megfelelő rögzítés érdekében fontos, hogy a csavarokat a kerethez vagy a fémprofilokhoz rögzítsük, nem csupán a gipszkartonba.
A 120 literes bojler önmagában gipszkartonlapra nem rögzíthető biztonságosan.
Szükséges eszközök és anyagok
A szereléshez általában a következőkre van szükség:
- fúró és a falhoz megfelelő tipli vagy dübel;
- bojlerhez való rögzítőcsavarok vagy menetes szárak;
- vízbekötő csövek és hollandi anyák;
- biztonsági szelep;
- teflonszalag a tömítésekhez;
- vízmérték a pontos beállításhoz;
- villanyszerelői szerszámok a bekötéshez;
- nyomáspróbához és víztelenítéshez szükséges eszközök.
A bojler falra rögzítése lépésről lépésre
1. A készülék és a fal ellenőrzése
Első lépésként pontosan meg kell határozni a bojler méretét és súlyát, valamint figyelembe kell venni a fal anyagát is.
A 120 literes készülékhez tartozó fali konzolt, függesztőpántot vagy gyári rögzítőelemet a gyártói útmutató szerint kell használni.
2. A rögzítési pontok kijelölése
Jelölje ki a felfúrási pontokat a fali tartókonzol alapján.
A furatok helyét vízmértékkel és pontos mérés alapján kell kijelölni, hogy a bojler ne álljon ferdén, és a terhelés egyenletesen oszoljon el.
3. A furatok elkészítése
Fúrja ki a lyukakat, majd helyezze be a fal anyagának megfelelő tipliket vagy dübeleket.
Lyukacsos tégla, vékony fal vagy bizonytalan állapotú fal esetén a rögzítési módot szakembernek kell meghatároznia.
4. A tartóelemek felszerelése
Szerelje fel a fali tartóelemeket, majd ellenőrizze azok feszességét és egysíkúságát.
Felszerelés előtt ellenőrizze a felfogató pántok feszességét.
Ügyeljen arra, hogy a függesztőláb alatt elhelyezkedő támasztólemez az új helyzetben is a függesztőláb alatt legyen.
5. A bojler felhelyezése
Akassza fel a készüléket a tartóra, majd rögzítse a csavarokkal, alátétekkel és anyákkal.
A készüléket óvatosan kell felhelyezni a falra, mivel a 120 literes bojler mozgatása és pozicionálása több személyt, illetve megfelelő emelő- vagy segédeszközt igényelhet.
Az akasztás után ismét ellenőrizze, hogy a bojler teljesen vízszintes és stabil-e.
Vízbekötés és biztonsági szelep
Hideg- és melegvíz-vezetéknek a 0,6 MPa hálózati névleges víznyomásra alkalmas acélcső, műanyagcső, vörösrézcső vagy rugalmas csőbekötés egyaránt alkalmazható.
Vörösréz vízvezeték-hálózatra történő csatlakoztatáshoz szigetelő közdarabok használata kötelező.
A hidegvíz-csatlakozást kösse össze a vízhálózattal, a melegvíz-csatlakozást pedig a háztartás melegvíz-vezetékével.
A kombinált biztonsági szelep a tároló tartozéka.
A szelepet közvetlenül a bojler elé, a hidegvíz-vezetékbe kell szerelni, a nyíllal jelölt áramlási irány betartásával.
A szelep beépítése előtt a hidegvíz-vezetéket alaposan át kell öblíteni, hogy az esetleges szennyeződésből eredő károsodást elkerüljék.
A kifolyócsonk függőlegesen lefelé kerüljön, és a lefúvatógomb hozzáférhető legyen.
A biztonsági szelep kifolyóját olyan helyre kell vezetni, ahol a csepegő vagy lefúvatott víz nem okoz kárt, például lefolyóba.
Ha a hálózati víznyomás időlegesen is meghaladja a 0,6 MPa, azaz 6 bar értéket, a villanybojler elé nyomáscsökkentő szelepet kell beépíteni.
Vízoldali tágulási tartály beépítése a rendszer kialakításától és a nyomásviszonyoktól függően szükséges lehet, ezért ezt a vízszerelőnek kell meghatároznia.
A melegvízcsap csepegése káros túlmelegedést okozhat.
Az első napokban érdemes figyelni a biztonsági szelep működését.
Kis csepegés normális lehet, de ha folyamatosan folyik a víz, szakember segítségére van szükség.
Biztonsági szelep ellenőrzése
A tároló lehűlt állapotában a biztonsági szelep lefúvatógombjának a nyíl irányában való elfordításával legalább kéthavonként fúvassa le a szelepet.
Ezáltal megtisztul a szelepülék a rárakódott homokszemcséktől és megakadályozza a leragadást.
Elektromos bekötés
A villanybojler helyhez kötött, nagy fogyasztó.
Ekkora fogyasztó alulméretezett áramkörre történő rákötése vagy csatlakoztatása tűzveszélyes.
A villanybojlernek önálló áramkör kiépítése szükséges úgy, mint a legtöbb helyhez kötött fogyasztónak.
Ezt az önálló áramkört megszakítás nélkül kell elvezetni a készülék csatlakozási pontja és a biztosítéktábla között.
Kötés nem lehet rajta, és más fogyasztó nem üzemelhet a vízmelegítőt tápláló áramkörről.
- Áram-védőkapcsoló beépített túláramvédelemmel.
- A biztosítéktábla PE sínje.
- Helyi EPH sín.
- Hideg- és melegvízcső.
- Az épületgépészeti vezetőképes részek és a helyi EPH sín galvanikus összekötése a fogyasztói főelosztó PE sínjével.
A megfelelő védelmi készülék megválasztása kulcsfontosságú.
A túláramvédelem névleges áramát a bojler maximális teljesítményének figyelembevételével kell kiválasztani.
Rendszerint 10 A névleges áramú megszakító elegendő, különösen igaz ez a mai korszerű kivitelekre, amelyeknek a teljesítményét általában 1,5 kW és 1,8 kW körül maximalizálják a gyártók.
A karbantartás, javítás vagy csere során a fix bekötéssel csatlakoztatott készüléket le kell tudni választani a hálózatról, tehát mindkét üzemi vezetőt meg kell szakítani.
Ez 2P vagy 1P+N kismegszakítóval, illetve a túláramvédelmi készülék mellé kötött leválasztó kapcsolóval biztosítható.
A túláramvédelmet, hibaáramvédelmet és a leválasztást egyetlen RCBO készülékkel is lehet biztosítani.
Földelés és érintésvédelem
A bojlert csak állandó jellegű csatlakozással szabad a villamos hálózatra bekötni.
A csatlakozó vezetéket a hőmérsékletszabályozó vagy korlátozó csavaros csatlakozási pontjára kell bekötni.
A védővezetőt, vagyis a zöld-sárga vezetéket, a zárófedél földelőcsavarjára kell csatlakoztatni.
A villanybojlert védőföldelés nélkül üzemeltetni tilos.
A villanybojlerek az első érintésvédelmi osztályba vannak sorolva, ezért a készülékhez minden esetben csatlakoztatni kell a berendezés védővezetőjét.
Védővezető csatlakozása nélküli üzemeltetés rendkívül veszélyes helyzetet teremthet.
A készülék IP-védettségi szinttel is rendelkezik, rendszerint IP44 védettségi szinttel.
Ha a bojler fürdőkáddal vagy zuhannyal rendelkező helyiségben lesz telepítve, meg kell felelnie az MSZ HD 60364-701:2007 által előírt sávkiosztásnak.
A bekötést szakképzett villanyszerelőnek kell elvégeznie, hiszen a készülék nagy teljesítményű fogyasztó.
Az első feltöltés és próbaüzem
Az elektromos bekötés előtt a tartályt teljesen fel kell tölteni vízzel.
- Nyissa meg az elzárószelepet.
- Nyissa meg a melegvízcsapot.
- Várja meg, amíg a tartály feltöltődik.
- Ellenőrizze, hogy a melegvízcsapnál folyamatosan folyik-e a víz.
- Vizsgálja meg valamennyi csatlakozást szivárgás szempontjából.
- Csak ezután kapcsolja a bojlert az elektromos hálózatra.
- Állítsa be a kívánt hőmérsékletet.
- Figyelje meg, hogy nincs-e szivárgás vagy szokatlan zaj.
A melegvízcsapnál folyamatosan folyó víz azt jelzi, hogy nincs levegő a rendszerben.
A bojler elektromos hálózatra kapcsolása előtt ellenőrizni kell, hogy a tartály valóban tele van-e vízzel, mert az üres tartályban működő fűtőbetét meghibásodhat.
Hőmérséklet-beállítás és energiahatékonyság
A bojlerben lévő víz hőmérséklete az igénynek megfelelően állítható be.
A 40 °C-os beállítás energiatakarékos üzemmódot jelent, a hőveszteség mintegy 70%-kal csökken a 80 °C-os álláshoz képest.
Nagyobb vízigény esetén 60 °C-os beállítás javasolt, és ha feltétlenül szükséges, akkor állítsa a hőmérsékletszabályozót 80 °C-os állásba.
A beállított hőmérséklet elérése után a hőmérsékletszabályozó önműködően kikapcsolja a fűtést.
A belső tartályt körülvevő poliuretán hőszigetelés megakadályozza a víz gyors lehűlését.
A hőmérsékletet nem célszerű indokolatlanul magasra állítani, mert ez növeli az energiafogyasztást és gyorsíthatja a vízkőképződést.
Hőmérséklet-korlátozó és biztonsági funkciók
A készülékben egy közös házba épített hőmérséklet-szabályozó és korlátozó egység biztosítja a megfelelő üzemelést.
A korlátozó a szabályozó meghibásodása esetén megvédi a bojlert a káros túlfűtés ellen, azzal, hogy a meghatározott határérték elérése előtt kikapcsolja a fűtést.
A hőmérsékletszabályozó meghibásodása vagy szakszerűtlen működtetés esetén megszakítja a fűtés áramkörét.
A biztonsági szelep a túlnyomás ellen, az aktív anód pedig a korrózió ellen védi a készüléket.
Karbantartás 120 literes bojlernél
Évente egyszer ajánlott ellenőrizni és vízkőteleníteni a készüléket, valamint ellenőrizni a magnézium- vagy aktív anód állapotát.
- fűtőszál;
- fűtéstermosztát;
- hőkioldó;
- anód;
- tartályvédelem;
- karima;
- tömítés;
- biztonsági szelep;
- hideg- és melegvíz-bekötés;
- elektromos csatlakozás;
- vízkő mennyisége.
A vízkő sok esetben más hibának tűnik, ezért először hibafeltárás szükséges.
A vízkőtelenítés során a tartályt le kell választani az elektromos hálózatról és vízteleníteni kell.
A kompakt fűtőtest meghibásodás esetén csak a villamos hálózatról lekapcsolt és víztelenített tárolóban cserélhető.
A forróvíztároló kiegészítőleg aktív anóddal van védve a korrózióval szemben.
Az aktív anód élettartama a víz- és üzemi viszonyoktól függ.
Az ismételt ellenőrzés időpontját a szerelő határozza meg.
Gyakori hibák, amelyek a felszerelésből erednek
- Túl gyenge falra kerül a készülék.
- A bojler nem a megfelelő dübelekkel és csavarokkal van rögzítve.
- A rögzítési pontok nem egy síkban helyezkednek el.
- A készülék túl magasra kerül, ezért a karbantartás nehézzé válik.
- A készülék túl közel van a padlóhoz, ezért nem lehet megfelelően vízteleníteni.
- A biztonsági szelep nem közvetlenül a hidegvíz-bemenetre kerül.
- A biztonsági szelep kifolyója nem megfelelő helyre van vezetve.
- A bojler nincs külön elektromos áramkörre kötve.
- Hiányzik vagy hibás a védőföldelés.
- A bojlert feltöltés előtt kapcsolják be.
- A karbantartási hozzáférés nem biztosított.
Mikor kell szakembert hívni?
A bojler felszerelése és rögzítése komoly szakértelmet és tapasztalatot igényel.
Egy tapasztalt bojlerszerelő ismeri a különböző rögzítési technikákat és eszközöket, amelyek szükségesek a különböző típusú falakhoz.
Különösen indokolt szakember segítségét kérni gipszkarton fal, lyukacsos tégla, vékony fal, repedezett fal, bizonytalan elektromos hálózat vagy fürdőszobai telepítés esetén.
Számos gyártó garanciális feltételként kiköti, hogy az első üzembe helyezést a gyártóval szerződésben álló cég vagy a gyártó szakembere végezheti el.
A villanybojler bekötésénél a földelés bekötése kötelező.
A villanybojler javítását, vízkőtelenítését, falra való rögzítését és vízhálózatra történő csatlakoztatását megfelelő rutinnal és alkatrész-beszerzési forrással rendelkező szakembernek kell elvégeznie.
Gyakran ismételt kérdések
Milyen falra szerelhető 120 literes bojler?
Csak olyan falra, amely igazoltan elbírja a vízzel feltöltött és készre szerelt készülék teljes tömegét.
Felszerelhető 120 literes bojler gipszkartonra?
Önmagában a gipszkartonlap nem elegendő a biztonságos rögzítéshez.
A falat belső kerettel vagy megfelelő fémprofilokkal kell megerősíteni, és a rögzítőcsavarokat a teherhordó szerkezethez kell kapcsolni.
Milyen magasra kell felszerelni?
Az ideális magasság az, amikor a javítandó terület állva vagy egy pár fokos fellépővel elérhető, és a karbantartáshoz elegendő hely marad a készülék körül.
Vízszintesen vagy függőlegesen szerelhető?
A telepítési irányt kizárólag olyan készüléknél szabad megválasztani, amelynek gyártói útmutatója az adott elhelyezést engedélyezi.
Vízszintes elhelyezés alacsony belmagasságú helyiségekben is megoldás lehet, de a rögzítésnek ebben az esetben különösen stabilnak kell lennie.
Bekapcsolható a bojler feltöltés előtt?
Nem.
Először teljesen fel kell tölteni a tartályt, meg kell nyitni a melegvízcsapot, és ellenőrizni kell a folyamatos vízáramlást.
Normális, ha csepeg a biztonsági szelep?
Kis csepegés a víz melegedésekor előfordulhat, de a folyamatos vízfolyás nyomásproblémára, szelep- vagy egyéb hibára utalhat.
Milyen gyakran kell vízkőteleníteni?
Évente egyszer ajánlott ellenőrizni és vízkőteleníteni, de a pontos gyakoriság a víz keménységétől és az üzemi körülményektől függ.
Elektromos tartály nélküli vízmelegítő telepítése
A 120 literes villanybojler falra szerelésénél a legfontosabb szempont a megfelelő teherbírású fal, a gyártó által előírt rögzítési mód, a hozzáférhető telepítési hely, a szabályos vízbekötés, a biztonsági szelep és az önálló, földelt elektromos áramkör.
