A félmerev alumínium légcsatorna szellőztető rendszerekhez használható, könnyű, jól alakítható és egyszerűen szerelhető megoldás. A légcsatorna könnyen csatlakoztatható kör keresztmetszetű elemekhez, ezért fürdőszobai ventilátorokhoz, páraelszívókhoz, valamint lakossági és ipari légtechnikai rendszerekhez is alkalmazható.
A flexibilis alu légcsatorna természetesen szellőztető rendszerekhez használható biztonsággal. A flexibilis alu légcsatorna mint olyan, igen kedvelté vált az utóbbi időszakban a légtechnikai rendszer építői számára. Köszönhető ez annak, hogy könnyű, egyszerű és gyors beszerelést tesz lehetővé.

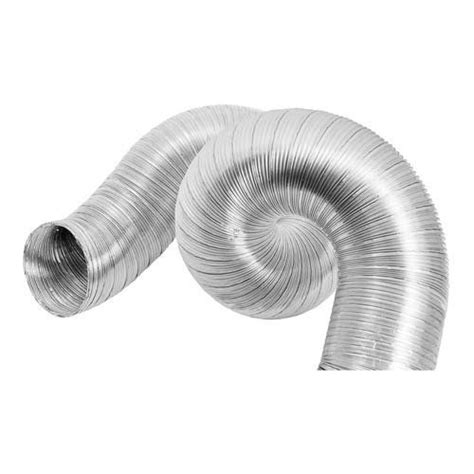

A félmerev alumínium légcsatorna felépítése
A félmerev alumínium légcsatorna 1 rétegű alumínium ötvözetű légcsatorna. Spirál huzal és alumínium profil szalag alkotja, mely 80 μm vastagságú. Színe alumínium.
A félmerev alumínium cső könnyen formálható, hajlítható és alaktartó. A félmerev alumínium cső hajlítási sugara 1 × D, ezért a légcsatorna olyan helyeken is elvezethető, ahol a merev csőrendszer beépítése nehézséget okozna.
Méretskálája széles, lakossági és ipari felhasználásra is ajánlott. A gyártói kínálatban többek között a következő csőátmérők szerepelnek: 80, 100, 120, 125, 150, 160, 200, 250, 315 és 355 mm.
| Tulajdonság | Adat |
|---|---|
| Anyag | 1 rétegű alumínium ötvözet |
| Alumínium profil szalag vastagsága | 80 μm |
| Szín | alumínium |
| Hőmérséklet-tartomány | -30 °C-tól +250 °C-ig |
| Rövid ideig megengedett hőmérséklet | max. 400 °C |
| Maximális légsebesség | 30 m/s |
| Maximális üzemi nyomás | 5000 Pa |
| Hajlítási sugár | 1 × D |
| Méretsor | NA 82 mm - NA 315 mm |
| Súly | 0,17 kg/m, NA 100 mm esetén |
| Hosszúság | 1000, 3000 mm |
| Felhasználás | lakossági, ipari |
A félmerev alumínium légcsatorna műszaki jellemzői
A hőmérséklet-tartomány -30 °C-tól +250 °C-ig terjed, rövid ideig pedig legfeljebb 400 °C-os hőmérsékletnek is ellenáll. A maximális légsebesség 30 m/s, a maximális üzemi nyomás 5000 Pa.
A termék súlya 0,17 kg/m NA 100 mm esetén, így a légcsatorna mozgatása és beépítése kevésbé terheli a szerelési környezetet. A könnyű szerkezet gyorsabb szerelést tesz lehetővé, miközben a spirál huzal biztosítja a cső alakját.
Mivel nem tartalmaz PVC-t, égéskor nem szabadulnak fel mérgező gázok. Tűzállósága: ZP3/1992, kémény tűzállósága kis átmérő esetén.
Az oldószerekkel szembeni ellenállóképessége jó. A savas és bázikus közegekkel szembeni ellenállóképessége mérsékelt.
Felhasználási területek
A félmerev alumínium légcsatorna elsősorban szellőztető rendszerekben használható. Általában fürdőszobai ventilátorokhoz használják.
Fürdőszobai ventilátorokhoz, páraelszívókhoz használják. A konyhai páraelszívó légcsatornájaként olyan helyeken is alkalmazható, ahol a csővezetéknek több iránytörést kell követnie.
A lakossági felhasználás mellett ipari rendszerekben is használható, amennyiben a hőmérsékleti, nyomás- és vegyi terhelés megfelel a termék határértékeinek.
A flexibilis alu légcsatorna könnyű, egyszerű és gyors beszerelést tesz lehetővé. Ráadásul egy flexibilis alu légcsatorna mindezek mellett nagyon könnyen formálható, éppen ezért az egyik legjobb választás.
A légtechnikai rendszer megtervezése
Számos légtechnikai cső létezik a piacon. Légtechnika webáruházunk és szaküzletünk polcain a „csokipapír” csőtől a flexibilis aluminium, a műanyag pvc csöveken át, a merev acél SPICO vagy SPIRO csövekig sok minden megtalálható.
A csövekhez számtalan idom, légtechnikai elem kapható. A csőrendszer kiépítésénél figyelni kell arra, hogy a levegő magától nem áramlik. Szükség van egy ventilátorra is.
De a helyzet nem annyira egyszerű, hogy fogok egy csőrendszert, ráteszek egy ventilátort és kész is vagyok. A ventilátor csak olyan csőrendszert tud átfújni, amit az ereje elbír.
Szerintem sokak próbáltak már belefújni egy hosszabb csőbe, például egy kerti slagba. Egy slag hosszú és vékony. Az emberi tüdő egy bizonyos erőnél nagyobbat nem tud fújni. Egy hosszú csövet egy ember nem tud átfújni. Párhuzamot vonva, a kerti slag a légtechnikai csőrendszer, a tüdő a ventilátor.
A megfelelő mennyiségű levegő mennyisége mindig az adott feladattól függ. Szellőztethetünk WC-t, fürdőszobát, konyhai páraelszívót szeretnénk használni, friss levegőt szeretnénk a hálószobába alváshoz. És sorolhatnám végtelenül az igényeket.
A csővezeték ellenállása
Helyi adottság a csővezeték nyomvonala. Helyi adottság, hogy milyen átmérő fér el, helyi adottság, hogy hány könyökidom, T-idom, szabályzószelep és a többi kell egy adott feladat elvégzéséhez, helyi adottság, hogy mi tetszik a személynek, akinek a megvalósult berendezéssel együtt kell élnie.
A csővezeték ellenállása, vagyis hogy mennyire nehéz átfújni, függ a cső hosszától, átmérőjétől és a beépített idomok, T-idomok, könyökök, szűkítők, rácsok stb. számától.
Az iránytörések minimalizálásával és a csőátmérő növelésével csökkenthető egy rendszer ellenállása.
A hosszabb csővezeték, a kisebb átmérő, valamint a sok könyök, szűkítő és egyéb légtechnikai elem nagyobb ellenállást eredményez. Ezért a ventilátor kiválasztásakor nem elegendő kizárólag a ventilátor névleges légszállítását figyelembe venni.
Szerelési szempontok
A félmerev alumínium légcsatorna könnyen csatlakoztatható kör keresztmetszetű elemekhez. Szerelése egyszerű, az idomok jól illeszkednek.
A légcsatorna hajlíthatósága megkönnyíti a nyomvonal kialakítását, azonban a túl sok iránytörést kerülni kell. Az iránytörések minimalizálásával csökkenthető a rendszer ellenállása.
A csőátmérőt a csatlakozó ventilátor, páraelszívó, rács, idom és egyéb légtechnikai elem méretéhez kell igazítani. Négyzetes légcsatorna esetén fontos, hogy tudjuk, milyen kör keresztmetszetű csőnek felel meg az adott cső.
A légcsatornákat megfelelően kell rögzíteni, hogy a csővezeték ne mozduljon el, ne törjön meg, és a csatlakozásoknál ne alakuljon ki tömítetlenség. A hajlítási sugár 1 × D, ezért a cső a rendelkezésre álló helyhez igazítható.
Befúvó, elszívó csöveket érdemes szigetelni, ha nem hőszigetelt légtechnika csővel szerelt a rendszerünk és nem szeretnénk, ha a csővezetékben szállított levegő hőmérséklete jelentősen megváltozzon.
Előnyök és korlátok
A félmerev alumínium légcsatorna előnyei
- könnyű szerkezet;
- egyszerű és gyors szerelés;
- könnyű csatlakoztathatóság kör keresztmetszetű elemekhez;
- hajlítható és alaktartó kivitel;
- lakossági és ipari felhasználás;
- jó oldószerállóság;
- PVC-mentes anyag;
- alumínium szín;
- széles méretskála;
- fürdőszobai ventilátorokhoz és páraelszívókhoz is használható.
Használati korlátozások
A félmerev alumínium légcsatorna nem alkalmazható olyan helyen, ahol statikus feltöltődés veszélye áll fenn.
A légcsatornák nem alkalmasak magas savtartalmú vagy bázikus levegő szállítására. Ennek oka, hogy a savas és bázikus közegekkel szembeni ellenállóképesség mérsékelt.
A félmerev alumínium cső nem alkalmazható nyílt tűzhelyek vagy olajtüzelésű kazánok égéstermékének elvezetésére.
A megadott hőmérsékleti, légsebességi és nyomáshatárokat minden esetben figyelembe kell venni. A rövid ideig megengedett 400 °C-os hőmérséklet nem jelenti azt, hogy a légcsatorna tartósan ezen a hőmérsékleten használható.
Összehasonlítás más légtechnikai csövekkel
Flexibilis alumínium cső
A flexibilis aluminium cső nagyon jól használható, ezüst színű cső. Könnyen szerelhető, hajlítható, alaktartó.
Spirálkorcolt acélcső
A spirálkorcolt cső horganyzott acéllemezből készül. A cső merev, nem hajtható, de könnyen szerelhető, alaktartó.
Hang- és hőszigetelt légcsatorna
A hang és hőszigetelt cső flexibilis, nyeklik-nyaklik. Három rétegű a felépítése: acél rugóra tekert fóliából készült belsőcső, hőszigetelés és külső ezüstszínű alu burkolat.
A légcsatornában terjedő hangokat jól tompítja, a levegő hőmérséklete jóval kisebb mértékben változik, mint a nem szigetelt csövekben.
Flexibilis cső központi lakásszellőztetéshez
A központi lakás szellőztető készülékhez csatlakoztatott osztódoboz és a befúvó vagy elszívó pont közötti flexibilis cső átmérője 63 mm, 75 mm vagy 90 mm.
A legkedveltebb átmérő a 75 mm-es.
Gyártók és termékváltozatok
Gyártó: CAIROX, ONIXCOM.
| Termékadat | Érték |
|---|---|
| Cső átmérő | 100, 120, 150, 125, 160, 200, 250, 315, 355, 80 mm |
| Felhasználás | lakossági, ipari |
| Maximális hőmérséklet | 250 °C |
| Hosszúság | 1000, 3000 mm |
| Szín | alumínium |
Egy termékváltozat cikkszáma 2986818. Mérete 250 cm × 10 cm. DIN 4102 szabvány szerint készült, színe és anyaga alumínium.
Az OBI System 100 alumínium flexcső -25 °C és +200 °C között ellenálló a hőmérsékleti viszonyokkal szemben.
Hogyan készül: Légcsatorna-rendszer – A sárga szalag mögött
Gyakori alkalmazások
- fürdőszobai ventilátorok;
- konyhai páraelszívók;
- lakossági szellőztető rendszerek;
- ipari szellőztető rendszerek;
- elszívó légcsatornák;
- befúvó légcsatornák;
- kör keresztmetszetű légtechnikai elemekhez való csatlakozás;
- olyan nyomvonalak, ahol a cső hajlíthatósága előnyt jelent.
A flexibilis alu légcsatorna sohasem hagy bennünket cserben, ha a rendeltetésének megfelelően használjuk.
