A páraelszívó cső kivezetése bonyolult feladat, fontos szabályokat kell figyelembe venni. Ezen előírások betartására a tűzbiztonság, a kielégítő szellőztetés és a hatékonyság érdekében van szükség.
A kivitelezéshez megfelelő szerszámokkal és jártassággal kell rendelkezni, ezért mindenképpen forduljunk szakemberhez. Egy konyhai elszívó berendezés beépítése, beszerelése nem annyira egyszerű mutatvány, mint amennyire egyszerűnek látszik.
Mit jelent a páraelszívó cső szűkítése?
A páraelszívó kivezetésekor megfelelő átmérőjű nyílást és a készülékhez illeszkedő csővezetést kell kialakítani. A kivezető nyílás speciális szisztémával juttatja ki az elhasznált levegőt. Ezért fontos a páraelszívó gyártó álltal előírt átmerőjű nyílás.
A kivezető nyílással rendelkező elszívó egy speciális elvezetéssel vezeti ki a külső környezethez az összegyűjtött levegőt. Fontos, hogy a kivezető nyílás átmérője elég nagy legyen, legalább 120 mm, ne legyen túl hosszú, illetve sok helyen meghajlított.
Amennyiben nincs még kialakítva a nyílás, a páraelszívó cső kivezetésénél fúrni kell egy megfelelő átmérőjű nyílást. Amennyiben nem megfelő az átmérő kitágítják a megfelelő méretre.
A szűkítésnél különösen fontos, hogy a cső keresztmetszete ne legyen kisebb a gyártó által előírtnál. A túl szűk vagy rosszul kialakított csővezetés csökkenti a légszállítást, növeli a zajt, és ronthatja a páraelszívó teljesítményét.
A páraelszívók két fő működési módja
Kivezetett rendszer
Az elszívók lehetnek légkeringető vagy kivezetett rendszerek. Míg a légkeringető rendszer visszavezeti a konyhába a levegőt, addig a kivezetett rendszerek az elhasznált levegőt kifelé vezetik a külső légtérbe.
Légelvezetéses rendszer - A beszívott levegőt egy csövön keresztül kivezetjük a szabadba. Ez a leghatékonyabb megoldás, de szükséges hozzá egy megfelelő szellőzőkivezetés.
A külső térbe kivezetett módszer során a készülék a beszívott párát és szagokat egy csőrendszeren keresztül a szabadba juttatja.
Lehetőleg válasszuk a szabadba való kivezetést, azonban minél hosszabb a cső, annál nagyobb teljesítményű készülékre van szükségünk.
Belső keringetéses rendszer
Belső keringtetéses rendszer - Itt nincs szükség külső kivezetésre, mert a készülék egy szűrőn keresztül tisztítja meg a levegőt, majd visszajuttatja a helyiségbe.
A belső keringetésű modell ezzel szemben egy aktívszenes szűrőn vezeti át a levegőt, majd megtisztítva visszajuttatja a konyhába.
Amennyiben nem lehet az épületen kívülre vezetni a levegőt, használható belső keringetéses üzemmódban. Ebben az esetben az elhasznált levegő áthalad egy aktív szén filteren, amit a zsírszűrő mögé kell felhelyezni.
Ezután az átszűrt levegő a konyha légterébe visszaáramlik. Amennyiben a párásodást is el szeretnénk kerülni akkor páralekötő szűrőt pl. CarbonZeo szűrőt vagy Plazma szűrőt válasszunk.
A filteres típusnál (keringetett üzemmódban) az elszívó nincsen csatlakoztatva kivezető csőhöz, mert a levegőt az aktív (karbon) szénszűrők megtisztítják, és csak ez után engedik vissza a levegőt a légtérbe.
A keringetéses típusoknál a levegő végül egy-két aktív szénnel töltött, kis kazettán halad keresztül. Mivel ezek nyelik el a kellemetlen főzési szagokat, 3-6 hónap, ritkán 1 év alatt telítődnek.
A csővezetés kialakításának legfontosabb szabályai
A kivezetési megoldás annál jobb, minél rövidebb és kanyarmentes, a hatékonyság miatt.
Az elvezetés hosszánál figyelni kell arra, hogy a cső ne legyen túl hosszú, mert a teljesítmény rovására megy. A kivezetés ablakközelben vagy külső falhoz közel legyen.
A hosszú cső fékezi az elszívó hatását, és felerősíti a motor zaját, a kanyarok fokozzák ezt.
A kivezetéshez puha és merev falú csövek egyaránt használhatók. A kivezetéshez csöveket használnak, amelyek lehetnek merev falú, puha falú, zaj és hőszigetelt változatok is.
PVC csövek használata a legkedvezőbb.
Csatornába és kéménybe való bevezetése tilos!
Merev és puha falú csövek
- Merev falú cső: stabilabb kialakítást biztosít, és megfelelően megtervezett útvonalon hatékony légáramlást tesz lehetővé.
- Puha falú cső: rugalmasabban vezethető, de a túlzott hajlítás és a megtörés ronthatja az elszívás hatásfokát.
- Zaj- és hőszigetelt cső: olyan esetekben lehet hasznos, amikor a zajcsökkentés és a hőtechnikai szempontok is fontosak.
A csővezeték kialakításánál törekedni kell a lehető legegyenesebb nyomvonalra. A felesleges kanyarok, szűkületek és hosszú szakaszok növelik az áramlási ellenállást.
Mikor lehet szükség szűkítésre?
Amennyiben nem megfelelő az átmérő, a nyílást kitágítják a megfelelő méretre. A páraelszívó gyártó által előírt átmérőt mindig figyelembe kell venni, mert a kivezető nyílás mérete közvetlenül hat a készülék működésére.
Modernebb házaknál ezeket a nyílásokat előre megtervezik és kifúrják.
A szűkítés csak akkor tekinthető megfelelő megoldásnak, ha az épület adottságai miatt szükséges, és a csővezetés minden más szempontból szabályosan készül el. A túlzott szűkítés azonban a teljesítmény rovására megy.
A páraelszívóknál a szívóteljesítmény köbméter/óra (m3/h) formájában van megadva, és alapból a maximális teljesítményt jelenti szabad kifújásnál.
A kivezető cső hossza, átmérője és kanyarjainak száma miatt a szabad kifújásnál megadott érték a tényleges beépítési helyzetben csökkenhet.
A megfelelő elhelyezés és magasság
A páraelszívó az egyik legfontosabb eleme a konyhának, mégis sokan alábecsülik a jelentőségét. Egy jól elhelyezett készülék hatékonyan távolítja el a főzés során keletkező gőzt, zsíros szennyeződéseket és szagokat.
Ha viszont rossz helyre kerül, akkor alig ér valamit.
Ha a páraelszívó nincs megfelelő helyen, akkor előfordulhat, hogy nem szívja el rendesen a gőzt, és a pára lecsapódik a konyhaszekrényeken, csempéken.
Ennek következtében előbb-utóbb penészesedés és zsíros lerakódások alakulhatnak ki.
Ajánlott távolság a főzőlaptól
Az egyik legfontosabb kérdés, hogy milyen magasságba szereljük fel a páraelszívót. Ha túl alacsonyan van, akkor zavarhat minket főzés közben, és akár meg is égethetjük magunkat. Ha túl magasan, akkor nem tudja rendesen elszívni a gőzt.
| Főzőfelület típusa | Ajánlott távolság |
|---|---|
| Elektromos főzőlap felett | 50-70 cm |
| Gázfőzőlap felett | 65-80 cm |
Ezek az ajánlott távolságok biztosítják, hogy az elszívó hatékonyan működjön, miközben nem akadályoz minket a főzésben.
A legfontosabb ökölszabály: a páraelszívó legyen legalább olyan széles, mint a főzőlap.
A páraelszívó típusai és a kivezetés lehetőségei

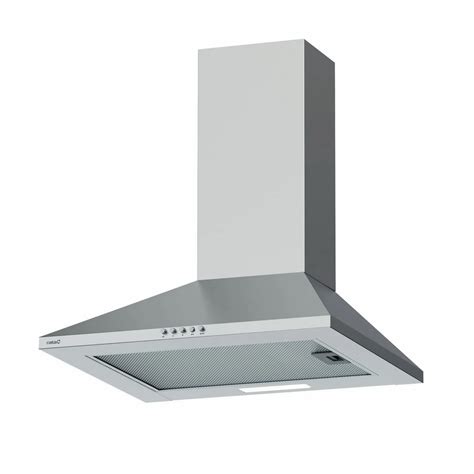

Fali páraelszívó
Ez a leggyakoribb típus, amelyet közvetlenül a főzőlap fölé kell szerelni. Az elhelyezése egyszerű, és többféle méretben kapható.
Fali: Sokféle designban, színben és kivitelezésben kaphatók. A forma mellett a kapacitás szempontjából is nagy a választék, hisz 350 m3/órától egészen 1250 m3/óráig terjed a skála.
Beépíthető és teleszkópos páraelszívó
Ha nincs túl sok helyünk, akkor a beépíthető megoldások lehetnek a legjobbak. Ezek általában a felső szekrények aljába kerülnek, így nem foglalnak külön helyet.
Teleszkópos: Szekrénybe építhető vagy kihúzható páraelszívóknak is nevezik őket, ez az egyik legnépszerűbb terméktípus. Egyszerűen beépíthető a konyhaszekrénybe és éppen ezért abszolút helytakarékos megoldás.
Kürtőbe építhető páraelszívó
Kürtőbe építhető: Ezek a típusok különböző méretű, már meglévő kürtőkbe építhetőek be.
Hagyományos páraelszívó
Hagyományos: Kisebb alapterületű konyhákba ajánlott, helytakarékos, egyszerűbb készülék.
Önálló vagy pultba épített főzőlapok fölé ajánlott, nem szükséges hozzá faliszekrény, hanem önmagában is felszerelhető a falra.
Sziget páraelszívó
Sziget páraelszívók: Ha a főzőfelület nem a fal mentén, hanem egy konyhaszigeten kapott helyet.
Konyhasziget fölé építhető: Elsősorban konyhai főzőszigetek fölé érdemes ilyet telepíteni, de ritkább esetben, ha például a főzőlap ablakkal szemben kerül elhelyezésre akkor is ez a típus lesz számunkra alkalmas, melyet a mennyezetről tudunk lelógatni.
Vannak páraelszívók, melyek mindkét módon kivezethetők légkeringető és kivezetett rendszerrel is. Ilyenek például a sziget páraelszívók.
Pultba építhető páraelszívó
Pultba építhető megoldások: A legmodernebb kategória.
Pultba építhető páraelszívó: Ez a legmodernebb megoldások egyike. Ezek a főzőlap mögött vagy mellett helyezkednek el, és használat közben emelkednek ki a pultból.
A légelvezetés és a helyiség szellőzése
Sokan elfelejtik, hogy egy jól működő páraelszívóhoz megfelelő szellőzés is kell. Ha egy teljesen zárt helyiségben használjuk, akkor a készülék nem tudja megfelelően elszívni a levegőt, mert nincs utánpótlás.
Figyelni kell a helyiség szellőzésének megoldottságára légbeeresztésére, valamint a tűzbiztonságra!
Figyelni kell arra, hogy a levegő-utánpótlás kielégítő legyen.
Ezért érdemes főzés közben egy kis rést hagyni az ajtón vagy az ablakon, hogy biztosítsuk a légáramlást.
Ha a konyhán ablak van akkor legegyszerűbb megoldás az elszívóhoz legközelebbi konyhaablak bukóra nyitása, így a szükséges levegő bejut a lakásba.
Ha viszont belső zárt ablaktalan konyhában szeretnénk megoldani a légutánpótlást, akkor erre a célra készült légbeeresztőket kell alkalmazni.
A légbeeresztők egyszerűen a külső falba épített, a beltérbe nyíló, funkciókkal ellátott csövek.
Nagyobb teljesítményű páraelszívó esetén, akár több is kell a kiszolgálásra.
Páraelszívó passzívházban és hővisszanyerős szellőztetés mellett
A passzív házak a konyhai páraelszívók esetében is új követelményeket támasztanak.
A páraelszívóknak lehetőleg itt is kivezetést kell építeni a falon kívülre.
A megfelelő légtömörség megőrzésének érdekében a megoldás lehet az olyan kivezetés, ami az elszívó beindítása után nyit, majd a kikapcsolással automatikusan zár.
A passzívházban a légtömörség miatt az elszívott levegő mennyiségét valahonnan és elegendően pótolni kell.
A passzívházaknál nem várhatjuk, hogy majd a laza ablakréseken bejut az elegendő légutánpótlás.
Ha mégis kivezetett konyhai elszívóhoz ragaszkodik, akkor számoljon ezekkel a műszaki problémákkal:
- a páraelszívó kivezetése a homlokzaton úgy, hogy az épület légtömörsége megmaradjon
- a páraelszívó bekapcsolásakor jelentkező többlet levegő igény bejuttatása az épületbe
- a többlet levegő igény lehetőleg télen felmelegítve, nyáron lehűtve kerüljön a konyhába
- a páraelszívó által elszívott meleg párás levegő energiatartalmának a visszanyerése
Hőhídmentes kivezető
A levegő kivezetés a NABER Flow Star GTS típusú hőhídmentes kivezetőn juthat ki.
Ez a termék lezár, ha a páraelszívó üzemen kívül van. A zárt állapot biztosítja az épület légtömörségét.
Ha nem használ ilyen speciális kivezetőt, akkor a levegő ellenőrizetlenül áramlik a konyhába be és ki, különösen szél esetén.
Ha ez így van, akkor pedig a hővisszanyerős szellőztető rendszer nem tudja tökéletesen ellátni a feladatát.
Fogalmazhatunk úgy is, hogy e termék használata kötelező, ha Ön hővisszanyerős szellőztetőt és hagyományos, kivezetett konyhai elszívót alkalmaz egyszerre.
A többletlevegő bejuttatásának lehetőségei
Kinyitott konyhaablakon keresztül
Ez azt jelenti, hogy a páraelszívót bekapcsoló háziasszonynak mindig ki kell nyitnia az ablakot.
Ha attól tartunk, hogy ez elfelejtődik, akkor a működtetés automatizálható egy ablaknyitás kapcsolóval.
Ha az ablak nincs nyitva, a páraelszívó nem kapcsolható be.
Külső falba épített, visszacsapó szeleppel ellátott szellőzőn át
A konyha falába építhető egy rövig szellőzőcső, amelybe kintről befelé nyíló visszacsapószelep építhető.
Nem javasoljuk, mert a visszacsapószelep a szélhatás miatt csapkodni fog, és ennnek zaja zavaró.
Külső falba épített, motoros zsaluval ellátott szellőzőn át
Jobb, ha ezt a szellőzőt csatornát egy motoros szelep nyitja és zárja, a páraelszívó működésének megfelelően.
Drága és bonyolult megoldás.
Tűzbiztonsági és kivitelezési előírások
A kivezetés helyének meghatározásánál figyelembe kell venni a tűzvédelmi előírásokat.
Tilos olyan helyre telepíteni, ahol füst vagy gáz esetlegesen bejuthat.
Figyelni kell arra, hogy a kivezetőcső ne érjen gyúlékony anyagokhoz.
Ha meghatároztuk a helyet, fúrni kell egy megfelelő átmérőjű nyílást, mindezt olyan módon, hogy a szigetelőképesség ne csökkenjen.
A berendezések beszerelése, valamint kivezetésének megoldása számos előírásnak kell, hogy megfeleljen, mind a biztonság, mind a hatékonyság érdekében.
Természetesen a szabályokat be kell tartani!
A páraelszívó kivezetésének kivitelezését mindenképpen szakemberrel oldjuk meg.
Csak megfelelő szerszámokkal, szaktudással és tapasztalattal rendelkező szerelőt válasszunk!
Gondoljunk csak bele, a legegyszerűbb elszívó is minimum 8-10 kilogramm súlyú, amit elég fárasztó felfogni a konyhabútorhoz szerelés közben.
Nem is beszélve arról az esetről, ha komolyabb, több 10 kilós elszívó berendezést kell felerősíteni.
Egy sziget páraelszívó 35-50 kilogrammos, de akár 60-70 kg súlyú is lehet.
Sok esetben nem teljesen megszokottan a falra kell felszerelni az elszívót, hanem előfordulhat olyan igény is, hogy egy falra szerelhető elszívót valaki a konyha sarokba srégen, átlósan szeretné a falra felszerelni a frissen burkolt csempéjére.
Ilyenkor egyrészt a helyszínen kell kialakítani azt a tartó szerkezetet, amelyre az elszívó fog kerülni, másrészt speciálisan kell megfúrni a csempéket, ahhoz, hogy ne törjenek el.
A helyzetet csak tovább nehezíti, ha az elszívó leendő helye alatt bent van már a kerámialapos sütő, vagy a gázsütő.
A megfelelő teljesítmény kiszámítása
A szükséges páraelszívó kapacitás nagyban függ konyhánk méretétől és főzési szokásainktól.
A konyha méretéből könnyen tudunk egy irányértéket számítani, mégpedig, ha az alapterületet és a belmagasságot méterben számítva összeszorozzuk egymással, és az így kapott számot felszorozzuk tízzel.
Az így kijött eredmény egy minimum értéknek felel meg, például (3 m x 4,5m x 2,7m) x10 = 364,5.
Az ideális elszívási kapacitás az adott helyiség köbtartalmának 12‑szerese.
A megfelelő teljesítmény kiválasztásához van egy egyszerű számítási módszer:
- Szorozzuk össze a konyha alapterületét a belmagassággal, hogy megkapjuk a helyiség térfogatát.
- Ezt a számot szorozzuk meg 6-tal vagy 12-vel attól függően, hogy milyen hatékonyságot szeretnénk.
6-szoros légcserével a készülék megfelelően elszívja a gőzt egy átlagos konyhában.
12-szeres légcserével erősebb elszívást kapunk, ami akkor javasolt, ha sokat és nagyobb intenzitással főzünk.
Példa számításra
| Számítás | Eredmény |
|---|---|
| 10 × 2,7 = 27 m³ | A konyha légtere |
| 27 × 6 = 162 m³/h | Gyengébb szellőzéshez szükséges teljesítmény |
| 27 × 12 = 324 m³/h | Erősebb szellőzéshez ajánlott teljesítmény |
Tehát egy legalább 300-350 m³/h teljesítményű páraelszívó jó választás lehet egy ekkora helyiségbe.
A páraelszívó-készülékek kiválasztásánál - amennyiben már megvan az alaptípus: fali, sziget, sarok - a következő feladat a megfelelő szívóteljesítmény kiválasztása.
A készülék légszállítási teljesítményének igazodni kell az egy légtérnek tekintett helyiség méretéhez.
Ha amerikai konyháról van szó, akkor a készülék légszállítását az egybe nyitott helyiségek légterének összértékével kell számolni.
Általában célszerűbb jóval nagyobb teljesítményű darabot választani mint kellene.
Az erősebb kisebb fokozaton is akkora teljesítményt ad, mint egy gyengébb készülék a legmagasabbra állítva.
Ennek előnye, hogy az alacsony fokozaton lassabban, így jóval csendesebben jár az elszívó motor.
A szűrők tisztítása és cseréje
Az általánosan használt, akár több rétegű fémszűrők jól átengedik a légáramlást, közben hatékonyan felfogják a lebegő apró zsírcseppeket.
Idővel a szennyeződéssel arányosan csökken az átáramló levegő mennyisége, a készülék teljesítménye is kevesebb lesz, tehát tisztítani kell.
Ügyeljünk a szűrő rendszeres tisztítására! Ha zsíros marad, akkor csökken a hatékonyság és nő a zajszint.
A keringetéses rendszerben használt aktívszén-szűrőt időközönként cserélni kell.
Zajcsökkentés és külső motor
A páraelszívó az egyik leghangosabb készülék a konyhában, ezért a zajszint kritikus szempont - különösen amerikai konyhás nappalik esetén.
Ráadásul egy rosszul felszerelt elszívó túl hangos lehet, vagy egyszerűen nem tudja hatékonyan eltávolítani a kellemetlen szagokat.
Szakértői tipp: A zajszintet nagyban befolyásolja a szakszerű beépítés.
Az általában eléggé zajos konyhai páraelszívók helyett a legjobb megoldás a külső motoros készülékek beépítése.
Külső motorral, csak az eleve arra célra gyártott készülékek szerelhetők.
Előnye, hogy a készülék nagyon halk üzemmódú, csak a levegő áramlását lehet hallani, magát a motorhangot nem.
A motort kábel köti össze az elszívó ernyőn lévő vezérlő panellel.
Hasznos funkciók és kényelmi megoldások
A modern konyhatechnika csúcsa a Hob2Hood funkció, ahol a főzőlap és a páraelszívó összekapcsolódik.
Vannak gyártók, amelyek nem elégednek meg a jóval, hanem a kiválóra törekednek.
A NEFF legjobb extra funkció között van például az Ambient Light, ami fénytompítással teszi kellemesebbé és személyre szabhatóvá a konyhai világítást.
Az Efficient Drive a hihetetlen csendességért és energiatakarékosságért felel, melyet az új motortechnológia tesz lehetővé.
Az AdaptTech funkciónak köszönhetően egy speciális érzékelő detektálja a levegőben lévő piszok, gőz, gáz, illetve pára jelenlétét, és ha ez meghaladja az általunk előre beállított szintet, magától bekapcsol a készülék, a szükséges mértékre növelve a teljesítményt.
A LED vagy Halogén világítás felettébb gazdaságos és szemet pihentető megoldása a konyhai világításnak, melybe a páraelszívó is szerepet játszik.
A páraelszívó kiválasztásának gyakorlati szempontjai
Az ideális páraelszívó kiválasztásánál a főzési szokások és a konyha mérete mellett a lakás adottságait is figyelembe kell venni.
Mindenképpen gondolja végig, hogy ki tudja-e vezetni a páraelszívót, vagy csak keringtetéses rendszert tud beépíteni, és így válasszon magának megfelelőt.
A páraelszívó külső megjelenésén és elhelyezésén túl van még egy fontos kérdés, amiben döntést kell hoznunk.
Ez nem más, mint az üzemmód.
A szükséges kapacitást befolyásolja a konyha mérete, a főzés gyakorisága, az ételek jellege, a helyiség elrendezése, a kivezető cső hossza és a csővezeték kanyarjainak száma.
A páraelszívó-készülékek kiválasztásánál ezért nem elegendő kizárólag a katalógusban szereplő légszállítási értéket figyelembe venni.
Ha szeretnénk, hogy konyhánk hosszú távon megőrizze eredeti állapotát, hogy a falak ne penészesedjenek, hogy a főzés-sütés közben termelődő rengeteg gőz és pára ne tegye tönkre bútorainkat, a legjobb választás egy megfelelő páraelszívó.
A modern készülékek nemcsak hatékonyak és csendesek, de akár a konyhánk ékévé is válhatnak.
Mikor érdemes szakemberhez fordulni?
A páraelszívó cső kivezetésének kivitelezését mindenképpen szakemberrel oldjuk meg.
A kivitelezéshez megfelelő szerszámokkal és jártassággal kell rendelkezni, ezért mindenképpen forduljunk szakemberhez.
Csak megfelelő szerszámokkal, szaktudással és tapasztalattal rendelkező szerelőt válasszunk!
Konyhai elszívó szerelés közben mindig cérnakesztyűt húzunk és odafigyelünk a meglévő berendezések épségére, tisztaságára.
A keletkezett szemetet, pedig eltakarítunk magunk után.
