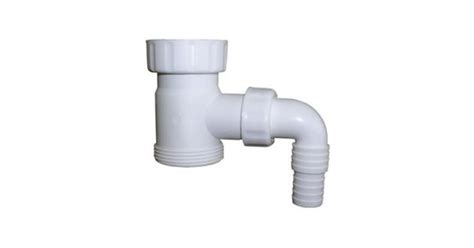

Kettős mosogatógép-csatlakozó: hogyan működik és hogyan kell bekötni?

A kettős mosogatógép-csatlakozó olyan szifon- vagy lefolyócsatlakozás, amelyhez két készülék, például mosogatógép és mosógép kifolyócsöve is csatlakoztatható. Ez különösen akkor praktikus, ha a konyhában egymás mellett működik a mosógép és a mosogatógép, és mindkét berendezés szennyvizét ugyanazon mosogató szifonján keresztül kell elvezetni.

A mai modern konyhákban jól megfér egymás mellett a mosógép, és a mosogató gép is, természetesen akkor, ha a feltételek ennek megfelelően vannak kialakítva (áram, víz, csatorna). Ilyenkor az elvezető csövet csatlakoztathatjuk, az erre alkalmas mosogató szifonjához is. A kivezetés legtöbb esetben egy mosogató szifon, amelynek rendelkeznie kell egy mosogatógép csatlakozóval.

Mi a kettős mosogatógép-csatlakozó feladata?

A szifon szerepe a csatornából visszaáramló bűz elzárása, illetve nagyobb szennyeződések felfogása, mely által elkerülhetjük a csatornában bekövetkező komolyabb dugulást. Ezért fontos a szakszerű szifon bekötése.

A szifonokban található egy vízgyűjtő hajlat, így az elfolyó víz összegyűlik, ennek a víznek lesz bűzelzáró szerepe. Általában minden vízre csatlakoztatott eszközünket szifonnal szokás beépíteni, a mosogató, mosogatógép, kád és zuhanyzó is rendelkezik a megfelelően kialakított bűzelzáró szifonnal.

A kettős csatlakozó ezt az alapelvet egészíti ki azzal, hogy egyetlen mosogató-szifonhoz két külön kifolyóág kapcsolható. Az egyik ág a mosogatógép, a másik pedig a mosógép szennyvizét fogadhatja, feltéve, hogy a szifon kialakítása erre alkalmas, és a csatlakozások megfelelően rögzítve vannak.

A mosogatógép működéséhez szükséges csatlakozások

A mosogatógép vízre, lefolyóra és áramra csatlakozik - ezek pontos bekötése nemcsak a működéshez, hanem a garancia megőrzéséhez is fontos.

Vízbekötés

A mosogatógép vizet vételez a mosogatáshoz. Nálunk a hideg vizes gép a jellemző. A mosogatógép gyártók tartozékként adják a vízbevezető tömlőt. Ennek a hossza általában 100-160 cm közé esik. Tehát a víz forrása ennél nem lehet messzebb, vagy vízvezeték szerelőre, tömlő hosszabbításra lesz szüksége.

A tömlő egyik vége szinte minden esetben integrálva van a gépbe, a másik végét pedig a befolyó vízkiállásra kell csatlakoztatni. A vízkiállás befolyó vezetékre egyszerűen feltekerhető a bevezető tömlő egy menettel ellátott hollanderrel, amelyben van egy gumi tömítés is a csepegés megelőzés érdekében.

A mosogatógéphez vízbekötő és vízelvezető cső is tartozik. A vízelvezetőcső külső átmérője általában 20 mm, míg a vízbekötőé 15 mm. A kisebb átmérőjű, menetes szeleppel, illetve sarokszeleppel felszerelt cső tehát a befolyócső. A nagyobb átmérőjű cső a vízelvezető cső.

Szennyvízelvezetés

A szennyvizet elvezető tömlő is kétoldalú, és adott hosszúságú. A gyártók különböző méretben adják tartozékként a mosogatógépekhez. Ezek 1m-2m közötti méretben mozognak.

A szennyvizet elvezető tömlő kétoldalú és fix hosszúságú. A gyártók több méretben adnak tartozékként belőle, amik többsége 1-2 méter. Éppen ezért kell a berendezést úgy elhelyezni a konyhában, hogy a kivezetés és a tömlő összekötése ne okozzon problémát.

A kivezetés általában egy mosogató szifon, amihez egy mosogatógép csatlakozót kell hozzátenni, majd ehhez jön a kifolyó tömlő, a csőcsatlakozó, valamint a bilincs.

Fontos, hogy megnézze, a szifon a mosogatógép csatlakozásnál ki van-e lyukasztva, tehát a víz át tud-e áramolni rajta.

Elektromos csatlakozás

Igen, ha van külön konnektor a mosogatógépnek. Fontos, hogy ne használjon hosszabbítót vagy elosztót, mert a gép működés közben nagyobb áramfelvételt igényelhet.

A hálózati kábel hossza változó. 100-175 cm között szokott mozogni. A termék adatlapja legtöbbször tartalmazza ezt az információt.

Hogyan működik a kettős szifoncsatlakozás?

A mosogató szifonjának egyik vagy mindkét oldalán külön csatlakozócsonk lehet kialakítva. Ezekre kerülnek rá a készülékek kifolyócsövei. A mosogatógép szivattyúja a program megfelelő szakaszában a szennyvizet a kifolyótömlőn keresztül a szifon csatlakozójába továbbítja.

A mosógép szifon biztonságosan elvezeti a mosógép által kiszivattyúzott szennyezett vizet a lefolyórendszerbe, miközben megakadályozza a kellemetlen csatornaszagok és gőzök visszaáramlását.

A benne található bűzelzáró elem vízürítéskor megnyitja a kifolyás útját, majd a program befejezése után visszaáll nyugalmi helyzetbe. A mosógép szifon működését általában egy belső gumigolyó vagy más bűzelzáró elem biztosítja. Amikor a mosógép szivattyúja kiengedi a vizet, a kialakuló nyomás elmozdítja ezt az elemet, így a szennyvíz a lefolyóba juthat.

A kettős mosogatógép-csatlakozónál mindkét kifolyócsőnek külön, stabil csatlakozással kell rendelkeznie. A csatlakozást stabilan kell rögzíteni, hogy szivattyúzás közben a tömlő ne mozduljon el és ne szivárogjon.

A kettős csatlakozó helyes bekötésének lépései

1. Elsőként ellenőrizze, hogy a mosogató alatt található szifon rendelkezik-e két készülék fogadására alkalmas csatlakozással.

2. Mindig ellenőrizzük le, hogy a szifon a mosogatógép csatlakozásánál ki lett-e lyukasztva, tehát nem akadályozza a víz áramlását.

3. Ha a csatlakozócsonk zárt, a rajta található lezáró részt a gyártó útmutatója szerint el kell távolítani.

4. A mosogatógép kifolyócsövét húzza rá a megfelelő csonkra.

5. Amennyiben a mosógép is ugyanarra a szifonra csatlakozik, a másik kifolyócsövet a második csonkra kell ráhúzni.

6. A kifolyócsöveket bilinccsel kell rögzíteni.

7. A tömlők ne legyenek megtörve, túl hosszú hurokban vezetve vagy lefelé lógó, megtámasztatlan szakaszban.

8. A vízbevezető tömlőt a megfelelő hidegvíz-kiállásra kell csatlakoztatni.

9. A gépet külön konnektorba kell csatlakoztatni.

10. A készülék beállítása után rövid, üres programmal ellenőrizze a működést és a tömítettséget.

Miért fontos a kifolyócsövek megfelelő rögzítése?

A kifolyócsövekben működés közben víz áramlik, ezért a csatlakozási pontokra terhelés kerül. Ha a tömlő nincs bilinccsel rögzítve, elmozdulhat vagy lecsúszhat a csonkról.

A flexibilis bekötőcső hosszából nem vágnak le és egy plusz hurkot képez a szifon alatt, holott benne van a leírásban, hogyan kellene csinálni. Ennek következményeként egyrészt „Dupla szifonhatás” alakul ki, ami miatt nem folyik le normálisan a víz illetve a bordás csőfalon megtapad a zsír, ami duguláshoz vezet.

Ha a cső hosszú és megtört, a kifolyóvíz nehezebben távozik, a szivattyúzás hangosabbá válhat, és a szifonban vagy a tömlőben szennyeződés halmozódhat fel.

A csatlakozás stabilan rögzítendő, mert a mosogatógép kifolyóvizének nyomása és a tömlő mozgása szivárgást okozhat. Egy meglazult cső akár a konyhaszekrénybe vagy a padlóra is engedheti a szennyvizet.

A mosogató szifon és a kettős csatlakozó kialakítása

A mosogatószifon nem túl bonyolult találmánymondhatnánk azt is, ˝Aki egyet látott látta mindet˝. Ez valóban így van a hagyományos szifonoknál viszont az IKEA Lillviken szifon bekötése teljesen eltér ettől.

A Lillviken szifon felépítését tekintve egy csőszifon, amit mosogatógép csatlakozással és tisztító nyílással láttak el.

Egy 1 medencés mosogatóhoz tartozó szifon főbb részei:

• Lefolyó szűrő a szifonnal és a tisztító nyílással

• Túlfolyó elem

• Flexibilis bekötőcső

• Fali csatlakozó elem 40-50 mm + tömítőgyűrű

Kettős csatlakozás esetén az a fontos, hogy a mosogatógép-csonk mellett a mosógép számára is legyen külön, megfelelően kialakított csatlakozó. Nem elegendő két tömlőt egyszerűen ugyanarra az egyetlen csonkra ráhúzni, mert ez nem biztosít stabil és tömített bekötést.

IKEA Lillviken szifon esetén fontos szerelési szempontok

A gyakori alap szerelési probléma az, hogy a flexibilis bekötőcső hosszából nem vágnak le és egy plusz hurkot képez a szifon alatt. A helyesen bekötött IKEA szifon a méretre vágott bekötő csővel készül.

A túlfolyó elemet szereljük fel a medence hátuljára majd az alsó belógó részt a medence lefolyó nyílásának pereménél jelöljük meg.

A túlfolyó csövet vágjuk le a jelölésnél. (egy éles késsel is levágható)

A lefolyó csészén törjük ki a túlfolyó nyílását egy kis csavarhúzóval és kalapáccsal, majd a kieső darabot távolítsuk el. (2 medencés lefolyó esetén csak az egyik csészét törjük ki)

A szifonba helyezzük be a sárga zárófedelet az ábra szerint és forgassuk jobbra amig bepattan a helyére. A fekete tömitő gyűrűt ellenőrizzük, hogy megfelelően rajta van a sárga zárófedélen.

Ha mosogatógép is van, vágjuk le a csatlakozó rész tetejét majd beépítés után bilinccsel rögzítsük a kifolyócsövet.

A lefolyó szűrőt alatta a fehér tömítő gyűrűvel helyezzük a tálcába, majd a szifont az alsó csészére pattintjuk, ezután a mellékelt kis sárga kulccsal és csavarral stabilan rögzítjük.

Figyeljünk arra, hogy a csavar meghúzása előtt a szifon részt a szekrény hátulja felé pozícionáljuk, amennyire lehet közel a lefolyó fali kiálláshoz. A túlfolyó cső mindig a szifon irányába lejtsen.

A flexibilis bekötőcsövet a kívánt mértre vágjuk, hogy minél rövidebb úton csatlakozzon a falba.

A falban lévő csatlakozó 40 vagy 50 mm átmérőjű lehet, 50 mm cső esetén a szifon fali csatlakozó eleméről az első szűkebb részt le kell vágni de nem tőben, hanem az 50mm-es résztől kb. 10mm-el előrébb.

A méretre vágott bekötőcső végére fel kell húzni a mellékelt fekete gumigyűrűt úgy, hogy a 8. borda mögé üljön be körben.

A lefolyóba dugjuk be a záródugót, majd töltsük fel a medencét a túlfolyó részig vízzel. Végül húzzuk ki a dugót és ellenőrizzük, nem e szivárog.

Mosógép és mosogatógép közös szifonra kötése

Megfelelő kialakítás esetén a mosógép a konyhai mosogatószifon erre szolgáló csatlakozójára is beköthető, ami helyhiány esetén lehet praktikus megoldás.

A mosógép leeresztőcsöve külön falon kívüli vagy falba épített mosógép szifonhoz csatlakoztatható. A konyhai mosogatószifon alkalmazása akkor megfelelő, ha külön csatlakozócsonk áll rendelkezésre, a szifon kapacitása megfelelő, és mindkét tömlő biztonságosan rögzíthető.

A mosógép kifolyócsövének a végét rákötjük a szifon könyökénél található menetes végére. A mosógépszifonok általában derékszögűek, és a falra csatlakoztatható végük egy takarólappal van ellátva. Egyszerűen rá kell tekerni a fali kiállásra, majd bilincscsel megerősíteni.

A mosógép szifon árakat tekintve 1.000 Ft-tól akár több 10.000 Ft is lehet (speciális), de nekünk általános felhasználóknak a forgalomban kapható olcsóbb kategória is tökéletes, mert ezek is megfelelnek az előírásoknak. Ellen állnak a mosószereknek, és a forró víznek egészen 95°C -ig.

Falon kívüli és falba épített szifon

Falon kívüli szifon

A falon kívüli mosógép szifon könnyebben hozzáférhető, ezért általában egyszerűbben ellenőrizhető, szétszerelhető és tisztítható, ugyanakkor több helyet foglal a mosógép mögött.

A falon kívüli típus a kettős csatlakozás ellenőrzése szempontjából is praktikusabb lehet, mivel a tömlők, a bilincsek és a csatlakozócsonkok könnyebben megtekinthetők.

Falba épített szifon

A belső, azaz falba épített bűzelzáró szifon igen szerencsés megoldás. Ez a megoldás a mosógép szerelése során különösen esztétikus.

A falba épített szifon esztétikusabb és kisebb a látható helyigénye, de csak akkor tisztítható könnyen, ha a szerelőnyílás és a tisztítófedél hozzáférhető marad.

Ha a falba építhető típust választjuk, akkor a tisztítónyílást nem szabad befalazni, leburkolni.

Ha a tisztítónyílás hozzáférhető, akkor a falba szerelt vízzáró szifon is biztonságosan és funkcionálisan használható. Azonban, ha nem ügyelünk erre, akkor a rendszeres tisztítás hiányában hamar következik majd be dugulás, a szifonhoz pedig csak a burkolat megbontásával lehet hozzáférni.

A mosogatógép elhelyezése és méretei

Amennyiben már meghozta a döntést, hogy vásárol egy mosogatógépet, el kell döntenie, hogy hova fogja tenni.

Mindenekelőtt azt kell megnézni, hogy a méretei alapján elfér-e a háztartási gép az adott helyen.

A Magyarországon forgalmazott mosogatógépek általában 60 cm szélesek, vagy a keskeny mosogatógépek 45 cm szélesek. A mélységük 60 cm és a magasságuk 85 cm körül mozog.

A hazánkban forgalmazott berendezések többsége 60 cm széles, de vannak keskenyebb modellek, amelyek kisebb konyhákban lehetnek hasznosak. A mélységük szintén 60 cm, míg a magasságuk nagyjából 85 cm.

Az onlineMárkaboltok szabadon álló mosogatógépei esetében talán egy kicsit könnyebb dolgunk van, hiszen itt a berendezést szimplán a helyére kell tenni. A beépített típusoknál ugye még ezzel is idő megy el, hozzá nem értőként pedig a folyamat nem annyira egyszerű.

Beépíthető mosogatógép másképp van bekötve, mint a szabadonálló? Alapvetően nem, de a beépíthető gépet a bútorzatba kell rögzíteni, és a bútorlapot is fel kell szerelni rá. Ez több munkát és pontos illesztést igényel.

Szintezés és első indítás

A mosogatógép megfelelő működéséhez elengedhetetlen, hogy vízszintesen álljon. Használjon vízmértéket a pontos beállításhoz, és szükség esetén állítsa be a készülék lábait. A lábaik általában tekeréssel állítható magasságúak.

A csatlakoztatás előtt és után ellenőrizze, hogy a gép nem feszíti-e a víz- vagy kifolyócsövet, és hogy a készülék mozgatásakor a tömlők nem törnek-e meg.

Első indítás: A bekötés után futtasson le egy rövid programot üresen, hogy ellenőrizze a rendszer megfelelő működését és a csatlakozások tömítettségét.

Aquastop és biztonságos vízbekötés

Az aquastop egy biztonsági rendszer, ami szivárgás esetén automatikusan elzárja a víz útját.

Az aquastop nem helyettesíti a szakszerű bekötést. A menetes csatlakozást megfelelően kell felhelyezni, a gumitömítésnek a helyén kell lennie, a tömlőt pedig úgy kell elvezetni, hogy ne törjön meg és ne feszüljön.

Gyakori hibák a kettős csatlakozásnál

• A szifon mosogatógép-csatlakozója nincs kiütve vagy átjárhatóvá téve.

• Két tömlőt egyetlen csonkra próbálnak ráerőltetni.

• A kifolyócsövet nem rögzítik bilinccsel.

• A tömlő túl hosszú hurkot képez a szifon alatt.

• A tömlő megtörik a gép mögött vagy a szekrényben.

• A falba épített szifon tisztítónyílását leburkolják.

• A mosogatógép hosszabbítóra vagy elosztóra kerül.

• A készülék nincs vízszintesen beállítva.

• A csatlakozásokat próbaüzem nélkül használják rendszeresen.

Gyakori hiba, hogy a szifonhoz vezető flexibilis cső túl hosszú marad, és egy plusz hurkot képez. Ennek következménye lehet a „Dupla szifonhatás”, amely miatt nem folyik le normálisan a víz, továbbá a bordás csőfalon megtapadhat a zsír, ami duguláshoz vezet.

Dugulás, szivárgás és visszatorlódás jelei

A mosógép szifon dugulására utalhat, ha a gép nem tudja megfelelően kiszivattyúzni a vizet, hibajelzéssel leáll, szokatlanul zajosan ürít, vagy víz jelenik meg a mosógép környezetében.

Előfordulhat az is, hogy a víz lassan folyik le, visszatorlódik, illetve kellemetlen csatornaszag érezhető.

A mosógép szifonban és a hozzá kapcsolódó lefolyócsőben ruhaszösz, mosószermaradvány, kisebb szövetdarab és más, a mosás során leváló szennyeződés halmozódhat fel.

A mosógép szivattyúszűrőjében aprópénz, gomb, csavar, gémkapocs vagy más idegen tárgy is megakadhat. Hasonló szennyeződések a mosogatógép kifolyórendszerében is problémát okozhatnak.

Ellenőrzés és tisztítás

Az ellenőrzés előtt áramtalanítani kell a mosógépet, és célszerű elzárni a vízcsatlakozás szelepét.

Ezután kitisztítható a gép alsó részén található szivattyúszűrő, valamint ellenőrizhető, hogy a leeresztőcső nincs-e megtörve.

A mosógép alján található szervíz ajtót nyissa ki, óvatosan csavarja le a szivattyú fedelét, és takarítsa ki a belsejét! Néha meglepő dolgok kerülhetnek elő (apró pénz, gomb, csavar, gémkapocs, ruhaszösz…stb).

A cső a szifonról leválasztható, majd a végét kádba vagy zuhanytálcába helyezve elindítható egy szivattyúzási program.

A mosógép szifon sok esetben bontás nélkül tisztítható, ha a tisztítónyílás, a kupak vagy a csatlakozás megfelelően hozzáférhető. Ez különösen a falon kívüli típusoknál egyszerűbb.

A falba épített mosógép szifon tisztítása is megoldható lehet, amennyiben a burkolás során elegendő helyet hagytak a szereléshez.

A mosógép szifon dugulásának kockázata rendszeres karbantartással csökkenthető. Érdemes időnként kitisztítani a mosógép szivattyúszűrőjét, ellenőrizni a leeresztőcső állapotát, valamint eltávolítani a zsebekben maradt apró tárgyakat mosás előtt.

Fontos, hogy a cső ne törjön meg, a csatlakozás stabil legyen, és a falba épített szifon tisztítónyílása hozzáférhető maradjon.

Mikor indokolt szakember segítsége?

Be kell-e szakember a mosogatógép bekötéséhez? Igen, erősen ajánlott!

Elméletileg igen, de nem javasolt. Egyrészt a rossz bekötés károkat okozhat (pl. eláztatja a konyhát), másrészt a legtöbb gyártó előírja, hogy szakember végezze el - különben elveszik a garancia.

Szakember segítsége indokolt, ha a szivattyúszűrő és a leeresztőcső ellenőrzése után sem távozik megfelelően a víz, a dugulás rendszeresen visszatér, vagy a falba épített szifon nem hozzáférhető.

Szivárgás, visszatorlódás és tartós csatornaszag esetén sem célszerű tovább használni a mosógépet a hiba feltárása nélkül.

A mosogatógép bekötésénél különösen fontos a vízcsatlakozás, a kettős szifoncsatlakozó, a kifolyótömlők rögzítése és az elektromos csatlakozás szakszerű kialakítása.

A garancia és a bekötés kapcsolata

Sajnos sok vásárló elköveti azt a hibát, hogy nem tartja szem előtt a vásárolt készülék garanciális idő hosszát. Ez később problémákat okozhat, ha szükség van a háztartási gép javítására vagy cseréjére, és nem rendelkezik érvényes jótállási védelemmel.

A pontos bekötés nemcsak a működéshez, hanem a garancia megőrzéséhez is fontos.

Érdemes a készülék használati útmutatóját és a gyártó bekötési előírásait követni, különösen akkor, ha a mosógép és a mosogatógép ugyanarra a szifonrendszerre csatlakozik.
