Az indukciós hevítés érintésmentes fűtési módszer, amely elektromosságot és mágnesességet használ a vezetőképes anyagok, különösen a fémek melegítésére. A technológia működésének megértéséhez először az egyenáram, a váltakozó áram és az elektromágneses indukció kapcsolatát kell áttekinteni.
Az elektromosság az a láthatatlan erő, amely világunkat mozgatja. Alapvetően két fő típus létezik: egyenáram és váltakozó áram. Az elektromos áramot létrehozó eszközöket áramforrásnak nevezzük. Az elemek, akkumulátorok kémiai folyamatok során szolgáltatják az elektromos áramot. A generátorok, dinamók a mozgási energiát, a napelemek a fény energiáját alakítják elektromos energiává.
Mi az egyenáram?
Egyenáramnak tekintjük a negatív töltés hordozók vagyis az elektronok egy irányú rendezett mozgását. Ez azt jelenti, hogy az elektromos töltések mindig ugyanabban az irányban végeznek haladó mozgást a vezető anyagban, pl. egy fémben.
Az egyenáram az elektromos áram olyan formája, amelyben az elektronok a forrástól a fogyasztóig mindig ugyanabban az irányban áramlanak. Képzeljünk el egy vízvezetéket: Egyenáram esetén a víz (az elektronok) egyszerre csak egy irányban áramlik a csövön keresztül. Az elektromos feszültség állandó marad, vagy csak jelentéktelen mértékben változik.
Az egyenáram legfőbb jellemzője, hogy az áram iránya állandó, és nincs neki ismétlődő irányváltozása. Ennek eredményeként az egyenáram folyamatos és stabil energiaforrás, amelyet könnyen vezérelhetünk és szabályozhatunk. Ezt az áramtípust akkumulátorban lehet tárolni vagy például napelemmel lehet előállítani.
Az egyenáramú áramforrás állandó feszültséget biztosít, szemben a váltakozó árammal, amely oszcilláló feszültséget szolgáltat. Minden típusú akkumulátor egyenáramú, például alkáli, lítium, ólomsavas és mások. A „VDC” a Volts DC rövidítése. Az egyenáram általában egyenáramú tápegységről származik.
Az egyenáram és a váltakozó áram különbsége
Az egyenáram és a váltóáram közötti legfőbb különbség az, hogy az áramkörben lévő fémes vezető anyagban a töltések pontosabban az elektronok mindig azonos irányban, míg a váltóáramnál ismétlődően (periodikusan) irányt váltogatva végeznek haladó mozgást.
Az egyenáram (DC, Direct Current) állandó irányban mozog, a váltóáram (AC, Alternating Current) pedig az irányát periodikusan felcseréli. A váltakozó áram periodikusan változtatja az áramlás irányát. Európában másodpercenként 50-szer, Észak-Amerikában másodpercenként 60-szor teszi ezt meg.
A feszültség és az áram hullámokban pulzál. A váltóáram alkalmas arra, hogy az elektromos energiát nagy távolságra elszállítsuk annak kis ellenállása miatt. A váltakozó áramot egyenirányító eszköz segítségével könnyen egyenárammá lehet alakítani.
Nikola Tesla és George Westinghouse a váltakozó áramot részesítették előnyben, mivel annak feszültségét hatékonyan lehet átalakítani. A nagy feszültségek lehetővé teszik a nagy távolságokra történő alacsony veszteségű átvitelt, míg az alacsony feszültségek biztonságosak a fogyasztók számára.
| Áramtípus | Fő jellemző | Jellemző alkalmazás |
|---|---|---|
| Egyenáram | Az elektronok mindig ugyanabban az irányban áramlanak. | Akkumulátorok, elektronikai eszközök, járművek és napelemes rendszerek. |
| Váltakozó áram | Az áramlás iránya periodikusan változik. | Háztartási és ipari elektromos hálózatok, indukciós tápellátás. |
| Nagyfeszültségű egyenáram | Nagy mennyiségű energia továbbítása nagy távolságokra. | HVDC-vezetékek, víz alatti és távoli energiaátviteli rendszerek. |
Az indukciós hevítés alapelve
Indukciós fűtés egy érintésmentes fűtési módszer, amely váltakozó elektromágneses mezőt használ az elektromos melegítéshez vezetőképes anyagok, különösen fémek, mint például acél, rozsdamentes acél, réz, sárgaréz, alumínium és öntöttvas.
A lángfűtéssel, az ellenállásos kemencével vagy a forró levegős fűtéssel ellentétben az indukciós fűtés nem a hőforrással való közvetlen érintkezésen alapul. Ehelyett a hő magában a munkadarabban keletkezik elektromágneses indukció révén.
Indukciós fűtés az elektromosan vezető tárgy (általában egy fém) elektromágneses indukcióval történő fűtésének folyamata, ahol a fémben az örvényáramok (más néven Foucault áramok) keletkeznek, és az ellenállás a fém Joule fűtéséhez vezet.
Az indukciós fűtés elektromosságot és mágnesességet használ a fém hőtermeléséhez. Az indukciós melegítés egy gyors, tiszta, nem szennyező melegítési forma, amely fémek melegítésére vagy a vezető anyag tulajdonságainak megváltoztatására használható.
Az elektromágneses indukció és az indukciós tekercs
Az elektromágneses indukció törvényeit először Michael Faraday angol fizikus és kémikus fektette le 1831-ben.
Az elektromos áramnak mágneses hatása van, ami azt jelenti, hogy egy áramjárta fémtekercs mágneses mezőt hoz létre. Ha egy réztekercset mágneses mezőben mozgatunk, a végpontjai között feszültség jön létre, zárt áramkör esetében indukált áramot hoz létre a feszültség, ami az elektromágneses indukció.
Ha egy fémtekercs belsejébe egy mágnesrudat helyezünk és azt mozgatni kezdjük azzal folyamatos változó mágneses mezőt hozunk létre, ami elektromos áramot hoz létre a tekercsben. A mágneses mező változása előidézhető a mágnesrúd vagy a tekercs mozgatásával is, emellett a tekercsben lévő áramkör ki és bekapcsolásával vagy az áramerősség változtatásával.
Heinrich Lenz német fizikus törvénye alapján a tekercs végpontjai közötti indukált feszültség és áramerősség arányos a mágneses mező változásának intenzitásával.
An Indukciós fűtés (bármely folyamat esetében) egy indukciós tekercsből (vagy elektromágnesből) áll, amelyen keresztül nagyfrekvenciás váltakozó áramot (AC) vezetnek át.
Az indukciós fűtőberendezés a hagyományos elektromosságot elektromos árammá alakítja. középfrekvenciás, nagyfrekvenciás vagy ultranagyfrekvenciás váltakozó áram.
Ez az áram egy speciálisan tervezett réz indukciós tekercsen folyik keresztül. Magának a tekercsnek nem kell hozzáérnie a fém munkadarabhoz.
Amikor váltakozó áram folyik át a réztekercsen, gyorsan változó mágneses mezőt hoz létre a tekercs körül. A mágneses mező iránya másodpercenként ezerszer, sőt százezerszer is változik, a frekvenciától függően.
Örvényáramok és hőtermelés
Amikor egy fém munkadarabot helyeznek a tekercs belsejébe vagy annak közelébe, a váltakozó mágneses mező áthalad a fémen. Ez a mágneses mező keringő elektromos áramokat indukál a fém belsejében. Ezeket az áramokat örvényáramoknak nevezzük.
Mivel a fém elektromos ellenállással rendelkezik, az örvényáramok hőt termelnek a munkadarab belsejében. Ez az indukciós fűtés fő fűtési mechanizmusa.
A hőtermelés akkor növekszik, ha az indukált áram és az anyag ellenállása növekszik. A forgóáram (indukált, áram, örvényáram) a munkadarabban (vezetőképes anyag) keletkezik, a hőt áramlóáramként állítják elő az anyag ellenállása ellen folyik.
Ha a munkadarabhoz illesztett induktorban jól megválasztott frekvenciájú és erősségű áram folyik, akkor a közelében lévő munkadarabban folyó váltakozó áram a munkadarabot felhevíti.
A felmelegedés mértéke a nem ferromágneses anyagok esetén az áram által átjárt részek fajlagos vezetőképességétől és az áram által átjárt keresztmetszettől függ.
Az egyenáram szerepe az indukciós hevítésben
Az indukciós hevítés munkadarabját közvetlenül nem az egyenáram melegíti fel. Az egyenáram az indukciós tápforrás bemenetén jelenhet meg, míg a hevítőtekercsen középfrekvenciás, nagyfrekvenciás vagy ultranagyfrekvenciás váltakozó áram folyik.
Az indukciós hevítés bizonyos technológiai alkalmazásainál célszerű, vagy elkerülhetetlen a váltakozóáramú hálózatról vett villamos energia átalakítás nagyobb frekvenciájúvá. Ezt a feladatot újabban egyre inkább félvezetős tápforrásokkal oldják meg.
Az indukciós tápegység a bemeneti villamos energiát olyan árammá alakítja, amely megfelelő frekvenciát és teljesítményt biztosít az induktor számára. A bemeneti oldal lehet váltakozóáramú hálózat, vagy egyenfeszültségű tápforrás.
Az indukciós tápegység és az indukciós tekercs egyaránt kritikus fontosságú.
Egyenfeszültségű tápegység és inverter
A találmány tárgya indukciós melegítés céljára szolgáló olyan egyszerű felépítésű impulzusüzemű tirisztoros tápforrás, amely főáramkörében fojtótekercset nem tartalmaz.
Ez a tápforrás az eddigi rezgőkörös tirisztoros invertereknél általában kisebb helyigényű és tömegű, olcsóbb kivitelű és jobb hatásfokú, valamint rugalmasabb üzemű.
A középfrekvenciás tartományban azok a rezgőkörös tirisztoros tápforrások terjedtek el leginkább, amelyek közel szinuszos induktorfeszültséget szolgáltatnak.
A legújabb kutatások - felismerve, hogy nem szinuszos induktorárammal is lehet hevíteni - különböző impulzusüzemű tápforrások létrehozására irányultak.
Ezen invertereknek legfőbb előnyük, egyszerűségük és olcsóságuk mellett, abban mutatkozott meg, hogy azonos szabaddáválási idejű tirisztorral sokkal nagyobb határfrekvenciát lehetett elérni.
További előnyt jelent az egyszerű teljesítményszabályozás és azonnal indítás.
Legfőbb hátrányuk, hogy egyrészt a főáramkörben lévő fojtótekercsben keletkező veszteség, másrészt az induktoráramban lévő egyenáramú összetevő miatt kisebb a hatásfokuk.
A találmány célja az, hogy olyan impulzusüzemű tápforrást hozzunk létre, amely az impulzusüzemű tápforrások előnyét megtartva vagy növelve, azok legfontosabb hátrányát már nem hordozza, azaz fojtótekercs nélküli kivitelű és az induktoráramban nem keletkezik egyenáramú összetevő.

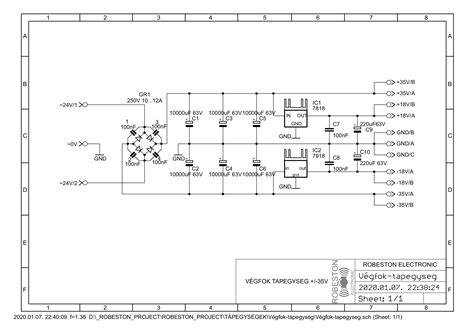

A tápforrás főáramköre
A főáramkör bemenete egyenfeszültségű tápforrásra csatlakozik. Az egyenfeszültségű tápforrás az esetek nagy részében olyan egyenirányító lehet, amelynek kapcsaira simító kondenzátor van kötve.
Az egyenirányító sokféle kivitelben képzelhető el: három-, vagy egyfázisú hídkapcsolású diódás, esetleg tirisztoros stb.
Az utóbbi költségesebb megoldást a találmány szerinti tápforráshoz általában nem kell használni, mert a teljesítmény folyamatos szabályozását maga az inverter megoldja.
Az induktor a főáramkör kimenetére nemcsak közvetlenül, hanem középfrekvenciás illesztő transzformátor közbeiktatásával is csatlakozhat.
A főáramkör töltő tirisztort, kisütő tirisztort, kisütő diódát és kondenzátort tartalmaz, továbbá ezen főáramkör bemeneti kapcsain egyenfeszültségű tápforrásra, kimeneti kapcsain betéttel ellátott induktorra csatlakozik.
A vezérlési, szabályozási és védelmi igények kielégítése szükségessé teheti, hogy a T2 töltő tirisztor anódját az egyenfeszültségű tápforrás pozitív pólusához, katódját a második bemeneti kapocshoz kell kötni.
Ez esetben megszűnik a pozitív és a második bemeneti kapocs összekötése, és az egyenfeszültségű tápforrás negatív pólusa a csomóponthoz van bekötve.
Hasonló okból helyet cserélhet a C kondenzátor és az I induktor is.
Az impulzusüzemű tápforrás működése
A berendezés működéséből induljunk ki abból, hogy a készülék kapcsolt helyzetben van, a C kondenzátor töltetlen, továbbá a T1 kisütő tirisztor és a T2 töltő tirisztor zárt állapotban van.
Az indítás első lépéseként egy Rj nagyságú ellenállással áthidaljuk az első bemeneti kapcsot és a csomópontot.
A tápforrás célja az egyenfeszültségű energia impulzusos kapcsolása és az induktor számára megfelelő időben, frekvencián és teljesítménnyel történő átadása.
A főáramkörben alkalmazott félvezetők működése határozza meg az impulzusok időzítését és az induktoráram alakját. A megfelelő vezérlés egyszerű teljesítményszabályozást és azonnali indítást tesz lehetővé.
Az indukciós hevítés anyagai
Az indukciós fűtés különösen fémek, mint például acél, rozsdamentes acél, réz, sárgaréz, alumínium és öntöttvas melegítésére alkalmas.
A nagyobb elektromos ellenállású anyagok, mint például az acél és a rozsdamentes acél, hatékonyan fűtenek.
Amikor a mágneses mező ismételten irányt vált, az acél belsejében lévő mágneses domének is irányt váltanak.
Az acél Curie-hőmérséklete körülbelül 770 °C. Ezért nagyon alkalmas az indukciós melegítés a tengely felületének edzésére.
A legtöbb nemfémes anyag nem melegíthető közvetlenül indukcióval.
A frekvencia és a hevítési mélység
A frekvencia szabályozza a fűtési mélységet.
Magasabb frekvencián a hőtermelés inkább a munkadarab felületének közelében koncentrálódik, míg alacsonyabb frekvencián a hevítés mélyebbre hatolhat az anyagban.
Nagyfrekvenciás indukciós fűtés olyan eljárás, amelyet fémek vagy más vezetőképes anyagok kötésére, keményítésére vagy lágyítására használnak.
Indukciós edzés, forrasztás és lágyítás
Az indukciós edzés gyorsan felmelegíti az acél alkatrészek felületét, majd azonnali edzést végez.
Az indukciós forrasztás fém alkatrészeket köt össze hozaganyaggal.
Az indukciós hevítés fémek melegítésére vagy a vezető anyag tulajdonságainak megváltoztatására használható.
Számos modern gyártási folyamatban az indukciós fűtés vonzó kombinációt biztosít a sebesség, a konzisztencia és az ellenőrzés között.
Indukciós főzőlap: a háztartási alkalmazás

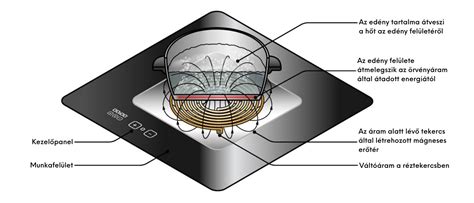

Az indukciós főzőlap kifejezést mindenki ismeri, és az egyik leggyakrabban feltett kérdés, hogy érdemes-e ennek a technológiának a felárát megfizetni egy hagyományos kerámia főzőlappal szemben.
A fentiekben említett tekercset egy réztekercs formájában a főzőlap alá helyeznek. A bekapcsoláskor az elektromos hálózatból váltóáram megy a tekercselt vezetékbe, ami mágneses mezőt hoz létre.
Ezt oszcilláló mágneses erőtérnek is nevezik. Az egész indukciós mágneses erőtérre felépített mechanizmus semmit sem ér, ha a főzőlapon elhelyezett edény nem mágnesezhető.
Erre a magas vastartalommal rendelkező, mágneses erőtérrel reakcióba lépő lábosok és serpenyők alkalmasak, amelyen fel van tüntetve, hogy használható-e indukciós főzőlapon.
Az előbb említett oszcilláló mágneses mező változása örvényáramot hoz létre, ami ebben az esetben nem egy vezetékben, hanem az edény falában, pontosan annak a fémkötéssel egymáshoz kapcsolódó vas és egyéb vezető részecskék elektronjaiban jön létre, áramlik nagy energiával és hőt termel.
Fontos, hogy a távolság növekedésével a mágneses erőtér ereje csökken, ezért az edénynek a főzőlap felülete alatt közvetlenül elhelyezett réztekercs alatt kell lennie.
Ez általában 10-20 mm távolságot jelent a váltóáram alatt lévő réztekercs és az edény alja között.
Ezáltal az elektromágneses indukció az edény alsó felületén fejti ki a hatását, majd a keletkező hő továbbterjed az edény falán.
Hatásfok és energiafelhasználás
Sokunkat a hatékony működés és energiatakarékos megoldások jobban érdekelnek a fizikánál, ezért nézzük meg az indukciós főzőlap hatékonyságát szemben más típusokkal.
Hasonlóan egy fűtési rendszer vagy kazán hatékonyságvizsgálatánál, itt is azt nézzük, hogy az elhasznált energia mekkora hányada kerül felhasználásra az adott cél eléréséhez és mekkora hányada lesz a veszteség, ami más közegbe kerül leadásra.
Az indukciós főzőlap közvetlenül az edény alján hozza létre a magas hőmérsékletet, így sem a főzőlap kerámia felülete, sem a légnemű közeg nem kap energiát.
A megtermelt hő a már felforrósodott edényről és annak tartalmáról kerül vissza a levegőbe és a főzőlap felületére.
| Főzési technológia | Energiahatékonyság |
|---|---|
| Indukciós főzőlap | 80-90% |
| Hagyományos elektromos fűtőszálas kerámia főzőlap | 50% |
| Gázfőzőlap | 35% |
Ez a működés 80-90%-os energiahatékonyságot jelent, ami messze a legmagasabb a főzőlapok között.
A hagyományos elektromos fűtőszállal működő kerámia főzőlapok már csak 50%-os hatékonysággal üzemelnek, ahol a főzőlap felületének a felfűtése sok energiát emészt fel.
A gázfőzőlapok esetében ez az érték még rosszabb, ott 35%-os hatékonyságot tapasztalunk.
Az indukciós főzőlap előnyei és korlátai
- Nincs nyílt láng: ez talán a legnagyobb előnye mind az elektromos fűtőszálas, mind az indukciós főzőlapoknak.
- Edény kell a melegedéshez: csak akkor indul meg a melegedési folyamat, ha az edény a főzőlapon van.
- Gyors melegedés: az indukciós lapok gyorsabban melegítik át az edényt, emellett fokozatváltásnál is hamarabb lesz eredmény.
- Alacsonyabb felszíni hőmérséklet: az indukciós főzőlap edény által „visszaforrósított” felülete is megégetheti a kezet, de egy sokkal alacsonyabb hőmérséklet van jelen a felszínen, ami maximum annyi lehet, mint az edény hőmérséklete.
A fűtőszálas kerámia főzőlapok akár 400-500 °C fokos, a nyílt gázláng már több mint 1000 °C fokos hőmérsékletű is lehet.
Sokan riogatnak azzal, hogy az indukciós főzőlapokhoz nagyon speciális edények szükségesek, amik sokkal drágábbak.
Ma már a legtöbb lábos és serpenyő alkalmas az indukciós főzőlapon történő használatra, az egyetlen kitétel, hogy mágnesezhető fém alapú anyagból készüljenek, ilyen a vas, acél (304; 404) és rozsdamentes acél.
Az alumínium és réz, amelyekre szintén igaz az állítás, már nem ideálisak erre a célra, mert az alacsony ellenállásuk és mágnesezhetőségük miatt minimális a hőtermelésük.
Ez ellentmondásosan hangzik, de ha egy fém túl jó vezető, ebben az esetben az sem jó, illetve ne feledkezzünk meg a mágnesezhetőségről.
Ha a meglévő, de nem indukciós edények mellett maradunk, akkor az áthidaló megoldást egy indukciós adapter nyújthatja.
Ez egy egyszerű nyeles fémkorong, ami az edény helyett felveszi az oszcilláló mágneses mezőt és az energiát már hő formájában továbbítja az edénynek.
Beépítési és villamos követelmények
Az egyik fő feltétel a beépítés során, hogy néhány centiméteres biztonsági távolság legyen a főzőlap alja és az alatta található bútorlap vagy fiók és tartalma között.
Bármi található az indukciós főzőlap alatt, legalább 3 cm biztonsági távolság szükséges a készülék alsó síkja alatt.
Az indukciós főzőlapok helytakarékosak, mindössze néhány cm vastagságuk jelentős részét a konyhai munkalap elnyeli.
Egy átlagos 4 zónás indukciós főzőlap teljes áramigénye mind a 4 főzőlap együttes működtetése esetén 7200 W.
A szükséges áramerősség 2×16 vagy 1×32 A.
A főzőlapok felülete nagy teherbírású edzett üveg, ami használattól függően rendszeres takarítást igényel.
Nem kizárólag esztétikai és egészségügyi szempontból, hanem azért is, hogy az érintőgombok könnyen kezelhetők maradjanak és közvetlenül érzékeljék az ujjakat.
Tisztításuk nem igényel egyedi tisztítószereket, bármi, ami a zsíros szennyeződéseket és vízkövet hatékonyan eltávolítja, alkalmas a tisztításra.
Az egyenáramú áramkör alapmennyiségei
Az egyenáram nagyon egyszerűen jellemezhető három alapmennyiség segítségével.
- U feszültség
- I áramerősség
- R ellenállás
Az elektromos feszültség mértékegysége az SI mértékrendszerben a volt. Jele: V.
A feszültség (volt) az elektromosság „nyomását” méri. Az egyenáramú áramkörre kapcsolt feszültségből származik az energia és így az áram munkavégző képessége.
Azt mondhatjuk, hogy a töltéseket, az elektronokat a feszültség mozgatja. Ha az elektronok mozognak, akkor kialakul egy áramerősség, amit pedig a vezető anyag ellenállása bizonyos mértékben akadályoz.
- U feszültség: töltést mozgató energia, ez végzi a munkát.
- I áramerősség: mozgó töltéshordozók mennyisége.
- R ellenállás: a vezető anyag áramot akadályozó hatása.
Ohm törvénye és az ellenállás
Mivel az áramerősséget a feszültség okozza, így logikus, hogy ábrázoljuk a feszültség-áramerősség függvényt.
A függvény azt adja meg, hogy adott feszültség hatására mekkora áram alakul ki az áramkörben.
A fenti ábrán az látható, hogy 5 V feszültség hatására 2 és 5 A áram alakul ki az egyenáramú áramkörben.
Az I=I(U) függvény láthatóan egy origón átmenő egyenes, ezért az ábrázolt két mennyiség egyenesen arányos U~I, következésképpen hányadosuk állandó, ezt az állandót nevezzük a vezető anyag ellenállásának: R-nek.
Az R, U, I mennyiségek közötti összefüggést Ohm törvényének nevezzük. A törvény nem csak vezetékszakaszra, hanem általában bármilyen villamos ellenállást tanúsító fogyasztóra is érvényes.
Soros és párhuzamos kapcsolás
Ellenállások (fogyasztók) egymással való olyan kapcsolása, amelyben minden ellenállás egyik kivezetéséhez pontosan egy másik fogyasztó kivezetése csatlakozik.
Ebben az esetben minden fogyasztón ugyanakkora erősségű áram folyik át. Sorosan kapcsolt ellenállások helyettesíthetők egyetlen eredő ellenállással.
Ellenállások (fogyasztók) egymással való olyan kapcsolása, amelyben minden ellenállás egyik kivezetését egy közös pontra, másik kivezetését egy másik közös pontra kapcsoljuk.
Ebben az esetben minden fogyasztóra ugyanakkora feszültség esik. Ellenállások párhuzamos kapcsolása mindig helyettesíthető egyetlen eredő ellenállással.
Sorosan vagy párhuzamosan kapcsolt ellenállások helyettesíthetőek egyetlen olyan ellenállással, mely értéke megegyezik a sorosan vagy párhuzamosan kapcsolt ellenállások értékével.
Védelem és biztonság egyenáramú rendszerekben
Elektromos árammal működő eszközök túláramvédelmére szolgál.
Túlterheléses áramfelvétel esetén az áramkör megszakítását végző eszköz. A hiba elhárítása után segítségével az áram visszakapcsolható.
Ha egy áramforrás sarkait, kivezetéseit terhelés nélkül összekapcsoljuk, akkor nagy erősségű elektromos áram halad át az áramforráson.
Tartósan ezt a terhelést az áramforrás nem bírja ki. Ebben az esetben I=U/Rb, ahol U a telep belső feszültsége, Rb pedig a belső ellenállás.
Megkülönböztetünk alsó és felső méréshatárt. A középállású műszerek az áram irányát is jelzik.
Feszültségmérő műszer bekötésekor egyenáramú műszer esetén bekötéskor ügyeljünk a helyes polaritásra.
Az egyenáram mágneses és élettani hatása
Az egyenes vezetékben haladó töltés mágneses mezőt hoz létre maga körül.
Az egyenes vezetőtől r távolságra lévő körvonal mentén az érintők irányában berajzolható a B mágneses indukció vektor.
B mágneses indukció vektor = mágneses térerősség vektor.
Az emberi test vezeti az áramot. Ha nagy áramerősségű áram folyik át a testben lévő vezető folyadékokon, akkor az elektronok leadják energiájukat, így munkát végezve felmelegítik azt.
A leadott hő roncsolja, durvább esetben elégeti a környező szöveteket. A szíven közvetlenül áthaladó áram életveszélyes.
Szerencsére a számítógépekben kis feszültség és áramerősség van jelen, de ne felejtsük el, hogy a háztartási villamos hálózati konnektorban 2 A amper és 220 V volt jellemzi az áramot, ezek hatalmas értékek, amelyek nagy sérülést okozhatnak.
Az indukciós hevítés ipari felhasználása
Az egyenáram számos gyártási folyamatban is fontos szerepet játszik, például az acélkohászatban és a vegyiparban.
Az egyenáram nélkülözhetetlen az elektrolízisben, például az alumínium előállításához, és a galvanizálásban, vagyis a fémek bevonásában.
Nagyfrekvenciás indukciós fűtés olyan eljárás, amelyet fémek vagy más vezetőképes anyagok kötésére, keményítésére vagy lágyítására használnak.
Az indukciós hevítés gyors, tiszta és nem szennyező fűtési forma, amely lehetővé teszi a munkadarab célzott melegítését.
Maga a tekercs nem melegszik fel, és a melegítési hatás kontroll alatt van.
Az egyenáram további alkalmazásai
- Mobil elektronikus eszközök: az okostelefonok, táblagépek, laptopok, MP3-lejátszók, digitális fényképezőgépek és hasonló hordozható eszközök egyenárammal működnek.
- Járművek: az autók 12 V-os egyenáramú rendszert használnak a világításhoz, rádióhoz, elektromos ablakok működtetéséhez és egyéb elektromos alkatrészekhez.
- Elektromos autók: az elektromos autó nagyfeszültségű akkumulátorokban tárolja az energiát, amelyek egyenáramot szolgáltatnak.
- LED-világítás: a fénykibocsátó diódák működéséhez egyenáram szükséges.
- Megújuló energiák: a napelemes rendszerek elsősorban egyenáramot termelnek.
- HVDC: nagy mennyiségű elektromos energia nagyon nagy távolságokra vagy víz alatt történő átvitelére az egyenáram gyakran hatékonyabb, mint a váltakozó áram.
A hálózatba való betápláláshoz vagy a háztartási készülékek működtetéséhez a napelemek által termelt egyenáramot váltakozó árammá kell alakítani.
A HVDC-vezetékeket például part menti vizeken működő berendezésből származó szélenergia vagy távoli régiókból származó napenergia több száz kilométeres távolságra történő szállítására használják.
Adatközpontok és intelligens otthonok: a számítógépek és a modern intelligens otthoni eszközök legtöbb belső alkatrésze egyenárammal működik.
Bár a váltakozó áram a globális elektromos hálózatunk középpontjában áll, és nagy távolságokra is hatékonyan továbbítható, az egyenáram reneszánszát éli.
Ez különösen a megújuló energiák integrálásának és az elektrotechnika továbbfejlesztésének szükségességéből adódik olyan területeken, mint az elektromobilitás és az IT-infrastruktúra.
Miért fontos az egyenáram az indukciós hevítésben?
Az egyenáramú tápegység stabil, szabályozható energiát biztosíthat az inverter számára. Az inverter ezt az energiát nagyobb frekvenciájú váltakozó árammá alakítja, amely az indukciós tekercsen áthaladva változó mágneses mezőt hoz létre.
A változó mágneses mező a vezető munkadarabban örvényáramokat indukál. A munkadarab elektromos ellenállása miatt ezek az áramok hőt termelnek.
Az egyenáram tehát az indukciós hevítőberendezés energiaellátási és szabályozási oldalán fontos, míg a közvetlen indukciós hevítést a tekercsben létrehozott nagyfrekvenciás váltakozó áram végzi.
Ez a felépítés lehetővé teszi a fűtési teljesítmény, a frekvencia és a hevítési mélység szabályozását.
How Induction Heating works ?
Az indukciós hevítés gyorsasága, tisztasága, érintésmentes működése és szabályozhatósága miatt fontos technológia a modern iparban. Az egyenáramú tápegységek, egyenirányítók, kondenzátorok, inverterek és félvezetős kapcsolók együtt olyan rendszert alkotnak, amely a villamos energiát a munkadarabban létrehozott hővé alakítja.
