Hajdu villanybojler fűtőszál bekötése és biztonságos üzembe helyezése

A Hajdu bojler évtizedek óta az egyik legismertebb és legnépszerűbb használati melegvíz-készítő berendezés Magyarországon. Szinte mindenki találkozott már vele családi házban, társasházi lakásban, nyaralóban vagy akár kisebb üzleti ingatlanban.

A Hajdu bojler fűtőszála végzi a víz tényleges felmelegítését. A fűtőszál elektromos energiát alakít át hőenergiává. Ha a víz eléri a beállított hőmérsékletet, a termosztát megszakítja az áramellátást.

A fűtőszál bekötése nem egyszerű házi barkácsfeladat. Az elektromos bekötést, a vízhálózatra való csatlakozást és az első üzembe-helyezést megfelelő szakemberrel végeztesse ezen útmutató figyelembevételével.

Miért fontos a szakszerű bekötés?

Mi történik akkor, ha felelőtlen módon, bízva nagyfokú tudásunkban nem tartjuk be pontról pontra a villanybojler bekötés szabályait?

A legjobb esetben csak nem lesz működőképes a berendezésünk, ám ez valóban csak a legpozitívabb végkifejletek egyike.

Legtöbb esetben, azonban súlyos tűzesetek keletkeznek a hibásan beszerelt bojlerek nyomán, aminek áldozatai egészen biztos nem szavaznának többet az otthoni barkács felszerelésre.

Vannak ugyanis olyan területek, ahol igenis, elengedhetetlen a speciálisan, ezekre a területekre képzett szakember, aki kezébe veszi az irányítást, és nem csak precízen, hanem pontosan követve az előre megírt szabályokat biztonságosan üzemeli be villanybojlerünket.

A Hajdú villanybojler bekötése csak állandó jellegű lehet fix csatlakozással. Fali dugaszoló alkalmazása tilos!

Bár sok helyen használják így, ettől még nem szabályos ez a fajta bojler bekötés! Az érintkezők meglazulásával apró szikrák húznak át a két érintkező között ez melegedést okoz és a végeredmény a akár zárlat is lehet.

A Hajdu fűtőszál és a kapcsolódó alkatrészek feladata

A legtöbb esetben nem magával a tartállyal van probléma, hanem valamelyik cserélhető alkatrésszel. A jó hír, hogy ezek az alkatrészek viszonylag egyszerűen cserélhetők, és a javítás költsége általában töredéke egy új bojler árának.

Mivel kevés a bonyolult elektronikai elem, a meghibásodási lehetőségek száma is alacsonyabb.

Fűtőszál

A Hajdu bojler fűtőszál végzi a víz tényleges felmelegítését. A fűtőszál elektromos energiát alakít át hőenergiává.

Vízkövesedés esetén a fűtőszál hőátadása romolhat, ezért a bojler lassabban melegítheti fel a vizet, miközben a fogyasztása is kedvezőtlenebbé válhat.

Hőmérsékletszabályozó és hőkorlátozó

Ha a víz eléri a beállított hőmérsékletet, a termosztát megszakítja az áramellátást.

A hőkorlátozó a szabályozó meghibásodása esetén megvédi a bojlert a káros túlfűtés ellen, azzal, hogy mielőtt a víz hőmérséklete eléri a 120 °C-ot kikapcsolja a fűtést.

A hőmérsékletszabályozó meghibásodása vagy szakszerűtlen működtetés esetén, mielőtt a víz hőmérséklete a 110 °C-ot túllépné, megszakítja a fűtés áramkörét.

A készülékben egy közös házba épített 65 °C szabályozási hőmérsékletre beállított hőmérséklet szabályozó korlátozó egység biztosítja a megfelelő üzemelést.

A gomb a szerelvényház fedelének leszerelése után válik hozzáférhetővé. AZ ÁTÁLLÍTÁST CSAK SZAKEMBER VÉGEZHETI!

Aktív vagy magnézium anód

A belső tartály korrózió ellen védett acéllemezből készül. Az acéllemezt a speciális tűzzománc bevonat mellett egy aktív anód is védi korrózió ellen.

Minden Hajdu villanybojler zománcos tároló tartály másodlagos korrózió elleni védelmét a vízmelegítőbe épített magnézium védő anód látja el. Amit a kétévenkénti vízkőtelenítés alkalmával ellenőrizni kell.

Mivel az anódrúd anyaga az üzemelés során folyamatosan fogy, hiánya következtében a bojler tartálya korrodálhat.

Ezért ha az anód felülete akárcsak egy helyen is 10 mm alá csökken, mindenképp cserélni kell.

Az anód fogyását nagyban befolyásolja és gyorsítja a túlságosan magas hőmérsékletre beállított melegvíz hőfok. Ezért ha tehetjük, ne állítsuk elektromos vízmelegítőnket 55 - 60 Celsius fok fölé.

Minden anód csere alkalmával ellenőrizni kell a földelő csavar bekötését, mivel csak megfelelő földelő vezeték és megfelelő fémes kontaktus mellet képes ellátni az anód a bojler korrózió elleni védelmét.

Elektromos bekötés: alapvető szabályok

A bojlert csak állandó jellegű csatlakozással szabad a villamos hálózatra bekötni.

Mindkét pólust megszakító kapcsolón keresztül lehet a hálózati áramot a bojlerhez kötni. Ebben az esetben prioritást élvező paraméter, hogy a nyitott érintkezők között minimum 3 mm-es távolságnak kell lenni.

Ha a bojlert bármilyen okból feszültség mentesíteni kell, legyen az szerelés, javítás, vagy más esemény csak ilyen feltételek mellett végezhető el a feladat, biztonságosan.

A biztonságos használat érdekében figyelni kell arra, hogy hiba zárlat esetén a fázis legyen megszakítva és ne a nulla.

Ezért nem mindegy, hogy hogy van bekötve Hajdu forróvíz tarolunk. Nagyon fontos hogy a hőkioldónak és a bojler hőfokszabályzójának is a fázist kell megszakítania.

A csatlakozó vezeték bekötési pontja

A villanybojler bekötési szabályai közül, az első, ami a tettek mezejére vonatkozik, hogy a csatlakozó vezetéket, amennyiben újabb típusról beszélünk, a hőmérsékletszabályozó, vagy korlátozó csavaros csatlakozópontjára kell bekötni.

Ha régebbi fajtájú a bojler, akkor a sorkapocsba kell beszerelni a csatlakozó vezetéket.

A csatlakozó vezetéket hőmérsékletszabályozó / korlátozó csavaros csatlakozó pontjára kell bekötni.

A csatlakozó vezetéket a sorkapocsba kell bekötni.

A bojler elektromos bekötési vázlata a 3. ábrán látható.

ÁLLÓ bojlernél: Az alapbekötést a 4./1, az egyfázisra való átkötést a 4./2 ábra mutatja, melyek megtalálhatók a szerelvényház fedelén is.

Védővezető bekötése

A védővezetőt (zöld-sárga) a zárófedél földelő csavarjára kell csatlakoztatni.

A csupaszított vezetékvéget a földelő alátét alá helyezzük és rugós alátéttel,valamint anyával rögzítjük.

A bekötés után a csatlakozóvezetéket a bevezetésnél a fenéklap rögzítésével tehermentesíteni kell.

A villanybojlert védőföldelés nélkül üzemeltetni tilos!

Tehát nemcsak biztonsági okból szükséges a bojler földelése, hanem a bojler korrózió elleni védelmében is nélkülözhetetlen. Ezért minden bojler bekötésnél szükség van a földelő vezetékre.

A vezeték keresztmetszete és az áramkör

A következő lényeges paraméter, amire viszonylag kevesen gondolnak az a hálózati kábel keresztmetszete.

A vezeték az adattáblán feltüntetett teljesítménytől függően 1,5 mm2-4 mm2 kell legyen.

Abban az esetben, ha a bojler dugvillás csatlakozással rendelkezik kötelező a fi-relé beépítése, és használata.

Ebben az esetben is igaz hogy önálló külön áramkörrel rendelkezzen a bojlerhez kiépített vezeték.

Tehát megszakítás nélküli vezeték szakaszra van szükség, ami minimum 1.5 mm2 átmérővel rendelkezik.

Hajdu 50, 80 és 120 literes bojlerek bekötése

Hajdu 50 - 80 - 120 literes bojlereket kivétel nélkül fixen azaz dugvilla nélkül kell csatlakoztatni az elektromos hálózatra.

Bojler bekötésnél a csatlakozó vezetéket az új típusoknál (Z80Ek1,Z80Erp) a hőmérsékletszabályozó / korlátozó csavaros csatlakozó pontjára kell bekötni.

Régebbi típusoknál (Z80E.Z80H )a csatlakozó vezetéket a sorkapocsba kell bekötni.

A megfelelő méret kiválasztása a használati szokásoktól függ.

Egy alulméretezett bojler hamar elfogyasztja a melegvizet, egy túl nagy készülék feleslegesen fogyaszthat.

Vezérelt, úgynevezett éjszakai áramra kötés

Régen a bojlerek többsége éjszakai áramra voltak kötve. Azaz a víz felmelegítése csúcs időszakon kívül eset.

Manapság a nagyobb komfort érzet miatt egyre többen köttetik át villanybojlerüket nappali azaz állandó üzemű hálózatra.

Az éjszakai áramról üzemelő bojler nagy hátránya hogy rendkívül sok kompromisszumot kell kötni az üzemelés során.

Alkalmazkodni kell ahoz, hogy nem áll rendelkezésre bármikor, bármekkora mennyiségű melegvíz.

Ha estére melegvízet szeretnénk, napközben spórolnunk kell a melegvíz használattal.

Mivel napközben csak egykét alkalommal egy egy órára adják vissza az áramot.

Amikor elfogy a melegvíz nincs mit tenni várnunk kell másnap reggelig.

Tehát aki bőséges melegvíz mennyiségre vágyik, jobban jár, ha nappali állandó bekötést választ villanybojlerének.

Miért különösen fontos az elektromos hálózat ellenőrzése?

Az új elektromos bojlert nem célszerű hosszútávon meglévő konnektoron keresztül üzemeltetni.

Azaz új elektromos vezeték szakaszt szükséges kiépíteni hozzá a meglévő biztosíték táblától.

Erre azért van szükség mert a elektromos vízmelegítőnek több órára van szüksége, hogy felmelegítse a bojlerben lévő hidegvizet.

Ilyenkor tartósan túlterhelheti a régi sokszor még alumínium vezetékeket, ami következtében melegszik.

Az igy keletkezet hő hatására a vezeték szigetelése sérülhet, ami veszélyes és tűzveszélyes.

Tehát ha új bojler bekötésére van, szükség mindig ellenőriztessük, illetve építsünk ki új vezetéket az újonnan felszerelt bojlerhez.

Ezzel elkerülhetjük a jelentős anyagi károkat, és elektromos tűzeseteket.

Sohasem szerencsés az alumínium és a réz vezetékek összekötése közvetlenül.

Ha a villanyóránál van a hiba akkor mindenképpen szükséged lesz egy regisztrált villanyszerelőre.

Láthatatlanban én azt mondanám bízz meg inkább egy villanyszerelőt az említett javítással.

A fűtőszál bekötése előtti vízoldali feltételek

A villanybojlert a vízhálózatra a 2. ábra szerint kell csatlakoztatni.

Hideg- és melegvíz vezetéknek a 0,6 MPa hálózati névleges víznyomásra alkalmas acélcső, műanyagcső és vörösrézcső vagy rugalmas csőbekötés egyaránt alkalmazható.

Vörösréz vízvezeték hálózatra történő csatlakoztatáshoz szigetelő közdarabok használata kötelező!

Az egyik közdarabot közvetlenül a tároló melegvízcsövére, a másikat a hidegvízcsőre már előzőleg felszerelt szerelvények és a vörösréz vízhálózat közé kell szerelni.

Kombinált biztonsági szelep

A kombinált biztonsági szelep a tároló tartozéka.

A szelepet KÖZVETLENÜL a bojler elé a hidegvíz vezetékbe kell szerelni, a nyíllal jelölt áramlási irány betartásával.

A szelep beépítése előtt a hidegvízvezetéket alaposan át kell öblíteni, hogy az esetleges szennyeződésből eredő károsodást elkerüljék.

A kifolyó csonk függőlegesen lefelé kerüljön és a lefúvató gomb hozzáférhető legyen.

A víz melegítés közben tágul.

Egy 80 literes bojlerben a hideg víz 10 °C-ról 60 °C-ra történő felmelegítése során akár 1,5-2 liter térfogatnövekedés is kialakulhat.

A bojler felfűtési ciklusa alatt előfordulhat, hogy a szelep néhány deciliter vizet kienged.

Nem minden csepegés jelent hibát.

A melegvízcsap csepegése káros túlmelegedést okoz.

Nyomáscsökkentő szelep

Ha a hálózati víznyomás időlegesen is meghaladja a 0,6 MPa (6 bar) értéket, a villanybojler elé nyomáscsökkentő szelepet kell beépíteni.

Ennek beszerzéséről és felszereltetéséről a fogyasztónak kell gondoskodnia.

A Budai kerületekben a hálózati víz nyomása elérheti a 7 - 8 báros nyomást is.

Ami következtében a bojler biztonsági szelep állandóan csöpögne folyna, ha nem építenénk be eléje nyomáscsökkentő szelepet.

A nyomáscsökkentő szelep alkalmazásával 3 - 4 bárra csökkenthetjük a bojlerbe lépő hideg víz nyomását.

A bojler feltöltése és első bekapcsolása

A felszerelés után a tároló üzembe helyezhető.

1. Nyissa ki az elzáró szelepet (2.ábra 1-es tétel) és a melegvízcsapot, azonban a hidegvízcsap zárva legyen.
2. A beáramló víz megtölti a tárolót.
3. A bojlert kapcsolja az elektromos hálózatra a főkapcsoló segítségével.
4. A hőmérséklet szabályozó gombját állítsa a kívánt hőmérsékletre.

A felfűtési idő végén, amikor a víz felmelegszik a beállított hőmérsékletre a szabályozó kikapcsol.

Kb. a víz 15 %-ának kieresztése után a szabályozónak önműködően vissza kell kapcsolnia.

A bojlert csak akkor szabad elektromosan bekapcsolni, amikor a tartály már teljesen feltöltődött vízzel.

Hőmérséklet-beállítás és energiatakarékos üzem

Fontos, hogy ne használja a vízmelegítő maximális hőmérsékleten.

Az optimális beállítás 55-60 Celsius fok, ami elég forró ahhoz, hogy kényelmesen fürödhessen.

A forgatógombot az óramutató járásával ellentétes irányban ütközésig elforgatva a hőmérsékletszabályozó nulla állásban van.

A * jelnél a bojler fagyvédelme biztosított, kivéve a készülék üzemen kívül helyezése vagy áramkimaradás esetén.

Fagyvédelmi fokozatban a víz hőmérséklete nem hűlhet kb. 7 °C alá, ugyanakkor az energiafelhasználás minimális.

A dupla folyamatos vonal kezdetére állítva a szabályozógombot, a tároló 40° C-os vizet szolgáltat.

A 40° C állás energiatakarékos üzemmódot jelent, a hőveszteség mintegy 70 %-kal csökken a 80° C álláshoz képest, és a kapott melegvíz hidegvíz keverés nélkül felhasználható.

Amennyiben a melegvíz igény az adott tároló-űrtartalom mellett ezen hőmérsékletű vízzel is kielégíthető, célszerű a tárolót 40° C-on üzemeltetni.

A hármas vonal kezdete 60° C-ot, a vége pedig 80° C-ot jelent.

Nagyobb vízigény esetén 60 ° C állásban üzemeltesse a forróvíztárolót, és ha feltétlenül szükséges, akkor állítsa a hőmérséklet szabályozót 80 ° C-os állásba.

Fűtőszálcsere és vízkőtelenítés

A kompakt fűtőtest meghibásodás esetén kicserélése a villamos és elektromos hálózatról lekapcsolt és víztelenített tároló, zárófedél csavarjainak kicsavarásával lehetséges.

A munkát megelőzően a bojlert áramtalanítani kell, el kell zárni a vizet, majd a tartályt vízteleníteni és nyomásmentesíteni kell.

A fűtőszál kiszerelésekor a tömítés, a karima, a vízkő mennyisége és az elektromos csatlakozás állapota is ellenőrizhető.

Először is, rendszeresen karban kell tartani a berendezést, legalább két évente.

A vízkő sok esetben más hibának tűnik, ezért először hibafeltárás szükséges.

A fűtőszál ellenőrzése

A fűtőszálat ellenőrizd le ohm mérővel, hogy nem -e szakadt.

A hőkorlatozót meg kell vizsgálni, hogy átad-e mind a két sarkon.

A hőfok szabályzót meg kell vizsgálni átad-e, jelző lámpa jó-e.

Ellenőrizni kell van-e feszültség.

A fűtőbetét és a föld között végzett ellenállásmérésnél nem elegendő minden esetben a hideg állapotban végzett mérés.

Melegítés után egy hajszálrepedés miatt átvezetés történhet a föld felé.

Tanulságos hibajelenség fűtőszálnál

Ujabb víz leengedés után tüzetes vizsgálat után kiderült, hogy a fütőszálon hajszál repedés volt.

Melegités után a fütöszál alsó részén átvezetés történt a föld felé.

Ennek hatására megolvadt egy kicsit a szilikon tömités és a fütőbetét felfogató részénél a fém anyag el is vékonyodott.

A kiszedett alaplap esetén ujabb multiméteres mérésnél már kimutatható volt ellenállás érték a fütőbetét és a föld között.

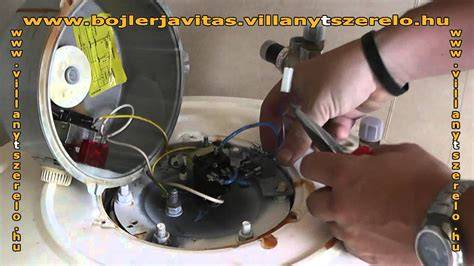

Helyes vezeték-összekötés és hibakeresés

A bejövő rész csatlakozik a kétsarkú hőkorlátozóba, a hőkorlátozó egyik fele megy a fűtőszálhoz és a jelző lámpához.

A hőkorlátozó másik fele a hőfokszabályzón keresztül a fűtőszálra és a jelző lámpára csatlakozik.

Meg kell nézni, hogy az elosztónál a kétsarkú kapcsoló és kismegszakító be van-e kapcsolva.

Ha éjszakairól megy és nincs feszültség, akkor az éjszakai leválasztás után feszültséget lehet adni a próba idejére a nappaliról.

Ha viszont legújabb Hajdu bojler, akkor egyszerű az egész, mert csak a feszültséget kell rá adni.

Abban az esetben, ha Hajdu bojler szerelő segítsége nélkül szeretnénk bekötni régi vagy új Hajdu bojlerünket használjuk a gyári bekötési sémát, azaz figyeljünk a helyes fázis nulla sorrendre.

A gyári bekötési sémát mindig az adott készülék típusához kell igazítani.

Gyakori hibák a fűtőszál bekötése után

• A bojler nem indul el.
• A jelzőlámpa egyik beállításban sem világít.
• A hőkorlátozó lekapcsol.
• A fűtőszál szakadt.
• A bojler lassan melegíti a vizet.
• A biztonsági szelep csepeg.
• A fűtőszál és a föld között átvezetés jelenik meg.
• A vezeték vagy a csatlakozási pont melegszik.
• A tartály vagy a karima környékén vízszivárgás látható.

Ha bármilyen problémát észlel a villanybojlerrel, például vízszivárgást vagy hibás működést, azonnal hívja szakembereinket.

A legtöbb felhasználó csak akkor figyel fel a Hajdu bojler biztonsági szelep létezésére, amikor vízcseppeket lát a kifolyónál.

A víz melegítés közben tágul.

A bojler felfűtési ciklusa alatt előfordulhat, hogy a szelep néhány deciliter vizet kienged.

Ha azonban a csepegés folyamatos, nagy mennyiségű, vagy a bojler nem megfelelően működik, a biztonsági szelep, a hálózati nyomás és a készülék állapota szakemberes ellenőrzést igényel.

Miért nem világít a jelzőlámpa?

Ha nem romlott el, akkor a jelzőlámpának égnie kellene, de nem ég egyik beállításban sem.

Sőt ha a fűtőszál szakadt meg, akkor is világítania kellene.

A következőket kell megvizsgálni:

1. A fűtőszálat ellenőrizd le ohm mérővel, hogy nem -e szakadt.
2. A hőkorlatozót meg kell vizsgálni, hogy átad-e mind a két sarkon.
3. A hőfok szabályzót meg kell vizsgálni átad-e, jelző lámpa jó-e.
4. Meg kell nézni, hogy az elosztónál a kétsarkú kapcsoló és kismegszakító be van-e kapcsolva.
5. Ellenőrizni kell van-e feszültség.

A mérés és a feszültség alatti vizsgálat csak megfelelő szakképesítéssel és biztonságos munkakörülmények között végezhető.

Régi vezetékek és alumínium-réz kötés veszélyei

Egy hibakeresés során kiderült, hogy az óra és a bojler közti összeköttetésnél a rézvezeték alumíniummal volt összebarkácsolva, és itt volt valami égés vagy kémiai reakció, ami nem engedte az áramot.

Tehát most jól megy a bojler.

Sohasem szerencsés az alumínium és a réz vezetékek összekötése közvetlenül.

Az új elektromos bojlert nem célszerű hosszútávon meglévő konnektoron keresztül üzemeltetni.

Az öreg elhasználódott elektromos vezetékek nem biztos, hogy bírni fogják a terhelést.

Az igy keletkezet hő hatására a vezeték szigetelése sérülhet, ami veszélyes és tűzveszélyes.

Ha a villanyóránál van a hiba akkor mindenképpen szükséged lesz egy regisztrált villanyszerelőre.

A biztonsági szelep karbantartása

A tároló lehűlt állapotában a biztonsági szelep lefúvató gombjának a nyíl irányában való elfordításával legalább kéthavonként fúvassa le a szelepet.

Ezáltal megtisztul a szelepülék a rárakódott homokszemcséktől és megakadályozza a leragadást.

A kifolyó csonk függőlegesen lefelé kerüljön és a lefúvató gomb hozzáférhető legyen.

A Hajdu bojler karbantartási ellenőrzési pontjai

A karbantartás során a következő alkatrészek és csatlakozások ellenőrzése szükséges:

• fűtőszál és fűtéstermosztát;
• hőkioldó;
• anód és tartályvédelem;
• karima, tömítés, csöpögés;
• biztonsági szelep;
• hideg-meleg víz bekötése;
• elektromos csatlakozás;
• vízkő mennyisége.

A Hajdu bojlerek népszerűségét nemcsak a megbízható működésüknek, hanem a hosszú távon biztosított alkatrészellátásnak is köszönhetik.

Gyakori javítások a fűtőszál, termosztát, anód, tömítés és biztonsági szelep cseréje.

Ha bármilyen problémát észlel a villanybojlerrel, például vízszivárgást vagy hibás működést, azonnal hívja szakembereinket.

Fűtőszálcsere vagy új bojler?

A legtöbb esetben nem magával a tartállyal van probléma, hanem valamelyik cserélhető alkatrésszel.

A jó hír, hogy ezek az alkatrészek viszonylag egyszerűen cserélhetők, és a javítás költsége általában töredéke egy új bojler árának.

Az új Hajdú villanybojler felszerelése alkalmával, körültekintően kell eljárnunk.

A régi épületek esetében nem árt egy állapotfelmérést végezni az elektromos hálózattal kapcsolatban.

Bár már az új Hajdu SMART és SMILEY bojlerek B energiaosztályúak, azaz energiatakarékosak, mégis nagymennyiségű energiára van szükségük ahhoz, hogy minél gyorsabban állítsa elő, a minél több melegvizet.

Ha a tartály sérült, korrózió jelei láthatók, vagy a javítás több alkatrész cseréjét és az elektromos hálózat felújítását is szükségessé teszi, a bojlercsere is szóba kerülhet.

Tájékoztató javítási árak

Árak - tájékoztató jelleggel

Az árak tájékoztató jellegűek, nettó árak, az anyagköltséget és az ÁFA-t nem minden esetben tartalmazzák.

Fotó alapján történő előzetes egyeztetés

A Hajdu bojler eleje, adattáblája és alsó bekötése alapján előre látható, milyen alkatrész és szerelési irány várható.

Küldjön fotót a készülékről, adattábláról, alsó bekötésről és a hibás részről.

Ha eredeti vagy kompatibilis Hajdu bojler alkatrész beszerzésére van szüksége, érdemes megbízható forrásból vásárolni.

A Megatherm kínálatában számos Hajdu villanybojler alkatrész érhető el raktárról, gyors szállítással.

Budapest összes kerületében vállaljuk az új Hajdu villanybojlerek bekötését, felszerelését teljes körű szolgáltatást biztosítva.

A bekötési séma kiválasztásánál mindig az adott készülék adattábláján és szerelvényházának fedelén található gyári rajzot kell figyelembe venni.

A fűtőszál cseréje előtt a tárolót a villamos és elektromos hálózatról le kell kapcsolni, vízteleníteni és nyomásmentesíteni kell.

tags: #hajdu #villanybojler #futoszal #bekotese
