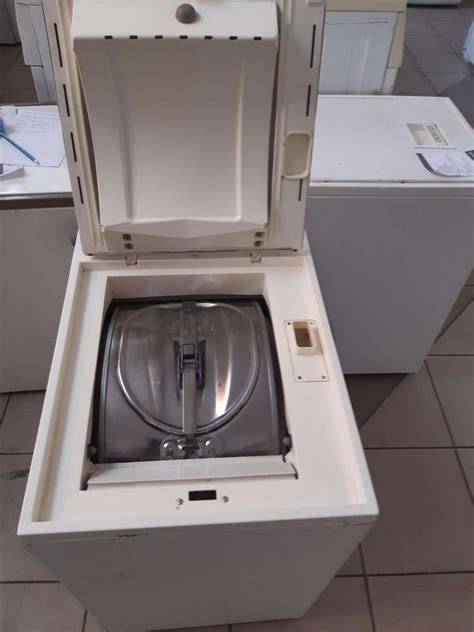

A Hajdú Energomat mosógéphez keresett rajz kiválasztásakor először a pontos típust kell meghatározni, mert a „14 típus” megnevezés önmagában túl tág fogalom. Más kapcsolási rajz tartozhat például az Energomat 750, az Energomat Termál, az Energomat Termál Komfort vagy más változatokhoz.
A készülékhez többféle dokumentáció lehet hasznos: általános működési vázlat, elektromos kapcsolási rajz, bekötési rajz, valamint a programkapcsoló egyedi érintkezőinek és vezetékeinek rajza. A rajz szinte egy blokkséma, nem tartalmazza az egyedi programkapcsoló-kötéseket.
Melyik Energomat-típushoz szükséges a rajz?
Kapcsolási rajzot keresgéltem energomat mosógéphez, de ezt az üzenőfalat találtam helyette. Az enyém az typ 750. A centrifugálás nem megy, illetve ha megpörgetem, akkor beindul.
Kapcsolási rajzot szeretnék Hajdu Energomat typ 750 mosógéphez. Működési leírást is szeretnék hozzá kérni.
Sziasztok „hajdúsok”! Nekem is kellene, engem is nagyon érdekelne az Energomat (750) mosógép elektromos kapcsolási/bekötési rajza.
Érdekelne még energomat-termál kapcsolási rajz.
Az Energomat Termál Komfort olyan változat, amely előre melegített víz befogadására is képes. Max 80°C-ig bármilyen hőmérsékletű vízzel képes mosni, ugyanis egy beépített hőmérséklet-érzékelő elektronika a beállított programnak megfelelő pontos vízhőmérsékletet képes beállítani, amit hidegvíz hozzákeveréssel hűt, ha szükséges.
| Típus vagy változat | Keresett dokumentáció |
|---|---|
| Energomat 750 | Elektromos kapcsolási, bekötési rajz és működési leírás |
| Energomat Termál | Kapcsolási rajz, hőfokszabályzás és mágnesszelepek működése |
| Energomat Termál Komfort | Hőmérséklet-érzékelő elektronika, vízkeverés és programkapcsoló |
A programkapcsoló szerepe
A programkapcsoló vezérli a mosógép működési sorrendjét, beleértve a vízbeengedést, a fűtést, a mosást, az öblítést, a centrifugálást és a víz leeresztését.
Megvan a hiba: A programkapcsoló alján lévő lépésgátló mágnestekercse szakadt, ezért nem várta meg a fűtési időt, nem volt ideje felmelegedni.
Ez programkapcsoló-cserével járt, ahol 1 db fekete vezeték lecsúszott, mielőtt felírtam volna a helyét. Összesen 3 van, ebből 2 a kismotoré, a 3. a szelepekhez megy, ennek nem tudom a helyét.
A programkapcsoló tekercse és motorja külön alkatrészként is előfordulhat. A programkapcsoló cseréje előtt minden vezetéket és sarut célszerű azonosítani, feliratozni és lefényképezni.
- Programkapcsoló tekercs bontott. Ár: 3500 ft.
- Programkapcsoló motor bontott. Ár: 3800 ft.
- Programválasztó bontott. Ár: 2900 ft.
- Programválasztó gomb többféle, bontott. Ár: 1090 ft/db.
Fűtés és hőfokszabályzás
Az egyik leggyakoribb kérdés, hogy a vízhőfokot elektronika figyeli-e és szabályozza-e, vagy csak a programkapcsoló fűt egy meghatározott ideig, valós hőfokfigyelés nélkül.
Az Energomatnál a fűtési áramkörben több alkatrész működése kapcsolódik egymáshoz: a fűtőbetét, a termosztát vagy hőfokszabályzó, a vízszintszabályzó, a programkapcsoló érintkezői és a vezetékcsatlakozások.
Az Energomat Termál Komfort esetében a beépített hőmérséklet-érzékelő elektronika a beállított programnak megfelelő pontos vízhőmérsékletet képes beállítani.
Valamiért nem melegíti a vizet a nyomorult energomat, csak ha jó napja van. Most szétszedtük apámmal, de a fűtőtest ellenállása rendben van. Talán a hőérzékelő lehet gázos.
Hajdu energomat mosógéppel akadt a következő gondom: Nem fűt, de mindkét fűtőbetét mérve jó, kiszedve próbakábellel fűtenek. Szintérzékelő jó, termosztát mérve jó. Működés közben 230v van a fűtőbetétek csatijain, még a felvett áram is kb megfelelő.
Felveszi az áramot és nem fűt? Ilyenről még nem hallottam. Hát én sem, pedig ez velem történik, másnak nem hinném el. Márpedig akkor fűt.
Megvan a hiba: A programkapcsoló alján lévő lépésgátló mágnestekercse szakadt, ezért nem várta meg a fűtési időt, nem volt ideje felmelegedni.
Lehetséges hibapontok a fűtési áramkörben
Mivel a fűtés áramkörben 10 A körüli áram folyik, lehet az érzékelő érintkezőinek beégés miatti kontakthibája, valamelyik csúszósaru érintkezési hibája, lazulása, de ugyanez állhat a VK, PK-k kontaktusaira.
Az egész áramkört végig kell követni, átmeneti ellenállásokat kell Ohm-mérővel mérni.
Ennél a FI-t azért nyomogatta le, mert áteresztett a szíjtárcsa oldalon a csapágyazásnál a szimeringje, és a lé ráfolyt az alatta lévő fűtés érzékelő kivezetéseire.
Energomatnál szintén a FI jelezte, hogy belül áthúzott az egyik fűtőbetétje.
Az ilyen hibák mérésére hasznos műszer a megger, de mielőtt megrázatjuk a gépet, a fémházas hálózati zavarszűrő kondi saruit húzzuk le, mert „bejelez”.
Vízszintszabályzó, termosztát és mágnesszelepek
A vízszintszabályzó feladata, hogy a gép érzékelje a megfelelő vízszintet, és a programkapcsoló a szükséges feltételek teljesülése után továbblépjen.
Az Energomat Termál Komfortnál felmerülő kérdés, hogy mi dönti el, mikor vesz hideg vizet, meleg vizet, mosószert vagy öblítőt.
Mivel össze-vissza 2 db mágnesszelepet találtam, nem igazán tudom, hogy mi dönti el, hogy mikor vesz hideg vizet, meleg vizet, mosószert, öblítőt.
Az Energomat Termál Komfort előre melegített vízzel is képes működni, és a melegvíz esetleges alacsony hőmérséklete esetén a beépített fűtőbetét a kívánt hőmérsékletig melegíti a vizet.
Egy 37 éves Energomat Termál Komfort egyetlen hibája az volt, hogy az öblítőt nem vitte ki a tartályból.
Leszedtem a tartály fedelét, a kis műanyag csöveket átvizsgáltam, ott semmi. Levettem az oldalát, megnéztem a gumicsöveket, amik a tartályhoz kapcsolódnak, de azok jónak tűnnek.
Centrifugálási hibák
Az Energomat 750 egyik jellegzetes hibajelensége lehet, hogy a centrifugálás nem indul el megfelelően, vagy a dob csak lassan kezd forogni.
Van egy Energomat 750-es mosógépem és nem hajlandó centrifugálni, ha van benne ruha. Üres állapotban is lassan kezdi csak forgatni a dobot, majd felgyorsul a végére. A mosás egyébként rendben működik.
A centrifugálás nem megy, illetve ha megpörgetem, akkor beindul.
Nem próbáltam még szétszedni, érdekes, az asztalon szépen körbejárt, nem akadt el a centrizésnél, úgy, hogy csak a szinkronmotorjára adtam tápot.
Gyanúm szerint mechanikusan akadt el valahol, a csere programkapcsolóval viszont a gép tökéletesen jár, már lement vele vagy 4 mosás.
Az Energoluxban a három kivezetésű tetőbimetall a tetőnyitás reteszelése után a centrifuga segédfázisát egy segédérintkezővel kapcsolja. Ez, ha beég, akkor hol megy, hol nem a centri.
A felső sarut a középső mellé tűzve ki is lehet ezt az újítást iktatni, ettől még az ajtónyitást mechanikusan ugyanúgy reteszeli.
A másik öregedő alkatrész a 16 µF-os segédfázis-kondi, aminek a mi gépünkben sikerült 7.4 µF-ra lefogyni.
Az Energomatnál a dobcsapágyháznál belül a dob és a tengely között van egy gumiprofil. Ez rá van húzva a hajtótengelyre, ami csillapításként működik. Az foghatja.
Egy csavarhúzóval feszítsd meg a házat több ponton.
Mechanikus és elektromos kapcsolatok áttekintése
A mosógép működéséhez a vizet fel kell melegíteni, a dobot forgatni kell. Egy régebbi mosógép egy-egy mosás-öblítés ciklus alatt sokkal több vizet használ el.
A mosás, centrifugálás és leeresztés külön vezérelt funkciók, amelyekhez a programkapcsoló megfelelő érintkezői kapcsolják a motort, a szivattyút, a fűtést és a szelepeket.
A programkapcsoló rajzának értelmezésénél ezért külön kell választani a következő áramköröket:
- vízbeeresztő és mágnesszelep-áramkör;
- vízszintszabályzó és biztonsági feltételek;
- fűtőbetétek és hőfokszabályzás;
- mosómotor előre- és hátramenete;
- centrifugamotor és segédfázis;
- szivattyú és vízleeresztés;
- tető- vagy ajtókapcsoló;
- programkapcsoló-motor és léptetőmechanizmus.
A mosó- és centrifugareléknek mindkét morzeérintkezőjét ki kell vezetni, hogy akár aszinkron pólusszám-váltós, akár soros egyenáramú motor beköthető legyen.
Programkapcsoló-csere és vezetékazonosítás
Programkapcsoló cseréjekor különösen fontos a vezetékek pontos azonosítása. A fekete vezetékek között nem lehet kizárólag a szín alapján választani, mert ugyanahhoz a készüléktípushoz is eltérő bekötés tartozhat.
- A készüléket le kell választani a hálózatról.
- A programkapcsolóról készüljön több fénykép.
- Minden vezetéket fel kell címkézni.
- A csatlakozók helyét és a vezetékek irányát fel kell jegyezni.
- A cserealkatrész típusát és érintkező-kiosztását ellenőrizni kell.
- A bekötést csak a megfelelő rajz alapján szabad visszaállítani.
Ha valaki ennyire nem ért hozzá, akkor hívjon szakembert hozzá.
Gyakran keresett alkatrészek
| Alkatrész | Megadott ár vagy állapot |
|---|---|
| Energomat motor bontott | 9000 ft. |
| Energomat termál mágnesszelep bontott | 1800 ft. |
| Energomat termál ajtókapcsoló bontott | 1790 ft. |
| Hajdu thermál szivattyú bontott | 4000 ft. |
| Energomat termál hőfokszabályzó | Nincs készleten. |
| Hajdu vízszintszabályzó, bontott | 2690 ft. |
| Hajdu hőfokszabályzó, bontott | 3300 ft. |
| Energomat szivattyú, bontott | 3500 ft/db. |
| Hajdu légcsapda, bontott | 2200 ft. |
| Programkapcsoló tekercs bontott | 3500 ft. |
| Programkapcsoló motor bontott | 3800 ft. |
Biztonságos hibakeresés
A 230 V-os készülék belsejében végzett mérés életveszélyes lehet. A fűtőbetétek, a programkapcsoló, a szivattyú, a motor és a mágnesszelepek ellenőrzését csak megfelelő műszerezettséggel és villamos szakértelemmel szabad elvégezni.
Szivattyúhibánál felmerült, hogy a készülékben a szivattyúnak direktbe 230 V-ot kell adni. Nem muszáj, a helyén is adhatsz neki áramot. Természetesen ésszel, hogy ne magadat villanyozd fel, hanem csak a szivattyút.
A FI-leoldás, a nedvesség, a szimeringszivárgás, a fűtőbetét testzárlata, a laza csúszósaru és a beégett programkapcsoló-érintkező egyaránt komoly hibára utalhat.
Az Energomat javíthatósága
Nincs mit, ez egy örök életű gép, csak időnként egy kis generálozással újjá kell éleszteni.
Az egyik felújítás során szivattyú, komplett felújított csapágyház szimeringgel és természetesen gumi közdarabok cseréje történt.
Az Energomat gépeknél a programkapcsoló, a tekercs, a motor, a mágnesszelep, a szivattyú, a vízszintszabályzó, a hőfokszabályzó, a fűtőbetét és a centrifugához tartozó segédfázis-kondenzátor egyaránt okozhat működési hibát.
