380 villanytűzhely bekötése: rajz, fázisok és biztonsági előírások

A modern háztartások nélkülözhetetlen elektromos szerkezetévé vált a villanytűzhely. A klasszikus elektromos tűzhely rendszerint négy főzőlappal és egy sütőtérrel van ellátva, napjainkban pedig a hagyományos, a kerámialapos és az indukciós főzőmezős típusokkal találkozhatunk.

A „380 V-os” villanytűzhely-bekötés ma jellemzően háromfázisú, 400 V-os hálózatot jelent. A készülék csatlakoztatását minden esetben a gyártó bekötési rajza, a készülék adattáblája, a hatályos szabványok és a meglévő villamos hálózat tényleges állapota alapján kell elvégezni.

Miért fontos a háromfázisú bekötés?

A villamos tűzhely és főzőlap esetében a három fázis megléte az optimális, ehhez kétség sem férhet.

Ennek ellenére szinte minden modell beköthető egy vagy két fázis esetén is.

Az elektromos háztartási kályhák nagy teljesítményű berendezések, áramfogyasztásuk körülbelül 40-50 A.

Ezek az elektromos főzőkészülékek a háztartások legnagyobb fogyasztói. Teljes terhelés mellett az összes áramfelvétel könnyedén 40 A felé is emelkedhet.

A csatlakozási teljesítmény és a fázisszám nagy mértékben meghatározza az elektromos tűzhely egyidejűségét.

A fázisszám és a csatlakozási teljesítmény határozza meg nagymértékben az egyidejűleg használható főzőzónák számát a sütővel együtt.

Minél kevesebb amper áll rendelkezésre a mérőnél, annál inkább kompromisszumokra kell számítani a készülék használata során.

A villanytűzhely bekötése előtti hálózati ellenőrzés

Az elektromos tűzhely bekötése előtt a lakás vagy ház villamos rendszerén szerelői ellenőrzést kell végezni.

Ezeknek az eszközöknek meglehetősen magas az áramfelvétele, és nincs garancia arra, hogy a meglévő elektromos rendszer alkalmas a biztonságos üzemeltetéshez.

Ha az alapfeltételek nem teljesülnek, ki kell építeni azokat, különben az elektromos tűzhely nem csatlakoztatható szakszerűen és biztonságosan.

A hálózat felmérése során gyakran derül ki, hogy a meglévő infrastruktúra nem alkalmas a modern tűzhelyek üzemeltetésére.

Az 1980-as évek előtt épült épületekben gyakran találkozunk olyan problémákkal, mint az elavult vezetékek, a hiányos földelés vagy a nem megfelelő biztosítékok.

Ellenőrizendő feltételek

• Fogyasztásmérő hely.
• Névleges csatlakozási teljesítmény és rendelkezésre álló fázisszám.
• A biztosítéktábla műszaki állapota.
• Önálló áramkör az elektromos tűzhely számára.
• A villanytűzhely csatlakozási pontja.
• A csatlakozó vezeték, amely a tűzhely kapocstábláját és a csatlakozási pontot köti össze.
• A védővezető megléte és megfelelő csatlakoztatása.
• A túláramvédelem és a szivárgóáram-védelem megléte.

A meglévő hálózatnak rendelkeznie kell FI-relével.

Villanytűzhely és főzőlap esetében a túláramvédelem mellett biztosítani kell a szivárgó áram elleni védelmet is.

A hálózat felmérése során gyakran derül ki, hogy a meglévő infrastruktúra nem alkalmas a modern tűzhelyek üzemeltetésére.

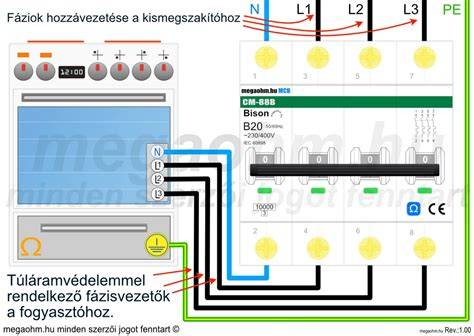

A 380 V-os, háromfázisú villanytűzhely bekötésének alapelve

Háromfázisú hálózat esetén automata gépet és háromfázisú hálózatba kapcsolható RCD-t vásárolnak, a vezetékeknek pedig öt eresnek kell lenniük.

Az öt eres kábel vezetői általában a következők:

A csatlakozási folyamat nem különbözik lényegesen az egyfázisú bekötéstől, csak a vezetékek száma és a kapocstáblán alkalmazott átkötések térnek el.

A különbség akkor lesz, amikor a vezetéket az elektromos tűzhely kimeneti csatlakozóihoz csatlakoztatják.

Csak egy jumper kerül felszerelésre: az 5. és a 6. érintkezőre.

Szükség van a „föld” és a „semleges”, vagy „nulla” helyzetének követésére is.

A tényleges kapocskiosztás azonban készülékenként eltérhet, ezért a kapocstábla fedelén található rajzot és a gyártói dokumentációt kell követni.

Kapocstábla és gyártói bekötési rajz

Nem számít, hogy melyik készüléket vásárolta: Electrolux, Gorenje, Bosch vagy Beko. A különbség az, hogy a burkolatok eltérő kivitelben fedik le a karosszéria sorkapcsát és a rögzítés különböző módjait.

Először a csatlakoztatáshoz kiválasztott kábelt kell csatlakoztatni az elektromos tűzhelyhez.

A készülék műszaki dokumentációja tartalmazza a teljesítményadatokat, a bekötési sémákat és a gyártó által előírt biztonsági követelményeket.

A beépíthető főzőlapok döntő többsége nem dugvillás, hanem fix bekötést igényel.

Beépíthető kivitelű főzőlapnál a dugvillás megoldás szinte soha nem reális.

Nézze meg a készülék névleges teljesítményét Wattban.

A bekötés módját nem lehet kizárólag a vezetékek színe vagy egy másik készülék tapasztalata alapján meghatározni.

Egyfázisú, 220-230 V-os bekötés

Az alábbi bekötési példa kifejezetten egyfázisú 220 V-os hálózatra vonatkozik.

220 V-os hálózattal az áramkör a jobb szélen található.

A lemezen az 1., 2. és 3. érintkezőt jumperrel kell összekötni, ez lesz a fázis.

A 4. és 5. érintkező a semleges vagy nulla vezetőhöz tartozik.

A 6. érintkező a földelés.

A fázisvezető színe jellemzően piros vagy barna, a nullavezetőé kék vagy világoskék, a védővezetőé zöld-sárga.

Helyesebb és megbízhatóbb a vezetőket kontaktlemezekkel összenyomni, majd csatlakoztatni.

A vezetékeket nem szabad találomra átkötni, mert a helytelen átkötés a készülék hibás működését, túlterhelését vagy veszélyes érintési feszültséget okozhat.

Egy átlagos 8,4 kW-os tűzhely esetén 230 V-on az áramerősség megközelítőleg 36,5 A lesz: I = P/U = 8400 W/230 V = 36,5 A.

Egyfázisú üzemeltetésnél ezért a teljesítménykorlátokat és az egyidejűleg használható főzőzónákat különösen körültekintően kell kezelni.

Vezeték-keresztmetszet és önálló áramkör

Az elektromos tűzhely és főzőlap csak önálló áramkörről üzemelhet.

Más fogyasztót a tűzhely áramköre nem táplálhat.

Az áramkört megszakítás nélkül kell elvezetni a tűzhely és a biztosítéktábla között, kötés nem lehet rajta.

A tűzhelynek mindenképpen új kábel szükséges.

A vezeték keresztmetszetét számos tényező befolyásolja: többek között a szakasz hossza, a készülék áramfelvétele és az, hogy hány fázisra lesz csatlakoztatva.

A vezetők keresztmetszetét a hálózat típusától - 220 V vagy 380 V -, a vezetékezés típusától, valamint az elfogyasztott áramtól vagy a berendezés teljesítményétől függően választják meg.

A gyártók a készülék kézikönyvében javaslatot tesznek a vezeték keresztmetszetére.

Jellemzően három fázis esetén 5×2,5 mm² rézvezetéket, egy fázis esetén 3×4 mm² rézvezetéket jelentenek.

Más készülék- és hálózati feltételek esetén a szükséges keresztmetszet eltérhet, ezért az adattábla, a hossz, a fektetési mód, a biztosító és a gyártói előírás együttes vizsgálata szükséges.

Az árnyékolástól a kimenetig történő lefektetéshez szükséges kábel típusának kiválasztásakor jobb megállni az egymagos vezetőknél.

Bár merevebbek, megbízhatóbbak.

A kábel elvezetésének lehetőségei

Az áramkör elvezetésére több lehetőség van.

• Kábelcsatornában, falon kívül.
• A falba süllyesztve.

Az utóbbi időigényesebb és bonyolultabb, viszont mindenképp esztétikusabb a kivitelezés szempontjából.

A villanytűzhely betáplálásának nyomvonala készülhet süllyesztett, bevésett kivitelben vagy falon kívül, kábelcsatornázva.

Műszaki szempontból nincs jelentősége.

Esztétikai különbség van csak.

A falon kívül vezetett kábelezés némileg olcsóbb és gyorsabb, illetve nem keletkezik sitt.

Továbbá nincsen vésési horony, amit még vissza kellene javítani és festeni.

Biztosíték, kismegszakító és FI-relé

A tápellátás közvetlenül a lakásból vagy a házból történik.

Az áramellátás RCD-n és megszakítón keresztül történik.

A kapcsolótáblában külön RCD-nek és megszakítónak kell lennie.

Ez a pár helyettesíthető egy difavomattal.

Ez ugyanaz a két eszköz, de ugyanabban a tokban.

A kismegszakító névleges értékét a maximálisan fogyasztott áramnak megfelelően kell kiválasztani.

Ezek az adatok a villanytűzhely útlevelében találhatók, és általában a 40-50 A tartományba esnek.

Ebben a tartományban az értékek nagy lépéssel mennek: 40 A, 50 A és 63 A.

A készülékhez tartozó védelmi készülékek kiválasztását nem szabad egyszerűen a „következő nagyobb” névleges értékre alapozni, mert a vezeték terhelhetősége, a fektetési mód és a gyártói előírás is meghatározó.

A nagyobb kismegszakító nem teszi terhelhetőbbé a kisebb keresztmetszetű vezetéket.

Három fázis esetén szükség van 3P+N vagy 4P kismegszakítóra, amely 4 modulnyi helyet foglal.

Ha nincs FI-relé, szükséges annak beépítése is, ami szintén 4 modulszélességű.

Védővezető és földelés

Az elektromos tűzhelyek az I. érintésvédelmi osztályba vannak sorolva, tehát a berendezés védővezetőjét csatlakoztatni kell a készülékhez.

A földelés megfelelő kialakítása elengedhetetlen, mivel a fémházas készülékek érintésvédelme múlik rajta.

Felhívjuk a figyelmet arra, hogy nagy teljesítményű elektromos berendezések csatlakoztatásához földelésre van szükség.

A védővezetőt nem szabad nullavezetőként használni, és a védővezető csatlakoztatását nem szabad elhagyni.

Fix bekötés vagy dugvilla?

A villanytűzhely - szemben a kisebb háztartási készülékekkel - nem dugvillával csatlakozik a hálózathoz, hanem fix, közvetlen bekötéssel.

A fix bekötés sokkal biztonságosabb, mint a villáscsatlakozó használata.

Ez utóbbi ugyanis felmelegedhet, elolvadhat, rövidzárlatot vagy tüzet is okozhat.

Megbízhatóbb csatlakozás a közvetlen bekötés a lemez bemeneti kapcsaira.

Ebben az esetben minimális számú érintkezési pont van, ami növeli a megbízhatóságot.

Ez a módszer azonban nem teljesen kényelmes: az áramellátást csak a kismegszakító lekapcsolásával lehet megszüntetni.

Maga a kályha csatlakozhat aljzaton és dugaszon, speciális tápellátáson vagy sorkapcson keresztül.

Leggyakrabban csatlakozást használnak egy konnektor és egy csatlakozó segítségével, mert ez kényelmesebb és családiasabb.

A beépíthető főzőlapok döntő többsége azonban nem dugvillás, hanem fix bekötést igényel.

Hosszabbítót, elosztót vagy T-elosztót nagy teljesítményű tűzhelyhez nem szabad használni.

A 3000 W-os terhelés sem kevés, a csatlakozási pontok állapotától függően a dugvilla vagy az elosztó túlmelegedhet.

A főzőlapok típusai és teljesítményigénye

Korábban a hagyományos főzőlapos kivitelek terjedtek el, melyek még ma is igen nagy számban üzemelnek.

Ma már sokkal kisebb számban kínálnak hagyományos főzőlappal rendelkező villanytűzhelyt, ezek lassan, de biztosan ki fognak kopni a háztartásokból és az üzletek kínálatából is.

Helyüket átveszik a sokkal energiatakarékosabb kerámialapos és indukciós típusok.

A vasmagos főzőlap a legelavultabb technológia: magas a hőveszteség és az energiafogyasztása, ezért a mindennapi főzéshez nem gazdaságos.

A kerámia főzőlap egy fokkal takarékosabb elődjénél.

A beépített fűtőszál felfelé sugározza a hőt, így oldalirányú veszteség már nincs.

Az indukciós főzőlap a jelenleg legmodernebb és leggazdaságosabb megoldás.

Egy réztekercs, vagyis elektromágnes váltakozó árammal elektromos mezőt hoz létre, amely közvetlenül a fölé helyezett, megfelelő anyagú edényben gerjeszt hőt.

A modern kerámia- és indukciós főzőlapok nagy teljesítményű készülékek, ezért a bekötésük mindig komolyabb odafigyelést igényel, mint egy átlagos háztartási gép.

A főzőlap kiválasztásakor nemcsak a méretet, a dizájnt és a funkciókat érdemes figyelembe venni, hanem a lakás elektromos adottságait is.

Bizonyos kisebb teljesítményű, egyszerűbb főzőlapok működhetnek egy fázisról, de a legtöbb modern, többzónás indukciós főzőlap számára az egyfázisú 1×16 A-es hálózat túl szűkös.

A beépíthető főzőlapok teljesítménye jellemzően meghaladja azt a szintet, amit egy hagyományos, 16 A-es konnektor biztonságosan elbírna.

Megfelelő terhelésmegosztással és szakszerű bekötéssel a 3×16 A-es hálózat a legtöbb háztartási indukciós főzőlaphoz ideális.

A modern elektromos tűzhelyek többsége rendelkezik intelligens vezérléssel, amely automatikusan korlátozza a teljesítményt, ha nem kap elegendő áramot.

Ez különösen hasznos egyfázisú bekötés esetén, ahol a rendszer optimalizálja a főzőlapok és a sütő együttes működését.

Szabadon álló és beépíthető készülékek

Szabadon álló a készülék, ha a főzőmezők és a sütő közös karosszériába vannak beépítve.

Beépíthető készülék közös energiaelosztással: átmenet a szabadon álló és a beépíthető készülékek között.

Az elektromos sütő és a főzőlap szettben vásárolható meg, és bútorba, bútorlapba építhető.

A sütőnek a főzőlap alá kell kerülnie a gyártó által megadott paraméterek szerint.

Az energiaelosztásuk közös, valamint a kezelőszervek is közös panelen vannak elhelyezve.

Szabadon beépíthető készülék esetén az elektromos sütő és az elektromos főzőlap külön-külön, egymástól teljesen önállóan építhető be.

Semmi akadálya nincs annak, hogy az elektromos főzőlap a konyha egyik felébe, a sütő viszont a másik felébe kerüljön.

Az elektromos sütő esetében lehet a készülék gyárilag dugvillás vagy csak kábeles, amely közvetlenül beköthető.

Az elektromos sütő mindkét esetben beköthető.

Akár fali konnektorba, akár lengő dugaljba.

A készülékek beüzemelése akkor sem lehetetlen, ha a főzőlap és a sütő egymástól távolabb helyezkedik el.

Teljesítménybővítés és mérőhely-szabványosítás

A villanytűzhely bekötése gyakran teljesítménybővítést és biztosítéktábla-cserét von maga után.

Teljesítménybővítésre abban az esetben van szükség, ha a meglévő csatlakozási teljesítmény nem elegendő az elektromos tűzhely vagy főzőlap üzemeltetéséhez az egyidejűséget alapul véve.

Ha háromfázisú csatlakozás kialakítására van szükség, ez egyben mérőszekrény-szabványosítást is maga után vonhat.

Ha teljesítménybővítésre vagy háromfázisú csatlakozás kialakítására van szükség a minél jobb egyidejűség eléréséhez, az többnyire mérőhely-szabványosítást fog maga után vonni.

A mérőóra előtti és alatti részhez, illetve az elosztási pontokig a fogyasztó nem fér hozzá.

Ha ott kicsi lenne a keresztmetszet, annak cseréje az elosztói engedélyes feladata.

A mérőszekrénynél és az elosztótáblánál található kismegszakítók száma és jelölése adhat első támpontot, de a legbiztosabb, ha villanyszerelővel ellenőrizteti a hálózatot.

A bekötés várható költségei

A két bekötési díjtartomány eltérő feltételekre vagy szolgáltatási tartalomra vonatkozhat: az alacsonyabb összeg olyan egyszerűbb munkára értendő, amelynél minden alapfeltétel teljesül, míg a magasabb tartomány összetettebb helyszíni munkát is tartalmazhat.

A biztosítéktábla cseréje, az önálló áramkör kiépítése, a teljesítménybővítés, a mérőhely-szabványosítás és a falban vezetett kábelezés külön költséget jelenthet.

Ha az alapfeltételek nem teljesülnek, ki kell építeni azokat, egyéb esetben az elektromos tűzhely szakszerűen nem lesz csatlakoztatható.

Garancia és szakszerű üzembe helyezés

A villanytűzhely, főzőlap - kerámialapos, indukciós vagy hagyományos -, valamint az elektromos sütő gyártói mindegyike megköveteli, hogy villamos iparban jártas szakember, villanyszerelő üzemelje be a készüléket.

A tűzhely gyártója csak akkor vállal garanciát, ha az adott készüléket villanyszerelő csatlakoztatta a ház vagy lakás villamos hálózatához, és a szakszerű bekötés meglétét a jótállási jegyen pecséttel vagy számlával igazolja.

Ha a vásárló maga köti be a tűzhelyet, vagy önjelölt szakembert bíz meg, a készülék garanciájának elvesztését kockáztatja.

Ha a tűzhely hibás, vagy a garanciális időszak alatt meghibásodik, a garanciális ügyintézéskor elsőként a bekötést elvégző villanyszerelő pecsétjét vagy a bekötésről készült számlát fogják ellenőrizni.

A villanyszerelő számlájának vagy igazolásának hiányában még szakszerű bekötés esetén is nehéz lehet a garanciális igény érvényesítése.

A bekötés általános munkamenete

1. A készülék adattáblájának és műszaki dokumentációjának ellenőrzése.
2. A meglévő hálózat, a főbiztosító, a fázisszám és a rendelkezésre álló csatlakozási teljesítmény felmérése.
3. A biztosítéktábla műszaki állapotának ellenőrzése.
4. A szükséges önálló áramkör, vezeték és védelmi készülékek meghatározása.
5. A kábel nyomvonalának kialakítása falon kívül vagy falba süllyesztve.
6. A készülék megfelelő csatlakozási pontjának kialakítása.
7. A tűzhely bekötése a gyártói kapcsolási rajz alapján.
8. A védővezető csatlakoztatása és az érintésvédelmi feltételek ellenőrzése.
9. A csatlakozások, a védelem és a készülék működésének ellenőrzése.
10. A garanciaigazolás vagy a jótállási dokumentáció kitöltése és hitelesítése.

A bekötés folyamata az áramtalanítással kezdődik, amely során a főkapcsolót lekapcsolják, és meg kell győződni arról, hogy a rendszer feszültségmentes.

A kábel kiválasztása kritikus fontosságú, mivel a nem megfelelő keresztmetszetű vezeték túlmelegedhet és tűzveszélyt okozhat.

A villanyszerelő szakember által végzett bekötés során fontos a környezeti tényezők figyelembevétele is.

A tűzhely elhelyezésének megfelelőnek kell lennie, elegendő távolságra kell lennie a faltól és a gyúlékony anyagoktól.

Az elektromos tűzhelyek jelentős áramerősséget igényelnek, ezért a számítások pontosak kell legyenek.

Gyakori hibák, amelyeket el kell kerülni

• A készülék csatlakoztatása meglévő, nem ellenőrzött konnektorra.
• Hosszabbító, T-elosztó vagy nem megfelelő elosztó használata.
• A tűzhely áramkörének megosztása más fogyasztókkal.
• A védővezető elhagyása vagy helytelen csatlakoztatása.
• A kapocstábla átkötése a gyártói rajz figyelmen kívül hagyásával.
• A kábel keresztmetszetének kiválasztása kizárólag a készülék típusa alapján.
• A kismegszakító értékének növelése a vezeték ellenőrzése nélkül.
• Az egyfázisú és háromfázisú bekötési rajzok összekeverése.
• Öt eres kábel használata helytelenül közösített nullavezetővel.
• A garanciális dokumentum hitelesítésének elmulasztása.

Öt eres kábelt úgy bekötni, hogy az egyik vezető a nulla, a „három fázisvezető” pedig három azonos fázis, külön-külön biztosítva, kimondottan tűzveszélyes lehet, ha a nullavezető terhelése nem megfelelően van méretezve.

Azért, mert ekkor mindhárom kör árama egyetlen nullavezetőn adódhat össze.

A kis hosszabbító megolvadhat, ha olyan készüléket táplálnak róla, amelynek teljesítménye meghaladja a hosszabbító és a csatlakozási pont terhelhetőségét.

Az ilyen hosszabbítót használni sem szabad.

Miért nem ajánlott a saját kezű bekötés?

A villamos energia komoly és veszélyes vállalkozás.

A főzőlap nagy teljesítményű készülék, amelynek rossz bekötése nemcsak a készülék meghibásodásához, hanem akár balesetveszélyhez is vezethet.

Igen, erősen javasolt a villanyszerelő bevonása.

A legtöbb esetben szakember segítségére lesz szükségünk.

Ha egy ilyen termék megvásárlásán gondolkodunk, nem árt előre egyeztetni egy villanyszerelővel.

Az elektromos tűzhely bekötése összetettebb, mint egyszerűen bedugni a készüléket a fali aljzatba.

A szakszerű felmérés és kivitelezés garantálja, hogy a készülék hosszú éveken át biztonságosan és hatékonyan szolgálja a családot.

Beépítési és elhelyezési szempontok

Az újabb technológiát felvonultató készülékek már beépíthetőség terén is túlmutatnak elődeiken.

Olyan kombináció állítható össze, amely kielégíti a család igényeit.

Az elektromos főzőlap akár a konyha egyik felében lehet, míg a villanysütő a másik felében.

Könnyedén megtalálható a megfelelő készülék funkció, beépíthetőség, kialakítás és ár szempontjából.

A beépíthető sütő és főzőlap esetében a készülékek bekötési ponttól való távolsága is fontos.

Jellemzően egy méteren belül vannak, de ez nem törvényszerű.

Előfordulhat, hogy a villanyfőzőlaptól a villanysütő egészen távol van.

A modern konyhákban a villanytűzhelyek központi helyet foglalnak el, hiszen ezeken készülnek el a mindennapi ételek.

Választhatunk modern stílusút, esetleg retro vagy vintage változatot is, de a külső kialakítás mellett az elektromos hálózat műszaki adottságait is figyelembe kell venni.

tags: #380 #villanytuzhely #bekotese #rajz
