A Whirlpool felültöltős mosógép bekötése házilag is megoldható, ha a készülék használati utasítását követi, megfelelő csatlakozási pontok állnak rendelkezésre, és a biztonsági előírásokat betartja.
A mosógép bekötésének legfontosabb részei a megfelelő hely kiválasztása, a szállítási rögzítők eltávolítása, a vízbevezető tömlő csatlakoztatása, a leeresztő tömlő bekötése, a készülék vízszintezése és a földelt elektromos csatlakozás biztosítása.
Mit ellenőrizzünk a Whirlpool mosógép bekötése előtt?
Elsősorban a gyártó használati utasítását olvassa el, hisz eltérhet ettől a leírástól a tényleges beüzemelés.
Házhozszállítás esetén ellenőrizd, hogy valóban azt hozták-e ki számodra, amit megrendeltél, majd tüzetesen vizsgáld meg, hogy nem sérült-e a termék csomagolása.
Ha nem látsz rajta semmilyen sérülést, csomagold ki a terméket.
Amennyiben a készülék hideg helyről érkezik a lakásba, minimum 4 órát hagyjuk pihenni a beüzemelés előtt.
Kezdje azzal, hogy megméri azt a helyet, ahová a mosógépet szeretné tenni és a vízcsatlakozás, szennyvízelvezetés távolságát.
Fontos, hogy amikor a mosógép a helyén van, a gép és a fal között körülbelül 7-10 cm távolságnak kell lennie.
A mosógépet sík és kemény padlóra állítsa, úgy, hogy ne érjen falhoz, vagy bútorhoz!
| Ellenőrizendő terület | Fontos szempont |
|---|---|
| A készülék helye | Sík és kemény padló |
| Fal és mosógép közötti távolság | Körülbelül 7-10 cm |
| Vízcsatlakozás | A készülék közelében, megfelelő menettel |
| Szennyvízelvezetés | Falban, mosdó vagy mosogató alatt, illetve szükség esetén kádban |
| Elektromos csatlakozás | Földelt 230V-os konnektor |
A felültöltős mosógép kicsomagolása
Ha leszedted a csomagolást, kinyithatod a mosógép tetejét.
Távolítsd el a zárvédő műanyag idomot, a mosószer-adagolót vedd ki, utána pedig kiveheted a dobrögzítő hungarocellt is a gépből.
Ezek után kinyithatod a gép dobját, és kiszedheted a benne lévő vízbekötőcsövet.
Ne lepődj meg, ha vízcseppeket találsz a dobon - az Electrolux mosógépek mindegyikét kipróbálják a gyártás után a gyárban.
A Whirlpool készüléknél mindig az adott modell használati útmutatója alapján kell ellenőrizni, hogy milyen csomagoló- és szállítási rögzítőelemeket kell eltávolítani.
A dobrögzítő csavarok eltávolítása
Miután eltávolította a mosógép csomagolását, a hátoldalán keresse meg a szállításhoz szükséges rögzítő csavarokat, és távolítsa el őket.
Első lépés, hogy az összes dobrögzítő csavart távolítsuk el a mosógép hátuljáról, ezeknek a csavaroknak a funkciója az üst védelme, azaz hogy a szállítás során a dob ne verje szét az üstöt, fűtőszálat és egyéb alkatrészeket.
A csavarok bent felejtése komoly károkat okozhat indításkor!
Ezek a csavarok a dobot a helyén tartották szállítás közben, hogy ne sértse meg a mosógép belsejét.
Távolítsd el a három dobrögzítő csavart, mert ha ezt elmulasztod, komoly károkat tehetsz benne.
A távtartó betétet picit lefelé csavarva tudod majd kivenni, és az itt keletkező lyukra a kezelési utasítás csomagolásában található vakdugót helyezd be.
Esztétikailag fontos, de ha kimarad ez a lépés, akkor sem lesz gond vele.
A rögzítőelemek száma és pontos elhelyezkedése modellenként eltérhet, ezért a Whirlpool használati utasításában szereplő ábrát kell elsődlegesnek tekinteni.
A Whirlpool felültöltős mosógép vízbekötése
A vízbekötés azonban nagyon fontos: először is a vízbekötőcső egyik végén ellenőrizd a szűrő melletti tömítést.
A másik végén pedig, amit majd a mosógéphez kell rögzíteni, nem találsz tömítést - ezt magában a mosógépben találod!
Ehhez el kell távolítanod az ürítőcsövet, alatta megtalálod a tömítést.
Csavard rá a rögzítőcsavarral, a vízbekötőcsövet pedig a mosógép hátulján található vájúban függőlegesen végigvezetheted.
Új mosógép üzembe helyezésekor mindig új mosógéptömlőket kell felszerelni.
A régi tömlők elfáradhatnak, így növeli a vízbiztonságot otthonában az új tömlőkkel.
A falon vagy a mosódó alatt található a vízkiállás, innen kapja a mosógép majd a tiszta vizet.
A 3/4 colos befolyócső az új mosógépekhez tartozékként jár, ami általában 1,5 méteres szokott lenni.
Majd csatlakoztassuk a mosógép befolyócső egyenes végét a mágneses vízlágyítóra, majd azt pedig a vízkiállásra, hogy a készüléknek meglegyen a megfelelő vízellátása.
Ha ezzel megvolnánk, a befolyócső pipa végét pedig a mosógép 3/4″-os csatlakozójára tegyük rá, általában egy ilyen csatlakozó található a készülékeken.
A tömlőt kézzel, stabilan kell felcsavarni, majd ellenőrizni kell, hogy a csatlakozásnál ne legyen megtörve vagy megfeszítve.
Hideg vizes csatlakozás
Leírásunkban csak a hideg vizes mosógép bekötését szemléltetjük, hisz ez a gyakoribb.
Nálunk jellemzően hideg vízről működik a mosógép, így egy csatlakozás lesz csak.
Amennyiben hideg és meleg vízről is működik a mosógép, azt jellemzően a gépen valahol jelölik.
Ebben az esetben figyelnie kell arra, hogy a mosógép hátulján jelölt csatlakozók alapján kösse rá a hideg, vagy meleg vízcsapra a mosógépet.
A Whirlpool felültöltős modellnél mindig a készülék hátulján található jelöléseket és a kezelési útmutatót kell követni.

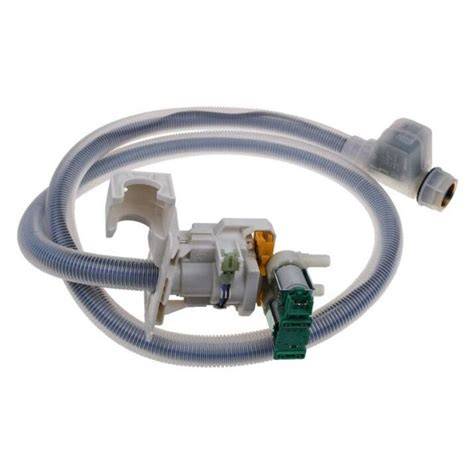

AquaStop tömlő használata
Aquastop befolyócsővel szerelt mosógépek bekötése nem különbözik a hagyományosétól.
A képen lévő tömlőn a kék rész alatt van egy úgynevezett aquaStop.
Ez egy vízvédelmi eszköz, melyről bővebben olvashat a Mire jó az AquaStop?
Az AquaStop rendszer használatakor sem szabad a tömlőt megtörni, erősen meghajlítani vagy feszültség alatt hagyni.
A leeresztő tömlő bekötése
Harmadik lépés, hogy a leeresztőtömlőt is csatlakoztatnunk kell, ennek a célja, hogy a mosógépből a piszkos víz el tudjon folyni a megfelelő helyre.
A mosógép felszerelésének következő lépése a szennyvízleeresztő cső bekötése.
A gép hátulján már rajta van a vastag szürke szennyvízleeresztő cső.
Ezt kell csatlakoztatni vagy a falon lévő, vagy a mosdó/mosogató alatti leeresztő szennyvízkivezető csatlakozáshoz.
A falon található a vízleeresztő kiállás, ahol eltávozik majd a szennyvíz.
Ennek bekötéséről a mosógép piktogramján találsz bővebb információt, de egy, a mosógéphez való műanyag tartozék segítségével a kádba is kivezetheted a vizet.
Sok helyen a kádba helyezik el a leeresztőcsövet, addig, amíg a mosógép működik.
A leeresztőtömlőt úgy kell elhelyezni, hogy ne törjön meg, ne szoruljon be a készülék és a fal közé, valamint stabilan a helyén maradjon.
A víz leeresztése kötelező lépés minden mosógépben.
A tartály kiürítéséhez a gép csövekkel, tömlőkkel, szivattyúval és leeresztőszűrővel van felszerelve.
A lefolyószűrő a legsebezhetőbb, mivel összegyűjti a szennyeződéseket és az idegen tárgyakat.
A mosógép vízszintezése
Negyedik lépés a mosógép vízszintezése, lényeges, hisz nem jó, ha billeg a masina, főleg üzem közben.
A mosógép lábai állíthatóak, így egy vízmérték segítségével pontos vízszintbe állítható a készülék.
Hosszanti és keresztirányban is ellenőrizni kell a vízszintet.
Fontos, hogy mind a négy láb stabilan álljon a padlón.
A mosógép elején található tekerhető lába(ka)t tekerjük ki vagy befelé, attól függ, hogy emelnünk vagy süllyesztenünk kell a készülék elejét.
Ez a művelet kihagyása a mosógép ugrásához vezethet.
A centrifugálási ciklus közbeni rezgés erősebb lehet, ha a készülék nincs megfelelően beállítva, a padló nem stabil, vagy a lábak közül valamelyik nem érintkezik megfelelően a padlóval.
Az elektromos csatlakozás biztonsági szabályai
Dugjuk be az elektromos csatlakozót a 230V-os konnektorba, de mielőtt ezt megtennénk, győződjünk meg, hogy földelt a konnektor.
A mosógépgyártók nem javasolják, sőt tiltják, hogy hosszabbítóról működtesse a mosógépet, így a legideálisabb, ha közvetlenül a konnektorig ér a mosógép tápkábele.
A mosógépek adatai között, a használati utasításban, megtalálja az áramkábel hosszúságát.
Lényeges, mert a mosógép váza fém és így a földelés kötelező az áramütés veszélye miatt.
A földelés leellenőrzése egyszerű, lekapcsoljuk a villanyórát, vagyis teljes áramtalanítást végzünk a lakásban, majd kiszereljük a konnektort.
Ha három madzag van bekötve, az bizonyára földelt konnektor: fázis-fekete, 0-kék, föld-zöldsárga.
A konnektor szétszerelését és a földelés ellenőrzését csak megfelelő villamossági ismerettel szabad elvégezni.
Ha a konnektor állapota vagy a földelés megléte nem egyértelmű, villanyszerelő bevonása szükséges.
Miért fontos a helyes bekötés?
A felültöltős mosógépek multifunkcionális készülékek, tucatnyi alkatrészt, érzékelőt és csövet tartalmaznak.
A mosógép összes alkatrésze a fémház belsejében van „elrejtve”.
A műszerfal és a hozzáférési panel felül található, míg az oldalakat vakpanelek borítják.
A csőrendszer a vízellátásból a dobba, majd a csatornába szállítja a vizet.
Ezek „összekötik” a gép alkatrészeit, az emberi vérerekre emlékeztetve.
Különösen figyelemre méltóak a be- és leeresztőtömlők.
A nem megfelelően bekötött tömlő vízszivárgást, a hibásan elhelyezett leeresztőcső pedig elégtelen vízelvezetést okozhat.
A Whirlpool felültöltős mosógép főbb alkatrészei
Ahhoz, hogy megismerd a mosógépedet, ismerned kell az összes alkatrészét.
Csak a fő alkotóelemek nevének és céljának tanulmányozásával lehet megérteni a szerkezeti elemek és azok elhelyezkedése közötti kapcsolatot.
Amikor megismerkedsz egy felültöltős mosógéppel, ismerned kell az alkatrészek listáját.
A tanulmányozásával a felhasználó megértheti a kulcsfontosságú csomópontok kapcsolatát és hozzávetőleges helyét.
Vezérlőmodul
A legtöbb modern mosógép elektronikus vezérléssel van felszerelve.
A „régi” mechanikusokkal ellentétben mindent egy modul vezérel és szabályoz - egy összekötő egység, amely érzékelőkből, vezetőkből, sínekből és mikrochipekből áll.
A vezérlőmodul indítja el a mosógépet: feldolgozza a műszerfalról érkező információkat, és a parancsokat „a láncon felfelé” továbbítja a rendeltetési helyükre.
A készülék bekapcsolása, a vízzel való feltöltés, a motor beindítása és a víz leeresztése - mindezt csak az elektronikus egység „engedélye” után végezzük el, amely számos triacot, érzékelőt és érintkezőt használ.
A panel ezután figyeli a működést, figyeli a csomópontokból érkező jeleket és adatokat.
Ha az elektronikus rendszer meghibásodik, a gép leáll: nem kapcsol be, nem reagál a felhasználói parancsokra, vagy lefagy.
Egy elektronikus modul rendkívül összetett alkatrész.
Szerkezetének és működésének önálló megértése meglehetősen nehéz, különösen azok számára, akik nem jártasak az elektrotechnikában.
Töltőrendszer és nyomáskapcsoló
A felültöltős mosógépek töltőrendszere egy nyomáskapcsolóból, tömlőkből és egy beömlőszelepből áll.
A vízbevezetés azonnal megkezdődik, miután a felhasználó elindítja a programot a kezelőpanelen található „Start” gomb megnyomásával.
A munkaciklushoz szükséges vízgyűjtés általában azonnal megkezdődik, miután a háziasszony a „Start/Szünet” gomb megnyomásával elindította a mosást.
A töltőrendszer minden eleme folyamatosan kölcsönhatásban áll egymással, a fő „vezérlő” pedig a vízszintérzékelő.
Így a töltőrendszer minden eleme összehangolt csapatként működik, amelyet a nyomáskapcsoló felügyel.
Motor és hajtás
A mosógép „szíve” a motorja.
Ez az elektromos motor, amely felgyorsítja a dob tengelyét, biztosítva, hogy a henger a kívánt sebességgel forogjon.
A motorhoz csatlakoztatott tachogenerátor szabályozza a fordulatszámot.
A modern függőleges görgők inverteres motorokkal vannak felszerelve, amelyek közvetlenül a dob tengelyéhez csatlakoznak, így nincs szükség hajtószíjra.
Az új felültöltős mosógépek inverteres motorokkal vannak felszerelve, amelyek közvetlenül a dob tengelyéhez csatlakoznak hajtószíj nélkül.
Néhány felültöltős mosógép kommutátoros motorral van felszerelve.
Itt a motor impulzusát egy szíjtárcsákra tekert hajtószíj továbbítja a dobhoz.
Ez a lehetőség olcsóbb, de kevésbé megbízható: a szíj gyakran leesik, elszakad vagy megnyúlik.
A modern függőleges rakodóberendezések azonban néha kommutátoros motorokat használnak.
Ebben az esetben a motor impulzusát egy, a szíjtárcsákra tekercselt hajtószíj továbbítja a dobhoz.
Ez a kialakítás sokkal olcsóbb, de kevésbé megbízható is, mivel a szíj gyakran lecsúszik a szíjtárcsákról, eltörik és idővel deformálódik.
Fűtőelem és termisztor
Az elöltöltős gépekhez hasonlóan a függőleges gépek is cső alakú elektromos fűtőtestet, TEH-et használnak a fűtéshez.
Az elöltöltős gépekhez hasonlóan a felültöltős gépekben is egy cső alakú elektromos fűtőtest melegíti a vizet.
Miután a felhasználó kiválaszt egy üzemmódot és beállítja a hőmérsékletet, az elektronikus panel fogadja a paramétereket és aktiválja a fűtőtestet.
A háziasszonynak csak a programot és a fűtési hőmérsékletet kell kiválasztania; a vezérlőmodul ezután fogadja ezeket az adatokat, és továbbítja azokat a fűtőelemnek.
A fűtési szintet egy termisztor, egy hőmérséklet-érzékelő figyeli.
A vízmelegítő mellett egy termisztort is használnak - egy speciális hőmérséklet-érzékelőt, amely figyeli a rendszerben lévő folyadék hőmérsékletét.
Úgy néz ki, mint egy fémcső, és magában a fűtőelemben található.
Ez az alkatrész egy kis fémcsőhöz hasonlít, amely magában a cső alakú elektromos fűtőberendezésben található.
Lengéscsillapítók és rugók
Amikor a dob forog, elkerülhetetlenül centrifugális erő keletkezik, amelyet lengéscsillapítók nyelnek el.
Ezek kompenzálják a kimenő rezgést, megakadályozva, hogy a mosógép a szobában pattogjon vagy a falnak üsse magát.
A lengéscsillapító rendszer viseli a rázkódás legnagyobb részét.
A mosógépek tulajdonosai valószínűleg már észrevették, hogy a berendezéseik erősen rezegnek a centrifugálási ciklus alatt.
A rezgés még erősebb is lehetett volna, ha a házon belüli lengéscsillapítók nem csillapították volna a centrifugális erőt, amely a dob túlzott forgása során keletkezik.
A lengéscsillapítók tompítják a kimenő rezgést, megakadályozva, hogy a mosógép működés közben ugráljon, és károsítsa a padlót, a falakat és a környező tárgyakat.
Az állandó rezgés a lengéscsillapítók elkopását, a rugók megnyúlását és az ellensúlyok meglazulását okozza.
Ez különösen igaz, ha a mosógép nincs megfelelően beszerelve, vagy túl sokáig használják.
Ez még gyorsabban megtörténik, ha a mosógépet nem megfelelően telepítették, vagy élettartama végéhez közeledik.
Ajtó- és fedélzár
Minden függőleges mosógép rendelkezik mechanikus és elektronikus zárral is.
A mechanikus zár a normál ajtózárásra aktiválódik, amikor a zárnyelv a megfelelő horonyba illeszkedik.
Az elektronikus zár automatikusan aktiválódik a mosási program elindításakor a zárszerkezetnek, vagyis az UBL-nek köszönhetően.
Minden felültöltős mosógép nemcsak mechanikus, hanem elektromos zármechanizmussal is rendelkezik.
A rendszer elektromos része automatikusan aktiválódik, amint a felhasználó elindít egy ciklust.
Dob, üst és tömítés
A mosógép kulcsfontosságú eleme a tartály - egy lezárt műanyag tartály.
A csapvizet összekeverik a mosószerrel.
A dob rozsdamentes acélból készült.
A ruhákat a hengerbe töltik, és egy motor beállított sebességgel forgatja.
A dob a mosógép rendkívül fontos része.
Ez a lezárt műanyag tartály összekeveri a vezetékes vizet a mosószerrel, majd visszavezeti azt a dobba.
Maga a dob rozsdamentes acélból készült, hogy megakadályozza a deformálódást a vízzel való állandó érintkezés miatti intenzív használat során.
A ruhát először a dobba töltik, majd egy elektromos motor segítségével a kívánt sebességgel centrifugál.
A dob tömítését egy nyílászáró mandzsetta is biztosítja - egy gumitömítés, amely a henger széleire van feszítve.
Ez zárja le a tartály és a ház közötti rést, megakadályozva a szivárgást és az eltömődést.
Ami a dob vízállóságát illeti, azt egy gumitömítés biztosítja, amely a henger minden szélén található.
Ez a gumitömítés szorosan lezárja a dob és a mosógép teste közötti rést, teljesen blokkolva a vízszivárgást.
Mosószeradagoló
A mosógép alapvető része a mosószeradagoló.
Ez egy műanyag tálca, amely a mosószer adagolására szolgál.
Végül, bármilyen mosás lehetetlen speciális mosószer nélkül, amelyhez a gép portartállyal rendelkezik.
Ez a műanyag adagoló általában több szegmensre van osztva - előmosáshoz és főmosáshoz, valamint öblítőhöz és fehérítőhöz.
A port vagy gélt kimért adagokban veszik ki a tartályokból - meghatározott időközönként és a program meghatározott szakaszaiban.
Minden vegyszert a megfelelő időben távolítanak el a rekeszekből, a munkaciklus aktuális szakaszától függően.
Szivattyú, tömlők és lefolyószűrő
Bármely mosógépnek a sikeres működés után le kell ürítenie a használt folyadékot.
Erre a célra csövekkel, tömlőkkel, szivattyúval és lefolyószűrővel van felszerelve.
A rendszer legfontosabb alkotóeleme a szivattyú, mivel ez teszi lehetővé a víz elvezetését a rendszerből a csatornába.
Minden szivattyú azonos kialakítású.
Egy motor hajtja őket, amely gyorsít és forgat egy járókereket - egy propellert, amely a vizet a kívánt pályára irányítja.
Típustól függetlenül a szivattyúk ugyanúgy vannak kialakítva.
Egy kis villanymotor működteti őket, amely gyorsulás közben megforgat egy járókereket, amely a kívánt irányba tereli a vizet.
A vízelvezetéssel kapcsolatos problémák ritkák, és nem a szivattyúk okozzák őket.
A lefolyórendszer meghibásodása ritka, különösen a szivattyú károsodása miatt.
Az eldugult vízelvezetés fő oka az eltömődött tömlők, amelyeket a mosógépbe került szennyeződések okoznak.
A felhasználók leggyakrabban az eltömődött tömlők és a lefolyószűrő miatt tapasztalnak vízelvezetési problémákat, amelyeken rendszeresen felhalmozódik a szennyeződés és az idegen tárgyak.
Bekötés utáni ellenőrzés
A vízbekötés és a leeresztő tömlő csatlakoztatása után ellenőrizni kell, hogy minden csatlakozás stabil-e.

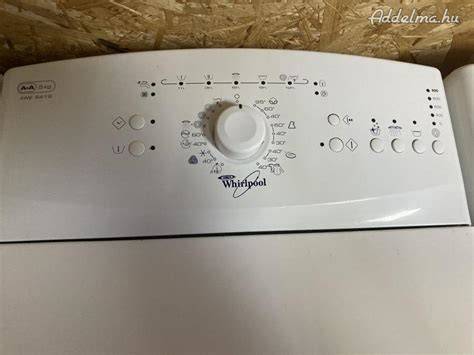

A mosógépet a bekapcsolás előtt vízmértékkel hosszanti és keresztirányban is ellenőrizni kell.
Mind a négy lábnak stabilan kell állnia a padlón.
A dobrögzítő csavarok eltávolítását szintén ellenőrizni kell, mert a csavarok bent felejtése komoly károkat okozhat indításkor.
Az első próba előtt ellenőrizze, hogy a befolyócső és a leeresztő tömlő nem feszül-e, a csatlakozásoknál nincs-e szivárgás, és a készülék nem ér-e falhoz vagy bútorhoz.
Normális körülmények között a felhasználóknak nem kell megérteniük, hogyan működik a mosógépük vagy más háztartási készülékük.
Egy Whirlpool felültöltős mosógép működésének ismerete általában hasznos, ha a berendezés meghibásodik és javításra szorul.
Ha egy „háztartási segítő” tulajdonosa ismeri a rendszert, először maga is ellenőrizheti a fő alkatrészeket és érzékelőket, majd szerviztechnikus hívása nélkül is megoldhatja a problémát.
Ha az elektronikus rendszer meghibásodik, a gép leáll: nem kapcsol be, nem reagál a felhasználói parancsokra, vagy lefagy.
A vezérlőmodul hibája összetett meghibásodás lehet, ezért az elektronikus egység javítását és a feszültség alatt végzett munkát szakemberre kell bízni.
Garancia és üzembe helyezés
A mosógép bekötése megoldható házilag is, hisz nem feltétele a garanciának a szakszervizzel történő beüzemelés.
Az otthoni megoldás így némi kisebb megtakarítás lehet számunkra.
Sajnos sok vásárló elköveti azt a hibát, hogy nem tartja szem előtt a vásárolt készülék garanciális idő hosszát.
Ez később problémákat okozhat, ha szükség van a háztartási gép javítására vagy cseréjére, és nem rendelkezik érvényes jótállási védelemmel.
A garanciális feltételeket mindig a Whirlpool készülékhez mellékelt dokumentumok és az aktuális gyártói tájékoztatás alapján kell ellenőrizni.
Nem biztos, hogy vízvezeték-szerelőre van szüksége a mosógép szakszerű bekötéséhez.
Villanyszerelőt kell hívni, ha a konnektor földelése nem ellenőrizhető biztonságosan, a csatlakozás sérült, vagy a lakás elektromos hálózata nem felel meg a készülék követelményeinek.
Whirlpool mosógépek - Telepítési útmutató
tags: #whirlpool #mosogep #felultoltos #bekotese
