A korszerű fűtési, hűtési és ipari rendszerek egyik legfontosabb alkotóeleme a hőcserélő. A Passat B5 esetében a hőcserélő a jármű fűtési rendszerének fontos része: feladata, hogy a motor működése során keletkező hőt átadja az utastér fűtésére szolgáló levegőnek.
A hőcserélő olyan berendezés, amely két különböző közeg - például víz és víz, víz és fagyálló vagy víz és gáz - között ad át hőt anélkül, hogy a két közeg keveredne. A hőcserélő egyik közegből hőt von el, és azt átadja egy másiknak.
A Passat B5 hőcserélőjének alapvető feladata
A hőcserélő egyik közegből hőt von el, és azt átadja egy másiknak. A Passat B5 fűtési rendszerében a motor hűtőfolyadéka a hőleadó közeg, az utastérbe áramló levegő pedig a hőfelvevő közeg.
Az egyik közeg melegebb - ez a hőleadó. A másik hidegebb - ez a hőfelvevő. A hő az anyagok természetes tulajdonságából adódóan mindig a magasabb hőmérsékletűtől a hidegebb felé áramlik.

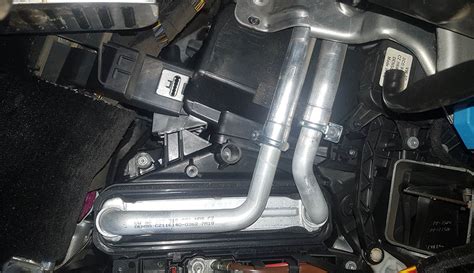

A Passat B5 hőcserélője, vagyis fűtőradiátora a műszerfal mögötti fűtőegységben található. A felmelegedett motor-hűtőfolyadék a radiátor belsejében áramlik, miközben a ventilátor levegőt vezet át annak felületén. A hő a radiátor falán keresztül jut át a levegőbe, amely így felmelegítve kerül az utastérbe.
A folyamat során a hűtőfolyadék és az utastéri levegő nem keveredik egymással. A hőátadás egy szilárd fémen, például a radiátor csövein és lamelláin keresztül történik.
Hogyan működik a hőcsere?
A működési elv egyszerű: a hőcserélő belsejében több, speciálisan kialakított, nagy felületű lemez vagy cső található. Ezek egyik oldalán a meleg, a másikon a hidegebb közeg áramlik.
Az energiaátadás folyamata három fizikai jelenségre épül: vezetés, konvekció és sugárzás. A legtöbb hőcserélőnél a vezetés a domináns, hiszen a hő egy szilárd falon - például fémlemezen vagy csövön - keresztül halad.
A hőátadási hatékonyságot több tényező befolyásolja: az anyag hővezető képessége, a felület nagysága, a közeg áramlási sebessége és az áramlás típusa.
A Passat B5 fűtőradiátorában a hűtőfolyadék a kis keresztmetszetű csatornákon keresztül áramlik, miközben a külső felületet a ventilátor által mozgatott levegő hűti. A motorból érkező hűtőfolyadék hőt ad le, majd lehűlve visszatér a motor hűtőkörébe.
A folyamat közben a hőmérséklet és az áramlás sebessége folyamatosan változik. A Passat B5 fűtési teljesítményét ezért nemcsak a hőcserélő állapota, hanem a hűtőfolyadék hőmérséklete, a ventilátor teljesítménye és a levegő útjának szabályozása is befolyásolja.
A hőcserélő szerepe a Passat B5 fűtési rendszerében
A Passat B5 utasterének fűtése a motor hulladékhőjét használja fel. A motor működése közben keletkező hő egy része a hűtőfolyadékba kerül, amely ezt a hőt a fűtőradiátorhoz szállítja.
A hőcserélő ebben a rendszerben nem önálló hőtermelő berendezés. A feladata a már rendelkezésre álló hőenergia átadása a hűtőfolyadéktól az utastér levegőjének.
A rendszer helyes működéséhez a hűtőfolyadéknak megfelelő mennyiségben és megfelelő sebességgel kell átáramolnia a hőcserélőn. Ha az áramlás lelassul, a radiátor eltömődik, vagy levegő kerül a rendszerbe, a fűtési teljesítmény csökkenhet.
A hőcserélő teljesítménye közvetlenül függ a tisztaságától. A vízkő, az iszap és az olajmaradványok hőszigetelő réteget képeznek, amely csökkenti a hatásfokot és növeli a nyomásveszteséget.
A Passat B5 hőcserélőjének felépítése
A legtöbb minőségi hőcserélő rozsdamentes acélból készül, rézforrasztással. A Passat B5 fűtőradiátora általában könnyűfémből készül, keskeny csatornákkal és nagy számú hőleadó lamellával.
A felület növelése szintén javítja a hatékonyságot. Ezért alakítják ki a lemezeket hullámosan vagy bordázottan.
A radiátor belső csatornái lehetővé teszik, hogy a hűtőfolyadék nagy felületen érintkezzen a hőátadó fallal. A lamellák a külső felületet növelik, így ugyanazon méret mellett több hő adható át az utastérbe áramló levegőnek.
A hőcserélő anyagát a közeg típusa és az üzemi paraméterek határozzák meg. A rozsdamentes acél a leggyakoribb, mert jól vezeti a hőt és ellenáll a korróziónak. A réz magas hővezető képessége miatt hűtésnél hasznos.
A hőátadás hatékonyságát befolyásoló tényezők
A gyakorlatban a hőcserélő teljesítményét egyetlen mérőszám foglalja össze a legjobban: a hőátadási tényező (U). Ez a szám azt fejezi ki, hogy egységnyi felületen, egységnyi hőmérséklet-különbség mellett mennyi hő halad át másodpercenként.
A hőátadási tényező (U) az egyik legfontosabb jellemző. Ez mutatja meg, mennyi hő halad át az egységnyi felületen, egységnyi idő alatt, adott hőmérséklet-különbség esetén.
A cél mindig a minél magasabb U-érték elérése. A Passat B5 esetében a megfelelő hőátadás feltétele a tiszta radiátor, a megfelelő hűtőfolyadék-szint, a rendszer légtelensége és a megfelelően működő ventilátor.
A tényező azonban nem állandó: a lerakódások, a vízkő és az iszapréteg úgynevezett szennyezési ellenállást (fouling) adnak a rendszerhez, ami folyamatosan rontja az U-értéket.
Egy elhanyagolt hőcserélő néhány év alatt akár 20-30%-kal is veszíthet a hatásfokából, miközben a szivattyúknak egyre nagyobb nyomásesést kell legyőzniük.
A Passat B5 fűtőradiátorának eltömődése hasonló következményekkel járhat: a hűtőfolyadék áramlása romlik, a radiátor kevésbé melegszik fel, és az utastérbe jutó levegő nem lesz kellően meleg.
Az ellenáramú és azonos irányú hőátadás
A hőcserélőben két közeg áramlik, általában ellenirányban. Ez az úgynevezett ellenáramú elrendezés. Ebben a kialakításban a két közeg hőmérséklet-különbsége a teljes hosszban fennmarad, ezért a hőátadás maximális.
A helyes elrendezés kiválasztása legalább annyira meghatározza a végeredményt, mint az anyag vagy a felület nagysága.
Az ellenáramú kialakításban a meleg és a hideg közeg egymással szemben halad, így a hőmérséklet-különbség a teljes hossz mentén közel állandó marad - ez adja a legmagasabb hőátadást.
Az azonos irányú elrendezésben a két közeg együtt indul, ezért a hőmérséklet-különbség a bemenetnél a legnagyobb, majd gyorsan lecsökken, és a hőátadás visszaesik.
Miért hatékonyabb az ellenáramú hőcserélő az azonos irányúnál? Mert az ellenáramú elrendezésben a meleg és a hideg közeg egymással szemben halad, így a hőmérséklet-különbség a teljes hossz mentén közel állandó marad.
Azonos irányú áramlásnál a különbség a bemenetnél nagy, de gyorsan lecsökken, ezért ugyanakkora felületen kevesebb hő adódik át.
A keresztáramú megoldás a kettő között helyezkedik el, és főleg levegős rendszerekben, kompakt kialakításnál előnyös.
A Passat B5 hőcserélőjének gyakori problémái
A hőcserélő teljesítménye közvetlenül függ a tisztaságától. A vízkő, az iszap és az olajmaradványok hőszigetelő réteget képeznek, amely csökkenti a hatásfokot és növeli a nyomásveszteséget.
A Passat B5 hűtő- és fűtési rendszerében a szennyeződés többféle formában jelentkezhet. A radiátor belső járataiban lerakódások alakulhatnak ki, kívül pedig por és szennyeződés akadályozhatja a levegő áramlását.
Ha a hűtőfolyadék nem megfelelő állapotú, vagy a rendszerben korróziós termékek és iszap jelenik meg, a hőcserélő csatornái fokozatosan beszűkülhetnek.
A hőátadás romlását okozhatja az is, ha levegő kerül a hűtőkörbe. Ilyenkor a radiátor egy része nem telik meg megfelelően hűtőfolyadékkal, ezért a teljes felülete nem tud részt venni a hőátadásban.
Az elégtelen fűtési teljesítmény mögött nem minden esetben maga a hőcserélő áll. A problémát okozhatja a hűtőfolyadék alacsony szintje, a termosztát hibája, a vízpumpa elégtelen működése, a ventilátor hibája vagy a légterelő rendszer meghibásodása is.
A hőcserélő és a hűtőfolyadék kapcsolata
A Passat B5 hőcserélőjének működését alapvetően meghatározza a hűtőfolyadék állapota. A megfelelő folyadék nemcsak hőt szállít, hanem a korrózió elleni védelemben is szerepet játszik.
A hőcserélő anyagát a közeg típusa és az üzemi paraméterek határozzák meg. A rozsdamentes acél a leggyakoribb, mert jól vezeti a hőt és ellenáll a korróziónak.
Ha azonban a víz agresszívebb, az anyagválasztás még fontosabbá válik. A titán a legjobb választás sós vagy savas közegekhez, míg a réz magas hővezető képessége miatt hűtésnél hasznos.
Gépjárművek esetében a rendszerbe kerülő nem megfelelő folyadék, a túl magas víztartalom vagy a különböző hűtőfolyadékok keverése fokozhatja a korróziót és a lerakódások kialakulását.
Karbantartás és tisztítás
A karbantartás nemcsak a tisztítást jelenti. Fontos a tömítések, lemezek és csatlakozások ellenőrzése is. Egy apró szivárgás idővel komoly meghibásodást okozhat.
A hőcserélő teljesítménye közvetlenül függ a tisztaságától. A vízkő, az iszap és az olajmaradványok hőszigetelő réteget képeznek, amely csökkenti a hatásfokot és növeli a nyomásveszteséget.
Milyen gyakran kell egy hőcserélőt tisztítani? Ez teljesen a közeg szennyezettségétől függ.
Tiszta, lágyított vizes körökben évente egyszeri ellenőrzés is elegendő lehet, míg kemény vizes, iszapos vagy olajos közegnél gyakoribb tisztításra van szükség.
A Passat B5 esetében a fűtőradiátor állapotának ellenőrzése akkor különösen indokolt, ha a motor eléri az üzemi hőmérsékletet, de az utastérben mégsem jelenik meg megfelelő mennyiségű meleg levegő.
A tömítéses hőcserélőknél a lemezek szétszedhetők és kézzel is tisztíthatók. A forrasztott típusoknál vegyszeres (CIP) tisztítás szükséges, amely során savas vagy lúgos oldatot keringetnek a rendszerben.
A gépjárművek hőcserélőinek tisztítása során a megfelelő eljárást az alkatrész felépítése és anyaga határozza meg. A túl agresszív vegyszer károsíthatja a fémfelületeket, a tömítéseket vagy a csatlakozásokat.
Hibára utaló jelek a Passat B5-ben
- Az utastér fűtése gyenge vagy egyenetlen.
- A motor üzemi hőmérsékleten működik, de a befújt levegő hideg marad.
- A fűtőradiátor egyik oldala meleg, a másik oldala viszont hidegebb.
- A fűtés csak magasabb motorfordulaton kezd megfelelően működni.
- A hűtőfolyadék szintje indokolatlanul csökken.
- Nedvesség vagy édeskés szag jelenik meg az utastérben.
- Párásodik a szélvédő, különösen a fűtés használatakor.
- A rendszerben levegő vagy szennyeződés található.
Egy apró szivárgás idővel komoly meghibásodást okozhat. A hőcserélő tömítetlensége nemcsak a fűtési teljesítményt rontja, hanem a hűtőfolyadék folyamatos veszteségéhez is vezethet.
A hőcserélők nemcsak hőt adnak át, hanem biztonságot is garantálnak. A Passat B5 esetében a megfelelő hőátadás hozzájárul ahhoz, hogy a motor hőháztartása és az utastér komfortja egyaránt megfelelő maradjon.
Fűtőradiátor takarítás
Hőcserélő-típusok és alkalmazásuk
Csőköteges hőcserélő:Klasszikus ipari megoldás. Egy nagyobb héjban több száz cső található, amelyekben az egyik közeg áramlik, míg a másik a csövek körül halad.
Hullámosított fémlemezek sorozata választja el a két közeget. Kis helyigénye és magas hőátadási teljesítménye miatt épületgépészetben és hűtéstechnikában gyakran alkalmazzák.
Levegő-levegő hőcserélő:Jellemzően szellőztető rendszerekben használják.
Spirál hőcserélő:Két spirálisan tekert csatornában áramlik a közeg. Kis helyen is nagy felületet biztosít, és ellenáll a lerakódásoknak.
Forrasztott és hegesztett kivitelek:Ahol magas nyomás vagy agresszív közeg van jelen, ott nincs helye tömítéseknek.
A Passat B5 fűtőradiátora a jármű alkalmazási területéhez igazodó, kompakt hőcserélő. Kialakításának célja, hogy kis helyen megfelelő hőátadó felületet biztosítson, miközben a hűtőfolyadék és az utastéri levegő között hatékony energiaátadás történik.
A megfelelő hőcserélő kiválasztásának szempontjai
A megfelelő hőcserélő kiválasztása nem mindig egyszerű feladat. Először is tisztázni kell, milyen rendszerbe kerül a készülék.
A hőcserélőt mindig a rendszer teljesítményéhez kell méretezni. A maximális üzemi nyomást és a tömegáramot mindig a rendszerhez kell igazítani.
A választást a nyomás, a hőmérséklet, a közeg tisztasága és a rendelkezésre álló hely dönti el.
Kompakt, jól tisztítható megoldásként a lemezes hőcserélő a legnépszerűbb az épületgépészetben; nagy nyomáson és hőmérsékleten a csőköteges kivitel a biztos választás; agresszív vagy szennyezett közegnél pedig a spirál vagy a hegesztett kivitel bizonyul tartósnak.
A Passat B5 hőcserélőjének cseréjénél a jármű pontos típusa, motorváltozata, gyártási kivitele és a meglévő hűtési rendszer kialakítása határozza meg a megfelelő alkatrészt.
A méret, a csatlakozások elhelyezése, a hőátadó felület és a beépítési hely mind meghatározó. A bekötési lehetőségek és a rendelkezésre álló hely szintén meghatározó szempontok.
A fentiek alapján jól látható, hogy a helyes méretezés kulcsfontosságú.
Hőcserélők az energiahatékonyságban
A hőcserélők az energiahatékonyság egyik alappillérét jelentik. A modern rendszerek célja, hogy a lehető legtöbb hőenergiát hasznosítsák újra.
Ezzel energiát takarít meg, optimalizálja a folyamatokat, és lehetővé teszi a hő újrahasznosítását.
A hőcserélő a modern épületgépészet egyik nélkülözhetetlen eleme. Növeli a rendszer hatékonyságát, csökkenti az üzemeltetési költségeket, meghosszabbítja a berendezések élettartamát és biztonságosabb üzemeltetést tesz lehetővé.
A hőcserélő az egyik legalapvetőbb, mégis legfontosabb berendezés a gépészetben. Lényege, hogy két különböző közeg között hőt továbbít úgy, hogy azok fizikailag ne keveredjenek.
A modern rendszerek célja, hogy a lehető legtöbb hőenergiát hasznosítsák újra. A Passat B5-ben a hőcserélő ezt az elvet a motor működése közben keletkező hő utastéri hasznosításával valósítja meg.
Fejlesztési irányok és korszerű megoldások
Az új fejlesztések az anyaghasználatra és a felület optimalizálására koncentrálnak.
Vékonyabb, de erősebb lemezek, új lemezprofilok és digitális szabályozórendszerek segítik a pontos hőmérséklet-vezérlést.
A felület növelése szintén javítja a hatékonyságot. Ezért alakítják ki a lemezeket hullámosan vagy bordázottan.
A hőcserélők működése tehát nem csupán technikai részlet a gépészetben. A hőátadás minősége, a megfelelő áramlás, a tiszta felületek és a rendszeres ellenőrzés együttesen határozzák meg, hogy a hőcserélő mennyire hatékonyan látja el feladatát.
