A mosogatógép átfolyásmérője a beáramló víz mennyiségét figyeli, és jelet küld a vezérlőelektronikának a vízfelvétel közben. Bosch készülékeknél az átfolyásmérő egység a vízbevezető kamrához, vagyis a labirintushoz kapcsolódik, amelynek megfelelő helyén található a reed érintkező és a hozzá tartozó mágneses szárnykerék vagy csőpropelleres forgórész.
Az eredeti Bosch reed érintkező a mosogatógép átfolyásmérő egységéhez készült, és a pontos vízszint-szabályozást szolgálja. Az egység feladata, hogy pontosan figyelje a beáramló víz mennyiségét, így a mosogatógép mindig az optimális vízszinttel dolgozhasson.
Hol található az átfolyásmérő?

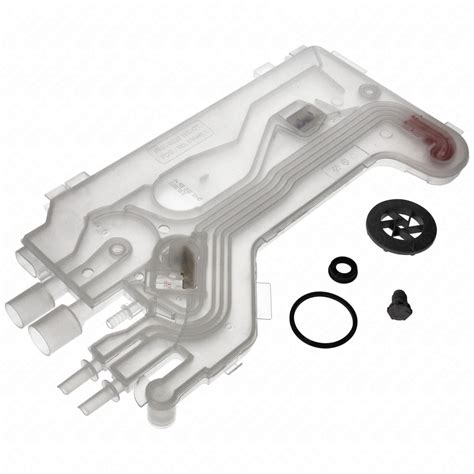

A Bosch mosogatógép átfolyásmérője a vízbevezető kamra, más néven labirintus megfelelő részén található. A reed érintkező ehhez az átfolyásmérő egységhez tartozik, és a moduláris kialakítás miatt a vízbevezető kamra megfelelő helyére bepattintható.
A csőpropelleres kivitelben a reed érintkező a nyákon egy bizonyos szögben van beforrasztva. Emiatt nem elegendő pusztán azt ellenőrizni, hogy az érintkező kapcsol-e vagy hogy a forgórész mozgására keletkezik-e elektromos jel.
- Átfolyásmérő egység: a vízbevezető kamrához, vagyis a labirintushoz kapcsolódik.
- Reed érintkező: a forgó mágneses elem impulzusait érzékeli.
- Vezérlőelektronika: az impulzusokból következtet a beáramló víz mennyiségére.
- Csőpropelleres kivitel: az érintkező pontos szöge és helyzete különösen fontos lehet.
Az átfolyásmérő működése
Az átfolyásmérőben található forgó elem a víz áramlásának hatására mozog. A reed érintkező a forgás közben impulzusokat állít elő, amelyeket a vezérlőelektronika érzékel. A tömegáram hatására ezeknek az impulzusoknak a frekvenciája változik.
Az átfolyásmérő így nem egyszerűen azt jelzi, hogy folyik-e víz, hanem a beáramló víz mennyiségéről is információt ad. Ez alapján szabályozható, hogy a készülék mikor tekintse megfelelőnek a vízfelvételt.
Az eredeti Bosch alkatrész egyik fő előnye a precíz vízmennyiség-mérés: pontosan figyeli a beáramló víz mennyiségét, így a mosogatógép mindig az optimális vízszinttel dolgozik a tökéletes tisztaságért.
Vízcsap jelzés és vízhiány-hiba
Egy Bosch mosogatógépnél a szivattyú működhet úgy is, hogy közben a vízcsap jelecske világít. Ilyenkor az átfolyásmérő hibája valóban felmerülhet, különösen akkor, ha a vezérlő nem kap megfelelő impulzusjelet a vízfelvétel során.
A hibajelenség egyik vizsgálati módja az átfolyásmérő jelvezetékének szkópos ellenőrzése. Ha nincs jel, az átfolyásmérő vagy a reed érintkező hibája valószínűsíthető. Ugyanakkor az sem bizonyítja önmagában a megfelelő működést, ha a csere után már láthatók impulzusok.
A vezérlőnek ugyanis nemcsak az számíthat, hogy van-e jel, hanem az impulzusok alakja, időzítése, frekvenciája, amplitúdója, valamint az érzékelő és a forgórész egymáshoz viszonyított helyzete is.
A reed érintkező cseréjének tapasztalatai
Szárnykerekes átfolyásmérőben a reed érintkező cseréje már több alkalommal megoldható volt, ezért elsőre logikusnak tűnhet, hogy a csőpropelleres kivitel is ugyanígy javítható.
A csőpropelleres változatnál azonban a reed a nyákon egy bizonyos szögben volt beforrasztva. Ráadásul nem sikerült pontosan ugyanolyan méretű alkatrészt beszerezni, mint amilyen eredetileg benne volt, csak kisebb reed érintkező állt rendelkezésre.
Az új reed érintkező beépítése után a forgórész kézzel vagy levegővel történő megmozgatásakor a kerék forgott, impulzusok érkeztek, és a műszer is jelzett. Ez azonban még nem jelentette azt, hogy az átfolyásmérő a mosogatógép vezérlője számára is megfelelően működik.
| Vizsgálat | Tapasztalat |
|---|---|
| Reed érintkező ellenőrzése | A műszer csipogott |
| Forgórész megmozgatása | A kerék forgott |
| Jelvezeték szkópos mérése | Impulzusok jelentek meg |
| Tömegáram vizsgálata | A jel frekvenciája változott |
| Mosogatógépben végzett próba | A vízhiány lámpa továbbra is világított |
Miért nem elegendő, ha az átfolyásmérő impulzusokat ad?
A javítás után a szkóp már mutatott jelet, és a tömegáram hatására változott a frekvencia. Ennek ellenére a mosogatógép vezérlője valamiért mégsem fogadta el a jelet.
Ez arra utal, hogy az átfolyásmérő vizsgálatakor nem elegendő a reed egyszerű kapcsolását ellenőrizni. A forgórésznek megfelelő helyzetben és megfelelő sebességgel kell működtetnie az érzékelőt, a reed méretének pedig befolyása lehet arra, hogy milyen távolságból és milyen megbízhatósággal kapcsol.
A reed érintkező szöghelyzete szintén meghatározó lehet. A nyákon eredetileg egy bizonyos szögben volt beforrasztva, ezért a kisebb méretű alkatrész azonos pozícióban történő beépítése nem feltétlenül eredményez az eredetivel megegyező kapcsolási viszonyokat.
A csőpropelleres kivitel fontos ellenőrzési pontjai
A reed pontos helyzete
A reed érintkező elhelyezése nemcsak mechanikai kérdés. A csőpropelleres átfolyásmérőnél a reedet eredetileg egy bizonyos szögben forrasztották be a nyákra, ezért a helyzet megváltoztatása módosíthatja a mágneses csatolást és az impulzusok előállítását.
A reed mérete
Ha nem pontosan ugyanolyan méretű reed áll rendelkezésre, mint amilyen eredetileg benne volt, a kisebb alkatrész működhet ugyan, de a vezérlő számára nem feltétlenül szolgáltat azonos jelet.
A jelalak
A szkópos mérésnél nemcsak az impulzusok meglétét kell figyelni. A jel alakja is fontos, mivel a vezérlő bizonyos kapcsolási szintet és megfelelően értelmezhető impulzusokat várhat.
A frekvencia változása
A tömegáram hatására változó frekvencia azt mutatja, hogy a forgórész és a reed között van kapcsolat. Ez azonban önmagában nem garantálja, hogy az impulzusok gyakorisága a teljes vízfelvételi tartományban megfelel a vezérlő elvárásainak.
A forgórész mozgása
A keréknek a víz áramlására megfelelően kell forognia. Az, hogy levegővel vagy kézzel megfújva forog és impulzusokat ad, nem feltétlenül azonos a készülékben fellépő valós vízáramlási feltételekkel.
Bosch mosogatógép E15 hibakód megoldása 2. rész
A helyszíni beállítási kísérlet eredménye
A reed érintkező helyzetét több órán keresztül próbálták állítani a szebb jel reményében. Két-három alkalommal sikerült úgy elindítani a mosogatógépet, hogy nem jelentkezett hiba, de érdemi eredmény nem született.
Ez a tapasztalat azt mutatja, hogy az érzékelő helyének kisebb változtatása hatással lehet a működésre, de az alkalomszerűen hibamentes indítás nem tekinthető stabil javításnak. A vezérlőnek tartósan és megbízhatóan kell érzékelnie a vízfelvételt.
Eredeti Bosch reed érintkező és kompatibilitás
Az eredeti Bosch reed érintkező gyári minőséget és megbízhatóságot biztosít a kompatibilis készülékekben. Eredeti Bosch alkatrészként hosszú élettartamot és zavartalan működést ígér a hozzá illő átfolyásmérő egységben.
A kompatibilitás azért lényeges, mert a reed kapcsolási tulajdonságai, mérete és elhelyezése együtt határozza meg az átfolyásmérő működését. Egy kisebb vagy eltérő kivitelű alkatrész akkor is okozhat hibát, ha mérőműszerrel vizsgálva kapcsol, és a szkópon is megjelenik valamennyi impulzus.
A moduláris kialakításnak köszönhetően az eredeti alkatrész gyorsan és egyszerűen bepattintható a vízbevezető kamra, vagyis a labirintus megfelelő helyére.
Gyakorlati hibakeresési szempontok
- Azonosítani kell, hogy a mosogatógépben szárnykerekes vagy csőpropelleres átfolyásmérő található.
- Ellenőrizni kell a vízbevezető kamra, vagyis a labirintus megfelelő részén elhelyezkedő átfolyásmérő egységet.
- Meg kell vizsgálni, hogy a reed érintkező kapcsol-e a forgórész mozgatásakor.
- Szkóppal ellenőrizni kell, hogy megjelennek-e impulzusok a jelvezetékben.
- Meg kell figyelni, hogy a tömegáram változására változik-e az impulzusok frekvenciája.
- Össze kell hasonlítani a beépített reed méretét, helyzetét és beforrasztási szögét az eredeti alkatrésszel.
- A mosogatógépben is ellenőrizni kell a működést, mert a műhelyben mért jel önmagában nem garantálja a vezérlő megfelelő működését.
A vízcsap vagy vízhiány jelzés fennmaradása akkor is lehetséges, ha a szkóp már impulzusokat mutat. Ilyenkor a jel megléte mellett azt is vizsgálni kell, hogy a vezérlő számára megfelelő-e az impulzusok minősége és gyakorisága.
Beépíthetőség és javítás
Az átfolyásmérő egység moduláris kialakítása miatt az eredeti Bosch reed érintkező egyszerűen bepattintható a vízbevezető kamra megfelelő helyére. Ez gyorsabb és megbízhatóbb megoldás lehet, mint egy eltérő méretű reed utólagos beforrasztása és hosszadalmas helyszíni állítgatása.
A csőpropelleres fajta javíthatósága tehát nem pusztán attól függ, hogy a reed érintkező képes-e kapcsolni. A megfelelő eredményhez a reed mérete, a nyákon elfoglalt szöge, a forgórész és az érzékelő távolsága, az impulzusok alakja, valamint a tömegáram változására adott frekvenciaváltozás együttesen számít.
