Hűtőszekrény motor és párologtató: működés, felépítés és gyakori megoldások

A hűtőszekrény működésének középpontjában a kompresszor áll. A mindennapi életben használt legnépszerűbb hűtőszekrények a kompresszor típusú hűtőszekrények.

A kompresszoros hűtőszekrény a leggyakoribb. Hűtőszekrényekben elektromotor hajtja a kompresszort. A kompresszor a készülék „szíve”, amely a hűtőközeg gőzeit összesűríti, komprimálja, ebből származik a kompresszor elnevezés.

A kompresszoros hűtőszekrény működési elve

A hűtőszekrény működési elve a hűtőközeg mozgásán alapul. Ez a hűtőközeg mozgása miatt történik, mivel a hűtőszekrény működik. Így a felesleges hő átjut a belső kamrából a külsőbe.

A párologtató az anyagoktól elvonja a meleget, eközben alacsony nyomáson elpárolog. Ekkor lép be a folyamatba a kompresszor. Kompresszor segítségével a párologtató belsejében keletkező gőzök kiszivárognak.

A kompresszor feladata, hogy létrehozza a szükséges alacsony nyomást a párologtató oldalán, illetve a hűtőanyag cseppfolyósításához és sűrítéséhez szükséges nyomást a kondenzátor oldalán. A sűrítési- vagy kompressziós eljárás alapját a gáz térfogatváltozásának termodinamikai viselkedése képezi.

A kompresszor a gőz halmazállapotú hűtőközeget összesűríti, majd bejuttatja azt a kondenzátorba. A hűtőszekrényből elvont hőt leadja a külső környezetnek. Ezután a hűtőközeg visszakerül a hűtőtérbe, és a folyamat kezdődik újból.

A hűtési körfolyamat fő részei

Kompresszor

A körfolyamat középpontjában a kompresszor áll. A hűtőszekrényekben elektromotor hajtja a kompresszort. A kompresszor összesűríti a párologtatóból érkező hűtőközeg-gőzöket, ezzel növeli azok nyomását és hőmérsékletét.

A kompresszorok többféle kialakításban dolgoznak. A gyakoribb típusok között csavaros- és scrollkompresszorok is találhatók. Háztartási készülékeknél azonban gyakran zárt, úgynevezett hermetikus egységet alkalmaznak.

Az ilyen egységeknél nem lehet a motort és a kompresszort külön-külön megjavítani, hanem az egész egységet ki kell cserélni. A kompresszor belsejében található olaj hűti a kompresszort is és a motort is.

Kondenzátor

A sűrített és felmelegedett hűtőközeg a kondenzátorba áramlik. Ez a rész általában tekercs alakú, és úgy van kialakítva, hogy a hűtőközeget gáznemű állapotból folyékony állapotba alakítsa.

A kondenzátor és a környezetében levő levegő között hőmérséklet-különbség alakul ki. Ennek a folyamatnak az eredményeként a hőenergia bejut a környezetbe.

A belépő hűtőközeg lehűl, elérve a szobahőmérsékletet, ezután a folyadék a kapilláris irányába mozog. A kondenzátor tehát a hűtőszekrényből elvont hőt a külső környezetnek adja le.

Kapilláriscső

A körfolyamat utolsó része a kapilláriscső, amelyet elszívócsőnek is neveznek. A folyékony hűtőközeg egy keskeny csövön halad keresztül, amelyben a nyomása csökken.

A kapilláriscső feladata, hogy csak annyi hűtőközeg kerüljön a kompresszorba és a párologtatóba, amennyi a megfelelő párolgáshoz szükséges. A kapilláriscső hosszát ezért nem szabad önkényesen megváltoztatni.

A hűtőfolyadék megérkezik a kondenzátorba, majd a kapilláriscsövön keresztül a párologtató felé halad. A nyomáscsökkenés biztosítja, hogy a hűtőközeg a következő szakaszban megfelelő állapotba kerülhessen.

Párologtató

A párologtató a kondenzátor ellentéte elvén működik: a folyékony hűtőközeg gázzá alakul, és elkezdi felvenni a hőenergiát, felszabadítva a hideget.

Ez az alkatrész egy fémlemezhez csatlakozó cső formájában készül. Az elpárologtató közvetlenül a kamrában helyezhető el, és a testével kombinálható.

A párologtató felé haladó hűtőközeg nyomása a kapilláriscső után csökken. A folyadék elpárolog, miközben hőt von el a hűtőtérben található anyagoktól. A párologtatás szakaszában a hőenergia felszívódik, amelynek eredményeként a hűtőszekrény hőmérséklete csökken.

A párologtató kialakítása úgy van megtervezve, hogy biztosítsa a folyadék teljes elpárolgását. A folyadék felszívódása, még kis mennyiségben is, a kompresszor meghibásodásához vezethet.

Szívóoldali tartály

A párologtató és a kompresszor közötti szakaszon egy speciális, alumíniumból vagy rézből készült tartály található. Szükség van a hűtőközeg teljes elpárologtatására, mert annak egy része a nem megfelelő párolgás következtében folyékony állapotban maradhat.

Ez a tartály segít megakadályozni, hogy folyékony hűtőközeg jusson a kompresszorba. A kompresszor elsősorban gőz halmazállapotú hűtőközeg kezelésére alkalmas.

A hűtési ciklus lépései

1. A párologtatóban a hűtőközeg alacsony nyomáson elpárolog.
2. A párologtató hőt von el a hűtőtérből.
3. A kompresszor kiszívja a párologtatóban keletkező gőzöket.
4. A kompresszor összesűríti és felmelegíti a hűtőközeget.
5. A sűrített hűtőközeg a kondenzátorba áramlik.
6. A kondenzátor a hőenergiát a külső környezetnek adja át.
7. A hűtőközeg lehűl és folyékony állapotba kerül.
8. A folyadék a kapilláriscsőbe jut.
9. A kapilláriscsőben csökken a nyomás.
10. A hűtőközeg visszakerül a párologtatóba, és a körfolyamat kezdődik újból és újból.

Ezt az ismétlődő ciklust egy hőmérséklet-szabályozó megszakíthatja, amely leállítja a kompresszor motorját. Amikor a hűtőtér hőmérséklete ismét a beállított érték fölé emelkedik, a kompresszor újra működésbe lép.

A motor és a kompresszor kapcsolata

Hűtőszekrényekben elektromotor hajtja a kompresszort. A motor forgása működteti azt a mechanizmust, amely a hűtőközeg gőzeit összesűríti, majd a kondenzátorba juttatja.

A kompresszor és a motor sok háztartási készülékben egyetlen zárt egységet alkot. Emiatt meghibásodás esetén általában nem lehet a motort külön-külön megjavítani, hanem az egész egységet ki kell cserélni.

Az olaj hűti a kompresszort is és a motort is. A megfelelő kenés és hűtés fontos a kompresszor hosszú élettartamához.

Hagyományos kompresszoros működés

A szokásos háztartási hűtőszekrények fő hátránya a nedvesség rendszeres megfagyása, amely belép a kamrába és a párologtató falán marad. Ennek eredményeként a képződött dér megakadályozza a levegő megfelelő lehűlését a kamrában.

Amikor a kompresszor működik, a párologtató lehűl, és a nedvesség a felületén dér formájában rakódhat le. A kompresszor leállása után a párologtató felmelegszik, ezért a dér megolvadhat.

Inverteres kompresszor

A hagyományos működés hátrányát kiküszöbölheti egy inverter beépítése a hűtőszekrénybe. Egy ilyen rendszer fő különbsége a motor állandó működése, amelynek forgási sebessége egy adott pillanatban csökken.

Ebben az esetben a kamrán belüli hőmérsékleti szintet a megadott értéken tartják. Ez a mód lehetővé teszi az egyes készülékek élettartamának növelését, és ezzel egyidejűleg az energiafogyasztás megtakarítását.

Egy- és kétpárologtatós hűtőszekrények

A kétkamrás hűtőszekrények modern modelljeiben két párologtató van felszerelve, amelyek mindegyike felelős a szerkezet külön részének hűtéséért.

A fagyasztóban található párologtató meglehetősen kompakt radiátor, amelyet szinte bárhová fel lehet szerelni. Közvetlenül a párologtató mögött található a ventilátor, amely biztosítja a levegő állandó mozgását a kívánt irányba.

No Frost rendszer

A No Frost rendszer használatakor a nedvesség nem fagy le közvetlenül a hűtőtér belső felületein. A párologtató mögött elhelyezett ventilátor folyamatosan mozgatja a levegőt.

A párologtató falain azonban felgyülemlik a kondenzátum, amelynek eredményeként fokozatosan dér képződik. Amikor a fűtőelem bekapcsol, a hóréteg észrevehetően csökken, és a kiolvadt víz a csöveken keresztül a hűtőtér rekeszén kívül található tálcába kerül.

Az ilyen készülékekre sokkal kevésbé van szükség szisztematikus ápolásra. A No Frost rendszer a párologtatónál összegyűlt dér időszakos leolvasztásával akadályozza meg, hogy a jégréteg korlátozza a hűtést.

„Síró” párologtató és cseppolvasztás

Megszabadulhatunk a fényképezőgép belsejében felhalmozódó felesleges nedvességtől nemcsak a No Frost rendszerrel. Egy meglehetősen egyszerű, de nem kevésbé hatékony, „síró” párologtatónak nevezett kialakítást jelenleg még a háztartási hűtőszekrények költségvetési modelljeibe is beépítenek.

Ebben az esetben a párologtató el van rejtve a kamra hátsó fala alatt. A kompresszor bekapcsolásakor megkezdődik a hűtési folyamat, amelynek eredményeképpen kondenzáció jelenik meg rajta, és fagyréteget képez.

A kompresszor kikapcsolása után a fal felmelegszik. A hűtő kondenzátorának nyílt típusú cseppolvasztó rendszere van. Ennek a rendszernek a neve a felolvasztott víz elvezetésének módszeréből fakad: a cseppek a fal mentén mozognak, majd a vízelvezető nyíláson keresztül a tömlőbe kerülnek.

A hűtőszekrény belső szerkezeti anyagai

Az anyagnak, amelyből a tartószerkezet készül, fokozott merevséggel kell rendelkeznie. Ha acéllemezt használnak a gyártásban, akkor vastagsága általában 0,6-1 mm.

Jelenleg azonban egyre inkább előnyben részesítik az ütésálló műanyagot, amely lehetővé teszi a drága fém felhasználásának minimalizálását. A nyíláson átfedő külső és belső panelek egy szerkezetet alkotnak, amelyek belsejében hőszigetelő anyag található.

A szükséges tömítettséget a belső panelen található peremprofil biztosítja. A mágnesszalag gyártásának alapanyagaként a báriumot különféle gyantákkal kombinálva használják, lehetővé téve a kívánt rugalmasság elérését.

A préselés pillanatában a tömítés profilja meg van nyújtva. Az eltávolítható polcokkal ellátott műanyag kamrákhoz felhasznált anyag képes ellenállni a mechanikai igénybevételnek, és teljesen ellenáll a freonnak.

A hűtőegység alacsony hőmérsékletű rekeszeinek felszereléséhez elsősorban fagyasztót, alumíniumot vagy rozsdamentes acélt használnak. Az acélkamrákat nemcsak tartósabbnak tekintik, hanem megfelelnek a higiéniai követelményeknek is.

A műanyag elemek előnyei az alacsony hővezetési tényezőben és a termékek közepes súlyában rejlenek. Jelentős hátrányuk a törékenységük. Az ilyen kamerák gyorsan elveszítik eredeti megjelenésüket.

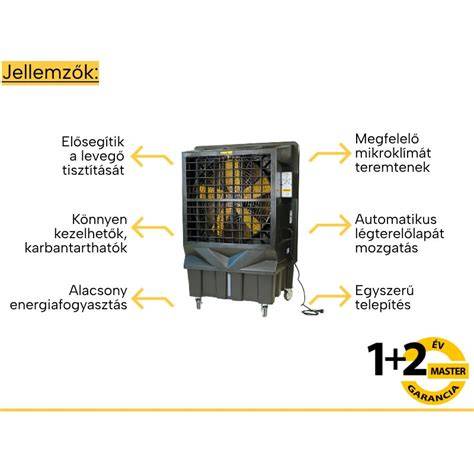

Párologtató léghűtő: eltérő készüléktípus

A párologtató léghűtő nem azonos a kompresszoros hűtőszekrény párologtatójával, bár mindkettő a párolgás jelenségét használja a hűtéshez. A vizet elpárologtató hűtőt technikailag párologtató hűtőnek nevezik. A mocsári hűtő ugyanazon az elven működik, mint az elpárologtató hűtő.

Forró időben a párologtató hűtő úgy hűti le a bejövő forró levegőt, hogy a belső ventilátor a forró, száraz levegőt átszívja a nedves médiapárnán. Ezek a készülékek a helyiséget vagy más területet szellőztetik, miközben a víz párolgása csökkenti a kifújt levegő hőmérsékletét.

Az elpárologtató léghűtők ugyanúgy működnek, mint a párologtatást alkalmazó légkondicionálók. Mivel csak ventilátort működtetnek, ezek az eszközök kevesebb energiát fogyasztanak, mint a hagyományos klímaberendezések.

Mikor hatékony a párologtató léghűtő?

Párás éghajlaton a közvetlen párolgásos hűtés nem működik jól. A készülékek akkor a leghatékonyabbak, amikor a levegő száraz.

Lenyűgöző lesz, ha alacsony páratartalmú helyen dolgozik - az ideális munkaarány kevesebb, mint 30, de csodákat tesz 30 és 60 közötti páratartalom mellett.

Az időjárástól függően a párologtató hűtők nagyon hatékonyak lehetnek a forró napokon. A száraz tengerparti területen élők számára a párologtatós léghűtő hatékony módja a megfelelő méretű helyiség hőmérsékletének szabályozásának.

Magas páratartalmú helyeken azonban nem működik megfelelően, mert a levegő már eleve sok nedvességet tartalmaz, így további víz elpárologtatása kevésbé hatékony.

Energiafogyasztás és használati terület

Az evaporatív léghűtő energiahatékonyság szempontjából előnyös lehet a légkondicionálóhoz képest. Az ilyen készülékek csak ventilátort működtetnek, ezért kevesebb energiát fogyasztanak, mint a hagyományos klímaberendezések.

Sőt, az ilyen eszközök a szabadban is használhatók - teraszon, kertben vagy a medence mellett. A száraz és forró környezetben működő készülékek növelik a levegő nedvességtartalmát is.

Az otthon vagy a munkahelyen könnyen felvehető és mozgatható párologtató hűtőt kényelmesebbnek tartják a rekkenő nyári hónapokban. A vékony toronnyal rendelkező párologtatós léghűtő gyakran kényelmesebb egy kis helyiségben, mint egy terjedelmesebb kialakítású.

Fontos műszaki szempontok vásárlás előtt

Víztartály és vízellátás

Tekintettel arra, hogy az elpárologtató léghűtők elpárologtatják a vizet, a víztartály térfogatának is elég nagynak kell lennie, hogy sokáig kitartson, mielőtt újra kell tölteni.

Egyes modellek csak vizet vesznek ki a vízcsövekből, így nem kell időnként újratölteni a tartályt. A nagyobb tartály hosszabb működést tesz lehetővé, míg a kisebb tartályú, kompakt készülékek könnyebben hordozhatók.

Légáramlás és lefedett terület

A megfelelő készülék kiválasztásakor fontos figyelembe venni a légáramlást és a helyiség méretét. A 2100 CFM állítható légáramlás akár 750 négyzetméteres helyiséget is lefedhet.

Nagyobb párolgási felületű készülékek nagyobb mennyiségű hideg levegőt biztosíthatnak. A háromoldalas, merev, nagy sűrűségű hűtőpárna növeli a párolgási felületet, így hűti a levegőt.

Vezérlés és funkciók

A kezelőszervek és a funkciók modellenként eltérőek lehetnek. Az elpárologtató léghűtőknek két fő különbsége van: egyesek kézi vezérlésűek, mások pedig távvezérlésűek.

Az oszcillációs funkció használatával manuálisan vagy automatikusan szabályozhatja a légáramlás irányát. A távirányítós párologtató hűtő lehetővé teszi az időzítő, az alvó üzemmód, az automatikus oszcilláció és a természetes üzemmód beállítását.

Az elpárologtató léghűtők további jégrekesszel rendelkezhetnek, hogy meghosszabbítsák működési idejüket. A jég „fagyos” érzetet is ad.

Hordozható párologtató hűtők különböző igényekre

VEVOR párologtató hűtő

Ha le akarja győzni a hőséget, akkor a VEVOR mocsári hűtők környezetbarát és megfizethető megoldást jelenthetnek a forró időjárásra.

Ez az egység csak vizet használ a levegő hűtésére, és nem igényel telepítést. A VEVOR párologtató léghűtő nem igényel hajolást a víz hozzáadásához, mivel a 7 gallonos víztartályt az automatikus utántöltéshez szükséges tömlőhöz lehet csatlakoztatni.

A vízhiány-védelmi funkcióval közvetlenül megfigyelheti a vízszintet. A hordozható mocsári hűtő kerekei megkönnyítik a kültéri teraszokon történő mozgatást anélkül, hogy aggódnia kellene a tartály túlcsordulása miatt.

A VEVOR 2100 CFM párologtató levegőhűtőt szellőztetett beltéri vagy kültéri használatra ajánljuk. Állandó, hűvös szellőt kap a három nagy sűrűségű párolgásos hűtőpárnától.

A készülék négy jégcsomagot tartalmaz, amelyek hűvösebbé teszik a levegőt és a vizet. A háromoldalas merev, nagy sűrűségű hűtőpárna növeli a párolgási felületet, így hűti a levegőt.

Hessaire MC37M

A Hessaire hordozható párologtató hűtő nagyobb párolgási felületet kínál, a hordozható kivitel pedig rengeteg hideg levegőt biztosít.

Egy nagyszerű párologtató hűtő a legjobb választás tornácokhoz, garázsokhoz és teraszokhoz. Magas páratartalmú helyeken nem működik.

Az MC37M párologtató hűtő megszűri a forró levegőt száraz és forró éghajlaton, miközben növeli a nedvességet. Akár 3100 CFM hideg levegőt is képes szállítani.

10.3 gallonos vízkapacitással rendelkezik, és könnyű, folyamatos vízáramlást tesz lehetővé minden kellemetlenség nélkül akár 3-4 órán keresztül. A GFCI csatlakozó hiánya ennek a modellnek a hátránya.

Evapolar Eva CHILL

Azoknak a vásárlóknak, akik pénztárcakímélő megoldást keresnek a nyári melegben, az Evapolar Eva CHILL elfér az íróasztalon munka közben vagy éjszaka az ágy mellett.

Az Evapolars hordozható párologtató hűtő 750 ml-es vízkapacitásával 45 négyzetláb területet fed le, miközben mindössze 2.87 fontot nyom.

Ez az elpárologtató hűtő akár hat órán keresztül is üzemelhet feltöltés után, de utána újra kell tölteni. Mivel az áramellátáshoz powerbankra és USB-re támaszkodik, számítógéppel is használható az eszköz töltésére.

Life Plus párologtató hűtő

A Life Plus párologtató hűtő a legjobb választás, ha kizárólag beltéri párologtatós hűtőt keres.

A készülékkel távirányítóval automatikusan beállíthatja a működést. Az 5 literes víztartály alacsony, közepes és nagy légsebesség mellett hűtheti a hálószobát és az irodát.

Ez a hordozható párologtató hűtő könnyedén megtölti az alsó víztartályt, amely a négy újrafelhasználható jégcsomagot tartalmazza a helyiség hűtésére.

Penge nélküli kialakításának köszönhetően biztonságosan használható háziállatok és gyermekek közelében. Nem olyan hatékony, mint amilyennek látszik, mert csak akkor hűti le a szobát, ha jeget teszünk a vízbe.

Arctic Air Chill Zone XL

A Hydro-Chill technológiával, három hűtőfúvókával és egy párologtató hűtőpatronnal az Arctic Air Chill Zone XL másodpercek alatt hideg, nedves, frissítő levegővé alakítja a forró levegőt.

Ez a személyi léghűtő négy állítható ventilátorsebességgel - alacsony, közepes, magas és turbó - és egy oszcilláló ventilátorral rendelkezik, hogy otthon vagy utazás közben is hűvös és kényelmes maradjon.

Ezt a személyes térelpárologtató hűtőt otthona vagy irodája bármely sarkába elhelyezheti kompakt, elegáns kialakításának köszönhetően. Könnyű kialakításának köszönhetően könnyen felemelhető és hordozható a házban.

A hordozható modellek összehasonlítása

Biztonságos használat beltérben és kültérben

Ha a készüléket beltérben kívánja használni, először a biztonságot vegye figyelembe. A vízzel működő készülékeket stabil, vízszintes felületre kell helyezni, és gondoskodni kell a helyiség megfelelő szellőzéséről.

A párologtató hűtők a levegő nedvességtartalmát növelik, ezért magas páratartalmú helyiségekben kevésbé alkalmasak. A kültéri használat - teraszon, kertben vagy a medence mellett - akkor lehet kedvező, ha a levegő száraz és a légáramlás megfelelő.

A kezelőszervek és a funkciók modellenként eltérőek lehetnek. A víztartály kapacitását, az automatikus vízutántöltést, a túlcsordulás elleni védelmet, a jégrekeszt és a használati területet mindig a tervezett környezethez kell igazítani.
