A hőszivattyú a hűtőszekrényhez hasonlóan működik - csak fordítva. Míg a hűtőszekrény a hőenergiát az élelmiszerből, azaz a hűtőszekrény belsejéből vonja el és vezeti ki a külvilágba, addig a hőszivattyú ennek ellenkezőjét teszi: Hőenergiát von el az épületen kívüli környezetből, és azt a belső tér fűtésére hasznosítja.
A hőszivattyú környezetbarát és hatékony módon fűt. A Viessmann nagyméretű hőszivattyúi lehetővé teszik a környezetbarát fűtést megújuló energiákkal.

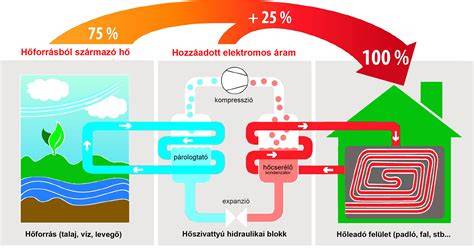

Hogyan működik a hőszivattyú?
A hőszivattyú a beltéri vagy kültéri levegőn kívül a talajvízből és a földből is képes hőenergiát megcsapolni. A hő továbbításához folyadékot (hűtőközeget) használnak, amely nagyon alacsony hőmérsékleten elpárolog.
A folyadék elpárologtatásához hőenergiát használnak fel, például a földből vagy a kültéri levegőből. Még a mínusz 20 Celsius-fokos hőmérséklet is elegendő az energiaellátáshoz.
A hideg, például -20 Celsius-fokos hűtőközeggőzt ezután nagymértékben összenyomják. Ennek során akár 100 Celsius-fokos hőmérsékletre is felmelegszik. Ez a hűtőközeggőz lecsapódik, és leadja a hőt a fűtési rendszerbe.
Ezután egy második hőcserélő (kondenzátor) továbbítja a felmelegített gőz energiáját a fűtési körbe (padlófűtés, radiátorok, fűtési puffer és/vagy használati melegvíz-tároló). Ennek során a még mindig nyomás alatt lévő hűtőközeg lehűl és újra cseppfolyósodik.
Ezt követően a folyékony hűtőközeg nyomása nagymértékben csökken. Ennek hatására a folyadék hőmérséklete visszaesik a kiindulási szintre. Mielőtt visszaáramolhatna a körbe, a hűtőközeget először egy tágulási szelepen kitágítják.
Ezek a folyamatok a hőszivattyúban zárt körben zajlanak.
A léghőszivattyú működésének folyamata
A folyamatot legegyszerűbben egy léghőszivattyú példáján keresztül lehet elmagyarázni.
A léghőszivattyú egy vagy két egységből állhat. Mindkét esetben egy beépített ventilátor aktívan beszívja a környezeti levegőt, és egy hőcserélőhöz vezeti.
A hőcserélőn keresztül hűtőközeg áramlik, amely nagyon alacsony hőmérsékleten megváltoztatja fizikai állapotát. A környezeti levegővel érintkezve a hűtőközeg felmelegszik, és fokozatosan gőzszerűvé válik.
A keletkező hőt egy kompresszor segítségével növelik a kívánt hőmérsékletre. A hűtőkör lényeges eleme a kompresszor.
A gyakorlatban többféle kompresszort használnak, például dugattyús vagy spirálkompresszorokat, amelyek mindegyike elektromos meghajtású.
A kompresszorok energiafogyasztása számos tényezőtől függ. Ezek közé tartozik a hőigény, a kompresszor technológiája és nem utolsósorban a hőforrás és a fűtési rendszer közötti hőmérsékletkülönbség.

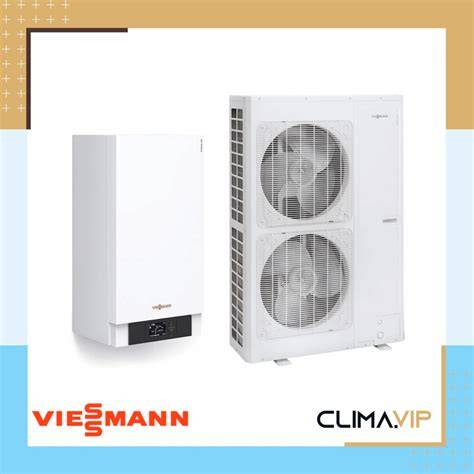

A Viessmann Vitocal 100-S split léghőszivattyú felépítése
A Vitocal 100-S split léghőszivattyú két különálló egységből áll.
A kültéri egység az elpárologtatón keresztül a környezeti levegőből, hűtőközeggel vonja el a hőt, amelyet egy kompresszor hoz fel a fűtéshez szükséges hőmérsékletre.
Más fűtési rendszerekhez hasonlóan a beltéri egység kompakt méreteinek köszönhetően pincében vagy háztartási helyiségben is elhelyezhető.
A készüléket gyárilag minden szükséges alkatrésszel felszerelve szállítjuk. A Vitocal 100-S többféle változatban kapható, a különböző igényeknek megfelelően.
| Rendszerelem | Feladat |
|---|---|
| Kültéri egység | A környezeti levegőből hőt von el az elpárologtatón keresztül. |
| Kompresszor | A hűtőközeggőzt a fűtéshez szükséges hőmérsékletre emeli. |
| Beltéri egység | A kondenzátor, a keringető szivattyú, valamint a vezérlő- és biztonságtechnika található beltérben. |
| Kondenzátor | A hőenergiát átadja a fűtési rendszernek. |
| Tágulási szelep | Visszaállítja a hűtőközeg kiindulási állapotát. |
A Vitocal 100-S hűtőköre lépésről lépésre
Működés közben a kültéri egységbe szerelt ventilátor aktívan szívja be a kültéri levegőt, és az azt elpárologtatóhoz (hőcserélőhöz) vezeti.
Az elpárologtatóban hűtőközeg kering, amely alacsony hőmérsékleten felmelegszik. Miután a hűtőközeg fizikai állapota megváltozott, meleg gőzként áramlik az elektromos meghajtású kompresszorba.
A forró gőz ezután vékony hűtőközeg csöveken keresztül a kondenzátorba kerül, amely a beltéri egységben van elhelyezve. Ott a forró gőz átadja hőenergiáját a fűtési rendszernek, és fokozatosan lehűl.
Mivel még mindig nagy nyomás alatt van, először egy tágulási szelepen kell áthaladnia, amely visszaállítja a kiindulási állapotát.
A Vitocal 100-S fő műszaki előnyei
Az elektromos alkatrészek nagyon kevés energiával működnek.
A szekunder áramkörhöz nagy hatékonyságú keringetőszivattyú tartozik az alapfelszereltséghez.
Részterheléses üzemben a kompresszor modulációval pontosan a tényleges hőigényhez igazodik. Így fenntartja a fűtéshez és hűtéshez, valamint a használati melegvízhez szükséges hőmérsékletet.
A beltéri szerény helyigény és a csendes működés mellett az osztott hőszivattyúk fel vannak készülve a megfordítható működésre.
Ez lehetővé teszi számukra, hogy a forró nyári hónapokban konvektorok vagy felületi hűtőrendszerek segítségével a helyiségeket a kívánt szintre temperálják.
Emellett moduláris felépítésűek, ezáltal lehetővé téve a bővítést. A rendszer tulajdonosai rendkívül rugalmasak maradhatnak, és további hőszivattyúkat telepíthetnek, ha fűtési vagy hűtési igényeik növekednének.
Zajszint és elhelyezés
A léghőszivattyúk esetében a zajimmisszió és a helyigény jelentős szerepet játszik.
Az osztott hőszivattyú, egy beltéri és egy kültéri egységből áll, ahol minden olyan alkatrész, amely zajt okozhat, a kültéri egységben van elhelyezve.
Ennek megfelelően a beltéri egység kompakt, és nagyon rugalmasan elhelyezhető a lakásban. Kizárólag a kondenzátor, a keringető szivattyú, valamint a vezérlő- és biztonságtechnika található beltérben.
A Viessmann Split hőszivattyú legfontosabb előnye az alig hallható működés.
A készüléket úgy tervezték és építették meg, hogy a zavarónak érzékelt mély zajok magasabb frekvenciára tolódnak.
Ezen kívül a Viessmann összes Split hőszivattyúja tartalmaz egy éjszakai üzemmódot, amelyben a hangteljesítmény tovább csökken.
Rugalmas telepítési lehetőségek a kültéri egységhez (padlóra vagy falra szerelhető).
Fűtés, hűtés és korszerűsítés
Kizárólag fűtésre szolgáló vagy fűtést és hűtést biztosító rendszerként, ezek a Viessmann osztott léghőszivattyúk ideálisak új építésű épülethez és korszerűsítésre.
Kizárólag fűtésre szolgáló rendszerekként vagy fűtést és hűtést biztosító rendszerekként ezek a készülékek ideálisak új építésű és korszerűsített épületekhez.
A korszerűsítés során az osztott hőszivattyú ideális a hatékony kettős üzemmódú működéshez.
A két egység zárt hűtőkörré történő összeszerelését, azonban csak minősített hűtőipari szakember végezheti.
Szabályozás és internetes vezérlés
Az opcionálisan kapható Vitoconnect 100 WiFi modullal, a Vitocal 100-S léghőszivattyú az interneten keresztül is működtethető.
Hibaüzenetet kapott a fűtési rendszerétől, vagy szeretné tudni, hogyan kell helyesen beállítani a fűtési görbét? Elfelejtette a Viessmann fűtési rendszerének kezelési útmutatóját?
ViBooks online adatbázisunkkal mindig kéznél vannak a szükséges dokumentumok.
A kezelési útmutató egyetlen dokumentumban nyújt Önnek minden szükséges információt a fűtési rendszeréről.
A fontos biztonsági előírások mellett az üzemeltetési utasítások az összes fontos szimbólumot és a legfontosabb programokat is ismertetik.
Részletes utasításokat talál a különböző üzemeltetési programok, valamint a fűtési körök beállítására vonatkozóan.
A kezelési utasítás emellett ajánlásokat és tippeket tartalmaz az energiatakarékosságra vonatkozóan.
A termék cikk- vagy sorozatszáma alapján is kereshet használati utasítást. Ezt az információt a vezérlőegységen vagy a termék típustábláján találja.
A használati utasításba való betekintés számos előnnyel jár. Általában néhány kattintással megtalálhatja, amit keres, ráadásul egy gyors pillantás olyan megtakarítási lehetőségeket is felfedezhet, amelyekről korábban nem is tudott.
Hogyan kell légteleníteni a fűtési rendszert, és hogyan lehet megfelelően energiát megtakarítani?
Kérdése van a termékekkel, szolgáltatásokkal vagy alkalmazásainkkal kapcsolatban?
A termékregisztráció biztosítja, hogy Ön mindig a legfrissebb és legmegfelelőbb szolgáltatásokat és támogatást kapja az Ön által megvásárolt termékhez.
Energiafogyasztás és kedvezményes tarifák
A kompresszorok energiafogyasztása számos tényezőtől függ. Ezek közé tartozik a hőigény, a kompresszor technológiája és nem utolsósorban a hőforrás és a fűtési rendszer közötti hőmérsékletkülönbség.
Az áramszolgáltatók egy ideje már speciális hőszivattyús tarifákat kínálnak a végfelhasználók számára kedvezőbb feltételekkel.
Ebben az esetben a rendszertulajdonosok kétszeresen is jól járnak. Ezek a tarifák segítenek minimálisra csökkenteni a fűtési költségeket.
Ugyanakkor a villamos energiát általában megújuló energiákból állítják elő.
A ViShare segítségével Ön a Viessmann Csoport Energiaközösségének részévé válik, és alacsony költségű, 100%-os zöldáramot vásárolhat.
Hogyan működnek a hőszivattyúk? | Hőszivattyúk ismertetése
A Vitocal 100-S alkalmazási területei
- Új építésű épületek fűtése.
- Korszerűsített épületek fűtése.
- Kizárólag fűtésre szolgáló rendszerek.
- Fűtést és hűtést biztosító rendszerek.
- Padlófűtés, radiátorok, fűtési puffer és/vagy használati melegvíz-tároló ellátása.
- Hatékony kettős üzemmódú működés korszerűsítés során.
