Digitális forrólevegős SMD rework állomás: kiválasztás, beállítás és használat

A digitális forrólevegős SMD rework állomás olyan berendezés, amely felhevített levegővel olvasztja meg a forrasztóanyagot, így lehetővé teszi a felületszerelt alkatrészek kiforrasztását, behelyezését és újraforrasztását.

A megfelelő készülék kiválasztása különösen fontos mobiltelefonok, tabletek, laptopok, videokamerák és más sűrűn szerelt elektronikai eszközök javításakor, mivel a túl erős légáram elfújhatja a kis alkatrészeket, a pontatlan hőmérséklet pedig padfelszakadást vagy közeli komponensek károsodását okozhatja.

Mit jelent a digitális forrólevegős SMD rework állomás?

Az SMD rework állomás olyan berendezés, amelyet felületszerelt komponensek eltávolítására és cseréjére használnak.

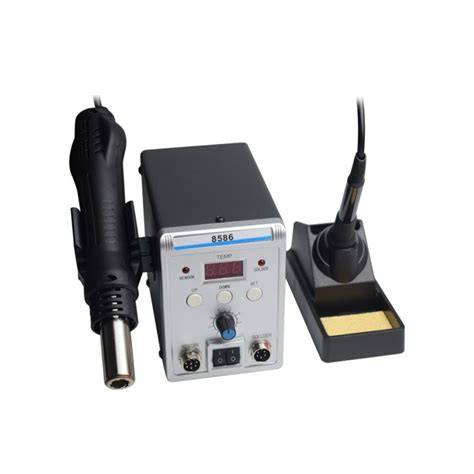

A forrólevegős rework állomás fűtött levegőt fúj át egy fúvókán, hogy megolvassza a forrasztóanyagot.

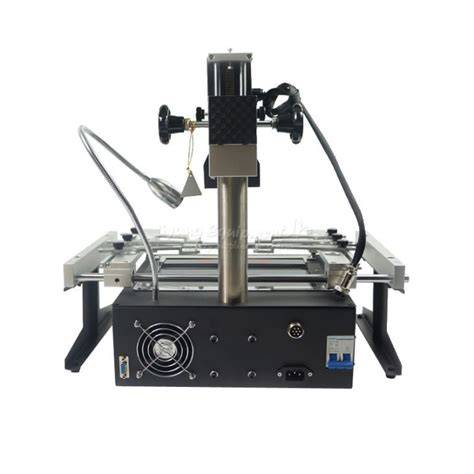

A BGA rework rendszer alsó előmelegítést, optikai pozicionálást és programozható hőmérsékleti profilokat is hozzáad a gömbmátrix-elrendezésű chipekhez.

A digitális kivitel kijelzőn mutatja az aktuális hőmérsékletet és a beállítások változásait, miközben gombokkal vagy digitális kezelőfelülettel szabályozható a hőmérséklet és a légáram.

A legfontosabb műszaki szempontok

Hőmérséklet-tartomány és szabályozás

A hőmérséklet-szabályozás az elsődleges szempont.

Legalább 100-500 °C közötti tartományra van szükség az ólmos és ólommentes forraszanyagok kezeléséhez.

Az SAC305 ötvözet, amely a leggyakoribb ólommentes forraszanyag, körülbelül 217-221 °C-on olvad.

Ólommentes munkához általában 380-420 °C, ólmos forrasztáshoz pedig 350-380 °C megfelelő kiindulási tartomány.

A beállítás azonban a NYÁK vastagságától, az alkatrész méretétől és a választott fúvókától is függ.

A teljesítmény önmagában nem minden: az olcsó, nagy teljesítményű készülékek gyenge szabályozással túllőhetik a beállított értéket és ingadozhatnak.

A stabil működés a tényleges javításnál fontosabb, mint a pusztán magas wattérték.

Légáramlás és szivattyú

A légáramlás típusa nagyobb különbséget jelent, mint azt sok vásárló gondolná.

A kefe nélküli szivattyúk egyenletes, csendes légáramlást biztosítanak.

A membránszivattyúk szintén használhatók, de nagyobb terhelés mellett hangosabbak lehetnek.

A túl erős légáram a közelben lévő 0402-es ellenállásokat, kondenzátorokat és más apró alkatrészeket is elmozdíthatja.

Az SP-1011DLR egyik gyári problémája, hogy a legkisebb fokozaton is kissé erősen fújja a levegőt, ezért kis fúvókával nagy az esélye annak, hogy elfújja a közelben lévő alkatrészeket.

Kisméretű komponenseknél különösen fontos a finoman és széles tartományban szabályozható légszállítás.

Teljesítmény és hővisszanyerés

A 1300 W-os állomás gyors felfűtést és jó hővisszanyerést biztosíthat, amikor a technikus egyik alkatrészről a másikra halad.

A nagy teljesítmény azonban csak megfelelő szabályozással együtt jelent előnyt.

A hővisszanyerés azért fontos, mert a fúvóka mozgatásakor a készüléknek gyorsan vissza kell állnia a kívánt hőmérsékletre.

ESD-védelem

Az antisztatikus rendszer megakadályozza a forrasztott elemek elektrosztatikus kisülésből eredő sérülését.

Az ESD-biztonság alapvető követelmény mobiltelefonok, tabletek és más érzékeny chipeket tartalmazó eszközök javításakor.

Az elektrosztatikus károsodás sok esetben nem azonnal látható, a készülék csak később hibásodhat meg.

Fúvókák és kompatibilitás

A fúvókák kompatibilitása fontosabb, mint amilyennek elsőre tűnik.

Érdemes ellenőrizni, hogy az állomás szabványos, ténylegesen beszerezhető méretű fúvókákat használ-e.

Kezdésként egy 3-4 mm-es, egy 6-8 mm-es és egy 10-12 mm-es fúvókából álló készlet megfelelő.

A BAKU BK-603D készlete három különböző méretű fúvókát tartalmaz, amelyek lehetővé teszik az egyéni forrasztási igényekhez való alkalmazkodást.

A BAKU BK-603D 3 az 1-ben forrasztóállomás

A BAKU BK-603D 3 az 1-ben forrasztóállomás digitális kijelzővel rendelkezik.

Két hegyes forrasztópákával és egy forró levegős forrasztópákával rendelkezik.

SMD komponensek, mint például 8SOIC, CHIP, PLCC és BGA rendszerek forrasztására lett tervezve.

Kiváló választás kis elektronikai eszközök, például mobiltelefonok és videokamerák, valamint háztartási gépek javításához.

Antisztatikus rendszerrel rendelkezik, amely megakadályozza a forrasztott elemek sérülését, és gombok segítségével szabályozza a hőmérsékletet.

Tartalmaz továbbá egy visszahelyezési érzékelőt, amely a forrasztópáka visszahelyezésekor az állomást készenléti módba kapcsolja.

A kijelző mutatja az aktuális hőmérsékletet és bármilyen beállítási változtatást.

A forró levegős pisztoly hatékony lebontási hegesztést biztosít.

A BAKU BK-603D felhasználási lehetőségei

A forrasztóállomás széles körű használatra alkalmas.

• fűtésre;
• zsugorításra;
• szárításra;
• lakk eltávolítására;
• tapadás eltávolítására;
• jégolvasztásra;
• előmelegítésre;
• ragasztóhegesztésre.

A JBC digitális forrólevegős rework állomások

JBC TESE-2QB

A JBC TESE-2QB digitális forrólevegős rework állomás kis- és közepes méretű SMD alkatrészek gyors, biztonságos és pontos javításához készült.

A TESE-2QB elektronikus hőmérséklet- és légáram-szabályozással, beépített vákuumszivattyúval, programozható rework profilokkal és K típusú hőelemes NYÁK-hőmérséklet-ellenőrzéssel támogatja a reprodukálható SMD kiforrasztási folyamatokat.

Forrólevegős forrasztóállomás SMD alkatrészek precíz behelyezéséhez és forrasztásához.

JBC JNA-2C

A JBC JNA-2C digitális precíziós forrólevegős rework állomás ultrakisméretű SMD alkatrészek javításához, kiforrasztásához és pozicionálásához készült.

A JNA-2C különösen alkalmas 01005 méretű SMD alkatrészek mikroszkóp alatti megmunkálásához, ahol a környező komponensek védelme kiemelten fontos.

Professzionális BGA rework rendszer: DH-A5

A DH-A5 BGA átdolgozó gépet jobb teljesítménnyel szállítjuk.

Teljesen automatikus felvétel, elhelyezés, forrasztás és kiforrasztás, valamint hűtés támogatására készült.

Két üzemmóddal rendelkezik: kézi és automatikus, HD érintőképernyővel, intelligens ember-gép kezeléssel és digitális rendszerbeállítással.

A DH-A5 főbb funkciói

• Erős és tökéletes funkcióválasztás.
• Nyolc hőmérséklet-hullám a memóriaszoftverben.
• A megfelelő hőmérsékleti hullám kiválasztása a forrasztási és kiforrasztási igényeknek megfelelően.
• Intelligens hőmérsékleti hullámfűtés.
• Automatikus forrasztás és kiforrasztás.
• Állítható lámpa és lézer.
• Alkalmas bármilyen szögű alkatrészek kiforrasztására.
• A PID intelligens hőmérséklet-szabályozás elkerülheti az IC károsodását a gyors vagy megszakítás nélküli felmelegedés miatt.
• Hot melt rendszer és infravörös hegesztési technológia.
• A hő könnyen áthatol és egyenletesen oszlik el.
• Sokféle számítógéphez, notebookhoz és PlayStation BGA alkatrészhez használható.
• Barátságos ember-gép kezelőfelület és LCD kijelző.
• Ergonomikus kialakítás, praktikus és könnyen kezelhető.

A DH-A5 BGA átdolgozó állomás garanciája 1 év.

Optikai rendszer és pozicionálás

A BGA pozicionálása lézeres pozícióval történik, amely gyors és pontos NYÁK- és BGA-pozicionálást tesz lehetővé.

Az optikai CCD kamera automatikus előre-hátra és jobbra-balra mozgatással rendelkezik.

A kamera nagyítása 10x-220x.

A 1980P felbontású, 15 hüvelykes monitor, valamint a 10x-220x nagyítás segíthet a technikusnak jobban megfigyelni a chipen és a NYÁK-on lévő összes pontot.

A Japánból importált optikai CCD kamera két oldallal rendelkezik, és a monitoron megfigyelhetővé teszi a chip- és NYÁK-pontokat akár 5-10 millió képponttal.

Két lámpa segítségével bármilyen nézetből, árnyék nélkül megfigyelhető a NYÁK vagy a chip.

Hőmérséklet-profilok és érzékelők

A hőmérséklet-szabályozás K érzékelővel, zárt hurokkal, PLC-vezérléssel és szervomeghajtással történik.

A hőmérsékleti profilok tárolása több mint 50 000 csoportban lehetséges.

A teljes hőmérsékleti profilok rögzíthetők és elemzésre alkalmasak.

A külső hőmérséklet-érzékelők segítségével a folyamat több ponton követhető.

Chipadagoló és NYÁK-rögzítés

A teljesen automata chipadagoló 1×1-80×80 mm-es chipekhez használható.

A NYÁK intelligens pozicionálással, X és Y irányban állítható, „5 pontos támogatással”, V-hornyos NYÁK-tartóval és univerzális rögzítésekkel.

A legfelső légsebesség beállító gombbal szabályozható, ami megakadályozza az apró BGA elmozdulását.

Alsó előmelegítés és vastag NYÁK-ok kezelése

A laptopalaplapok a telefonokhoz képest vastagabb rétegekkel, nagy földfelületekkel és olyan tápáramkörökkel rendelkeznek, amelyek komoly hőprofilozást igényelnek.

A vastag, többrétegű NYÁK-oknál az alsó előmelegítés csökkenti annak kockázatát, hogy a kizárólag felülről érkező hő miatt az alaplap meghajoljon vagy a padok leváljanak.

A laptopalaplapoknál a forrólevegős állomást általában 380-420 °C-ra, a légáramot pedig 30-50%-ra lehet beállítani a legtöbb alkatrész esetében.

Az 1,5 mm-nél vastagabb vagy többrétegű NYÁK-okat mindig 150-180 °C-ra kell előmelegíteni alulról.

A grafikus processzorok és lapkakészletek javításához gyakran többre van szükség, mint amit egy önálló forrólevegős állomás képes biztosítani.

Ha rendszeresen 1,5 mm-nél vastagabb többrétegű NYÁK-okat, 0,5 mm alatti finom osztású BGA-kat vagy nagy értékű szerelvényeket dolgozunk át, a költséghatékony állomások már nem elegendők.

A professzionális rendszerek, például a Seamark ZM vagy a Next Node Innovations, felső forrólevegős fűtést, alsó IR-előmelegítést, független hőzónákat és zárt hurkú hőelem-vezérlést kombinálnak.

Különálló vagy kombinált állomás?

Egyes technikusok külön állomást használnak minden feladathoz.

A külön forrólevegős egység és külön forrasztóállomás minden kategóriában a legjobb teljesítményt adhatja.

A Quick 957DW ezt a két területet kapcsolja össze.

1000 W teljesítményű forrólevegős állomást és megbízható Quick PID-hőmérséklet-szabályozást kínál.

A mellékelt forrasztópáka ugyanabba az ökoszisztémába tartozik, mint a gyártó különálló egységei, ezért sokféle hegy és markolat érhető el hozzá.

A BAKU BK-603D szintén kombinált megoldás, mivel két hegyes forrasztópákát és egy forró levegős forrasztópákát foglal magában.

A kombinált állomás előnye a kisebb helyigény, míg a különálló készülékek általában nagyobb szabadságot adnak az egyes munkafolyamatok optimalizálásához.

Mobiltelefon-javítás és kompakt állomások

A mobiltelefonok javítása különösen nagy kihívást jelent, mivel az alkatrészek nagyon sűrűn helyezkednek el, és alig marad hely közöttük.

A Yihua 959D ezt a környezetet a legtöbb, kétszer ennyibe kerülő állomásnál jobban kezeli.

750 W teljesítményével elegendő erőt biztosít okostelefonos munkákhoz anélkül, hogy túlméretezett lenne.

Hőmérséklet-tartománya 200-500 °C, ami lefedi az ólmos és ólommentes forraszanyagokat is.

A kézidarab elég kicsi ahhoz, hogy mikroszkóp alatt is könnyen elhelyezhető legyen.

Az állomás a legtöbb munkapadon elfér, gyorsan indul, a fúvókák tárolása pedig az alapba épített helyen történik.

A kompakt méretért cserébe a tartós teljesítmény alacsonyabb lehet, a membránszivattyú pedig nagy terhelés mellett hangosabb a kefe nélküli változatoknál.

Mobiljavító műhelyek, terepi szerviztechnikusok, oktatótermek és szűk munkaterületek esetén a Yihua 959D megfelelő forrólevegős teljesítményt nyújt anélkül, hogy elfoglalná a munkapad felét.

ESD-biztonságos kialakítással rendelkezik.

Belépő- és középkategóriás készülékek

ATTEN 862D

Az ATTEN 862D jó egyensúlyt kínál az ár és a teljesítmény között.

Az ₹3,500-₹6,000 közötti ársávban a kis javítóműhelyek számára is használható megoldás.

Digitális hőmérséklet-szabályozása ésszerű határok között pontos.

A hőmérséklet-stabilitása nem éri el a Quick vagy Hakko szintjét, és az alkatrészek közötti váltás után a hővisszanyerés kissé lassabb.

Heti három-öt SMD-javítás esetén azonban nem feltétlenül jelent korlátozást.

Sugon 8630Pro és Sugon 8650Pro

A Sugon 8630Pro körülbelül ₹5,000 árszinten komolyabb rework-képességet kínál.

Az 1300 W-os teljesítmény gyors felfűtést és jó hővisszanyerést biztosít.

A kefe nélküli szivattyú stabil, csendes légáramot ad, amely nem szórja szét a kis alkatrészeket.

Beépített ESD-védelemmel rendelkezik.

Forrasztópáka nem tartozik hozzá, ezért további ₹1,500-2,500 összeggel kell számolni egy megfelelő páka beszerzéséhez.

A Sugon 8650Pro ólommentes reworkhöz is használható.

Az 1300 W-os teljesítmény gyors hővisszanyerést biztosít, a kefe nélküli szivattyú pedig olyan stabil légáramot ad, amely segít elkerülni a 0402-es kondenzátorok elfújását egy közeli QFN újraömlesztésekor.

Yihua 937D és JCD 8898

A ₹3,000 alatti állomások könnyebb munkákhoz, gyakorló NYÁK-okhoz és alkalmi SMD-kiforrasztáshoz használhatók, amikor maga az alaplap nem nagy értékű.

A Yihua 937D alap forrasztópákát és digitális hőmérséklet-kijelzőt kínál.

Átmenőfuratos munkákhoz és egyszerű SMD-feladatokhoz megfelelő lehet, ha a környező érzékeny alkatrészeket nem éri jelentős hőterhelés.

A költséghatékony állomásokat nem ajánlott többrétegű laptopalaplapokhoz, BGA-újragolyózáshoz vagy olyan javításokhoz használni, amelyeknél a meghibásodás ₹10,000 feletti veszteséget jelentene.

Ezeknek az egységeknek a hőmérséklet-eltérése túl kiszámíthatatlan lehet kritikus javításokhoz.

A JCD 8898 szintén ebbe a tartományba tartozik, de nem rendelkezik ESD-védelemmel.

₹3,000 alatt tanulóeszközt vásárolunk, nem professzionális berendezést.

Quick 861DW és Quick 957DW

A Quick 861DW professzionális javításokhoz olyan állomás, amely az általános rework-feladatokat stabilan kezeli.

A Quick 861DW drágább a legtöbb alternatívánál.

Ha azonban a javítóműhelyben az állásidő bevételkiesést okoz, a készülék megbízhatósága ellensúlyozhatja a magasabb beszerzési költséget.

A Quick 861DW mellé kompatibilis forrasztópákát érdemes beszerezni.

A Quick 857DW vagy a T12 markolat egyaránt jól használható a rendszerrel.

A Quick 957DW 1000 W-os forrólevegős állomás, megbízható PID-hőmérséklet-szabályozással és a gyártó különálló egységeivel kompatibilis forrasztópákával.

Hakko FR810B-05 laptopalaplapokhoz

A Hakko FR810B-05 jó hírnevet szerzett laptopalaplapok javításában.

320 W-os teljesítménye papíron mérsékeltnek tűnhet, de a Hakko kerámia fűtőeleme egyenletes, kiszámítható hőt biztosít, amely nem ugrál és nem ingadozik jelentősen.

A grafikus processzorok és lapkakészletek javításánál azonban gyakran szükség van alsó előmelegítéssel rendelkező BGA rework rendszerre.

A munkafolyamat teljes felszerelése

A rework minősége nem kizárólag az állomástól függ.

A teljes munkafolyamat az állomást, a fúvókákat, a folyasztószert, az előmelegítést, az ESD-védelmet, a mikroszkópos ellenőrzést és a technikus gyakorlatát is magában foglalja.

Hőmérséklet-stabilitást, légáramlási egyenletességet, hőmérséklet-visszaállást, fúvóka-kompatibilitást és biztonságos BGA/QFN-kiforrasztást kell ellenőrizni, mielőtt egy állomást fizetős javításokhoz használunk.

Az ólmos és ólommentes forrasztóanyaggal végzett munkát is célszerű kipróbálni.

A teljes birtoklási költséghez nemcsak a vételárat, hanem a markolatok, fúvókák, szűrők és biztosítékok árát is hozzá kell adni.

Az olcsó állomások kalibrációja gyorsabban eltolódhat.

Fizetős javítás esetén negyedévente érdemes pirométerrel kalibrálni az állomást, még professzionális készüléknél is.

A kerámia fűtőelemek rendszeres használat mellett általában 1-3 évig működnek.

Egyes készülékek, például a Quick 861DW, a fűtőelem élettartamának felügyeletével előre jelezhetik a csereszükségletet.

Biztonságos használat

Figyelem! Használat előtt mindenképpen távolítsa el a forrasztóállomás aljából a négy rögzítőcsavart, ellenkező esetben súlyos sérülések érhetik a felhasználót, valamint a termék tönkremehet!

A forró levegős állomást stabil, hőálló munkafelületen kell elhelyezni.

Az alkatrészek környezetét védeni kell a túlzott hőhatástól és a légáramtól.

Különösen kis fúvókánál fokozatosan kell növelni a légáramot, hogy a közeli alkatrészek ne mozduljanak el.

A BGA és vastag többrétegű NYÁK-ok kezelésekor az alsó előmelegítés és a zárt hurkú hőmérséklet-ellenőrzés a padok és a panel védelmét szolgálja.

Garancia, beszerelés és vásárlás

Az általunk értékesített mobiltelefon-alkatrészekre a hatályos jogszabályok szerinti szavatosság és - a kötelező körbe tartozó termékek esetén - jótállás érvényes.

A hibásnak vált alkatrész garanciális ügyintézéséhez szükséges a vásárlást igazoló bizonylat, például számla vagy nyugta.

Az alkatrészek szakszerű beszerelése érdekében javasoljuk, hogy a javítást hivatalos vagy megfelelő szakértelemmel rendelkező szerviz végezze.

A megjelenített ár az egyéni beállításnak megfelelően nettó, ÁFA nélküli ár, amely már tartalmazza az esetleges egyedi kedvezményt, szállítási költség nélkül.

Az árak, a rendelkezésre állás és a modell-specifikációk régiónként változhatnak.

Online vásárláskor érdemes ellenőrizni az eladó értékeléseit, a visszaküldési feltételeket és a készülék eredetét, mivel hamis vagy használt termékek is megjelenhetnek a piactereken.

A szállítás DHL, TNT, FEDEX, légi, tengeri és szárazföldi úton is történhet, a különböző szállítási módok szerint 3-30 napon belüli érkezéssel.

Házi forrólevegős rework állomás építése

Egy amatőr vagy hobbista számára a PID-szabályozás és a megfelelő hőmérés jelenti az egyik legnagyobb kihívást.

A PID-szabályozó a lineáris rendszerek szabályozásánál gyakran alkalmazott, párhuzamos kompenzáción alapuló szabályozótípus.

A végrehajtójel a jelenlegi hiba, a múltbeli hibák és a várható hibák függvénye.

Ezen tagok közül nem mindig valósítják meg mindet, ilyenkor P, PI vagy PD szabályozóról beszélhetünk.

Az olcsóbb házi megoldás egységnyi LM324-re épülő, kikapcsolás során visszahűtő, triakos vezérléssel is kialakítható.

A teljes pontosságot azonban erősen befolyásolja a hőmérőszonda elhelyezése.

A hőmérés helyének helytelensége miatt önmagában a PID-szabályozás nem feltétlenül oldja meg a pontossági problémát.

Egy egyszerűbb, ventilátoros fej utánépítése hobbiszinten megvalósítható, de a bonyolultabb ipari háttér és a pontos hőmérés miatt nem minden esetben érdemes saját készüléket építeni.

A pumpa vezérlése külön is kialakítható, majd PID-vezérléssel együtt működtethető.

A megfelelő pumpa kiválasztásakor figyelembe kell venni a zajszintet, a légszállítás szabályozhatóságát és a folyamatos üzemet.

A vákuumpumpát vákuumpumpának tervezték, ezért kompresszorüzemben csak korlátozott ideig használható.

A barkácsolt rendszer fejlesztésénél a csendes működést és a széles tartományban szabályozható légszállítást nem célszerű feláldozni kizárólag az olcsóság miatt.

Melyik állomás milyen munkához illik?

Nincs olyan egyetlen állomás, amely minden felhasználó számára a legjobb lenne.

Az alkalmi munkához és tanuláshoz a költséghatékony állomások is elegendők lehetnek.

Ha azonban a javított alaplapok rendszeresen többet érnek, mint maga a berendezés, a jobb hőmérséklet-szabályozás, az előmelegítés és a reprodukálható profilok már alapvető követelménnyé válnak.

tags: #digitalis #forrolevegos #smd #rework #allomas
