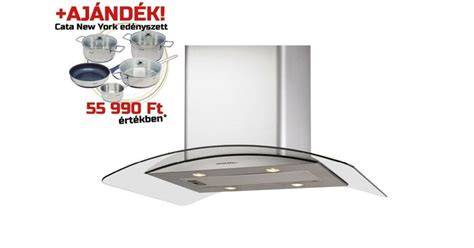

A CATA ISLA GAMMA hajlított üveges sziget elszívó ami tökéletesen illik a modern konyhák világába. Energiatakarékos LED világítással felszerelt, mely rendkívül alacsony energiafelhasználást tesz lehetővé.
A készülék kivezetéses és belső keringtetéses üzemmódban is használható. Ha nincs lehetőség az elszívott levegőt az épületen kívülre vezetni, az aktívszén-szűrő a kellemetlen szagok csökkentésével teszi komfortosabbá a konyha levegőjét.
Főbb műszaki adatok
| Jellemző | Adat |
|---|---|
| Modell | Isla Gamma Glass X LED |
| Szélesség | 90 cm, illetve 900 mm |
| Mélység | 600 mm |
| Kivitel | Inox/üveg ernyős kivitel |
| Világítás | 4 X 3,5 W ECO LED |
| Vezérlés | Elektronikus vezérlés (utószellőztetés) |
| Fokozatok | 3 fokozat |
| Zajszint | 50 - 70 dB(A) |
| Légszállítás szabad kivezetés esetén | 1200 m3/h |
| Légszállítás UNE EN 61591 szabvány szerint | 600 m3/h |
| Turbó légszállítás | 850m3/h |
| Energiaosztály | A |
| Éves elektromos fogyasztás | 59 kW/év |
A rendelkezésre álló adatok között eltérő zajszint- és légszállítási értékek szerepelnek, amelyek különböző mérési vagy üzemeltetési feltételekhez kapcsolódhatnak: a készülék zajszintje 50-57 (dB/A), illetve 50 - 70 dB(A), míg a maximális légszállítás szabad kivezetés esetén 1200 m3/h, az UNE EN 61591 szabvány szerinti légszállítás 600 m3/h, turbó üzemmódban pedig 850m3/h.
Üvegborítás és LED világítás
Az üvegernyővel ellátott páraelszívónál az üvegnek nemcsak dekorációs szerepe van, hanem légterelő funkciót is ellát. Az üveg felületek könnyebben tisztíthatóak.
Az energiatakarékos LED világítás pedig gondoskodik a főzőfelület megvilágításáról. A készülék 4 X 3,5 W ECO LED világítással rendelkezik, mely rendkívül alacsony energiafelhasználást tesz lehetővé.
Kivezetéses üzemmód
Ha a levegő a szabadba egy csővezetéken keresztül távozik, vagyis kivezetéses üzemmódban használjuk, akkor egy 150 mm átmérőjű nyíláshoz kell csatlakoztatni a csőcsonk segítségével.
Optimális füstelszívó teljesítmény érdekében használjon legalább 120 mm átmérőjű csövet. Ajánlott merev PVC csövet használni.
Tilos égéstermékek céljára használt csatornákba, kéményekbe bevezetni!
Ügyeljen arra, hogy amikor a páraelszívó és más, nem elektromos üzemű kályha vagy tűzhely egyszerre működik, elegendő mennyiségű levegő utánpótlás álljon rendelkezésre. A megfelelő működtetés érdekében biztosítani kell légbeeresztést az ajtókon, ablakokon vagy más légbevezetőkön keresztül.
Belső keringtetés és aktívszén-szűrő
A páraelszívó nem csak légkivezetéses, hanem belső keringtetéses üzemmódban is használható, így az elszívott levegő a zsírszűrő mögé elhelyezhető aktívszén-filteren is keresztülhalad, mely megszűri a kellemetlen szagokat, majd a levegő visszakerül a konyha légterébe.
A Cata Isla Legend9010, Isla Gamma9010 aktívszén-szűrő ideális választás azokhoz a Cata páraelszívókhoz, amelyek belső keringtetéses üzemmódban használható.
Amennyiben a készülék nem csatlakoztatható külső légkivezetéshez, az aktívszén-szűrő gondoskodik arról, hogy a visszaáramló levegő frissebb és kellemesebb legyen.
A működés során az elszívott levegő először a zsírszűrőn, majd az aktívszén-szűrőn halad át, amely hatékonyan csökkenti a főzés során keletkező kellemetlen szagokat és gőzöket. A megtisztított levegő ezt követően visszakerül a konyha légterébe, így a helyiség komfortosabbá válik.
Ebben az esetben a légszállítási kapacitás a szénszűrő állapotától, vagyis telítettségétől függően bizonyos mértékben csökken.
A szénszűrőt háromtól-tizenkét havonta kell cserélni. Az aktív szén szűrőket időszakosan kell cserélni, legalább három havonta egyszer, a kémény használatának gyakoriságától függően. Javasolt 150 / min.

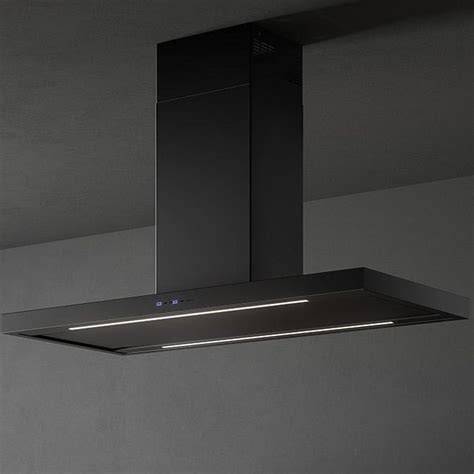

Külső motoros működés
A külső motoros megoldás eredményezi a legcsendesebb konyhai elszívást. Ebben az esetben az elszívó motor, vagyis a ventilátor egység nem magában a páraelszívóban kerül elhelyezésre, hanem egy külső egységben.
A CATA ISLA GAMMA elszívót is lehet külső motorral üzemeltetni. Magát a külső motort elhelyezhetjük a tetőtérben vagy a ház külső falán is.
Külső motoros változatban is rendelhető - a motor nem a páraelszívóban található, hanem távol a készüléktől egy külső egységben, így a zajszint minimálisra csökken.
A külső motor opcionálisan rendelhető. A páraelszívó ára nem tartalmazza a külső motor árát. Külön megvásárolható ferde vagy lapostetőn elhelyezhető külső motor, VILPE® tetőventilátor is az extra csendes megoldásért.
Külső motoros páraelszívó rendszer vásárlása esetén a páraelszívó ernyő nem tartalmazza a belső motort!
Szigetelt tetőventilátor-készlet
A páraelszívókhoz használható SZIGETELT tetőventilátor-készletek arra szolgálnak, hogy MOTOR NÉLKÜLI ELSZÍVÓERNYŐ beépítése esetén a motor a lakótéren kívülre kerüljön és így jelentősen CSÖKKENJEN A ZAJSZINT.
A motor ebben az esetben a tetőventilátorban helyezkedik el, de a páraelszívóról vezérelhető. A cső egy beépített, 50 mm vastag zajszigeteléssel rendelkezik.
A tetőventilátoros páraelszívó rendszer vásárlása esetén a páraelszívó ernyő nem tartalmazza a belső motort!
Vezérlés és utószellőztetés
Vezérlése elektronikus. A készülék elektronikus vezérléssel és utószellőztetéssel rendelkezik.
A vezérlőpanel a sziget kéményfedél elülső részén található. Több gombot és szimbólumot tartalmaz.
- Nyomja meg az be-/kikapcsoló gombot (1) a motor indításához. A ventilátor szimbólum (A) megjelenik, jelezve, hogy a motor be van kapcsolva.
- A ventilátor sebességének növeléséhez nyomja meg a sebesség növelése gombot (2). Minden nyomás egy szinttel növeli a sebességet.
- Ha a gombot 0,5 másodpercnél hosszabb ideig lenyomva tartja, akkor a sebesség tovább fog növekedni, amíg el nem éri a maximális sebességet.
- Az aktuális sebességet a sebesség csíkok (B szimbólum) az LCD kijelzőn jelzik.
- A ventilátor sebességének csökkentéséhez nyomja meg a sebesség csökkentése gombot (3).
- Minden nyomás egy szinttel csökkenti a sebességet.
- A világítás intenzitásának beállításához használja a világítás intenzitásának növelése gombot (6) vagy a világítás intenzitásának csökkentése gombot (7).
- Minden nyomás egy szinttel növeli vagy csökkenti az intenzitást.
Ha a gombot 0,5 másodpercnél hosszabb ideig lenyomva tartja, az intenzitás tovább fog növekedni vagy csökkenni, amíg el nem éri a maximális vagy minimális szintet.
Helyes használat főzés közben
Az ételszagok és a pára szétterjedésének megelőzése érdekében a főzés megkezdése előtt 5 perccel célszerű a páraelszívót bekapcsolni.
Telepítési szempontok
- Telepítés előtt győződjön meg róla, hogy a kémény jelzlapján feltüntetett feszültség (V) és frekvencia (Hz) megegyezik-e a telepítési helyen lévő feszültséggel és frekvenciával.
- A jelzlap és a technikai adatok a termék belsejében találhatók.
- Csatlakoztassa a kémény elejét egy aljzathoz vagy dupla pólusú kapcsolóhoz.
- Győződjön meg róla, hogy az összes elektromos alkatrészre vonatkozó biztonsági előírásokat betartják.
- Telepítse a vezérlőpanelt egy könnyen elérhető és kezelhető helyre.
- Győződjön meg róla, hogy a kéményt legalább 65 cm távolságra telepítse a tűzhely tetejétől.
Ne feledje, hogy szigorúan tartsa be az összes ajánlást és biztonsági óvintézkedést, amelyeket a kézikönyvben javasolnak a CATA Isla Gamma elszívó kémény megfelelő telepítéséhez, karbantartásához és használatához.
Tisztítás és karbantartás
Kapcsolja ki az elektromos csatlakozót és kapcsolja ki az áramot a takarítás előtt.
A kémény külső részének tisztításához használjon enyhe folyékony mosószert, és kerülje az erősen dörzsölő tisztítószereket.
A használat gyakoriságától függően ajánlott legalább havonta egyszer tisztítani a zsírszűrőket. A fém zsírszűrőket nyolc -tíz hetente kell tisztítani.
Szétszedés után helyezze el a szűrőket mosogatógépben vagy forró szappanos vízben. Ha mosogatógépet használ, állítsa fel a szűrőket függőleges helyzetbe, hogy ne essenek rá ételmaradványok.
Öblítés és szárítás után szerelje fel a szűrőket az eredeti szétszedési lépések szerint.
Világítás cseréje
Amikor kicseréli a villanykörtét, győződjön meg róla, hogy a kémény nincs csatlakoztatva az áramforráshoz.
Vegye ki a zsírszűrőt, és cserélje ki a villanykörtét olyannal, amely nem haladja meg a Technikai Jellemzőkben megadott teljesítményt. Helyezze vissza a szűrőt a helyére.
Ha a fény nem működik még az izzó cseréje után a CATA Isla Gamma elszívó alatt, ellenőrizze az áramellátást, az izzó kompatibilitását, az izzó beépítését és az izzó foglalatot.
Ha lehetséges, próbálja ki egy másik izzóval való kicserélését annak kizárására, hogy hibás az izzó.
Ne felejtsd el gondosan követni ezeket a lépéseket, és biztosítsd a biztonságodat az áramleválasztással, mielőtt bármilyen ellenőrzést vagy cserét végzel.
Hibaelhárítás
Miért nem kapcsol be a páraelszívó?
Ha a CATA Isla Gamma szagelszívó páraelszívó nem kapcsol be, amikor csatlakoztatva van az áramforráshoz, ellenőrizze az áramellátást és a frekvenciát.
Győződjön meg arról, hogy a páraelszívó tulajdonságtábláján feltüntetett feszültség (V) és frekvencia (Hz) egyezik-e az installációs helyen lévő feszültség és frekvencia értékével.
Győződjön meg arról, hogy a páraelszívó hálózati csatlakozója megfelelően csatlakozik-e egy aljzathoz vagy két pólusú kapcsolóhoz.
Ellenőrizze, hogy az áramforrás megfelelően működik-e és minden elektromos alkatrész esetében betartották-e az összes biztonsági előírást.
Ellenőrizze a vezérlőpanel működését, és ismerkedjen meg a vezérlőpult funkcióival.
Használati útmutató és alkatrészek
Itt ingyenesen megtekintheti a (z) CATA Isla Gamma használati utasítását. Ez a használati útmutató a légvezető búrák kategóriába tartozik, és 2 ember értékelte, átlagosan 6.6.
Ez a kézikönyv a következő nyelveken érhető el: Magyar, Angol.
A modellszám általában a készülék belsejében, egy fehér címkén található.
Javasolt a készülék pontos modellazonosítójának ellenőrzése, mivel a Cata ISLA GAMMA 900 X/C (02025203) páraelszívó készülékéhez 26 termék szállítható alkatrészként, karbantartási termékként vagy tartozékként.
